接近傳感器HBT-D440LAX 電感式接近開關屬于一種有開關量輸出的位置傳感器，它由LC高頻振蕩器和放大處理電路組成，利用金屬物體在接近這個能產生電磁場的振蕩感應頭時，使物體內部產生渦流。這個渦流反作用于接近開關，使接近開關振蕩能力衰減，內部電路的參數發生變化，由此識別出有無金屬物體接近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是金屬物體。當金屬物體接近傳感器檢測面時，金屬中產生的渦流吸收了振蕩器的能量，使振蕩減弱以至停振。振蕩器的振蕩及停振這二種狀態，轉換為電信號通過整形放大轉換成二進制的開關信號，經功率放大后輸出。振蕩電路中的線圈L產生一個高頻磁場。當目標物接近磁場時，由于電磁感應在目標物中產生一個感應電流（渦電流）。隨著目標物接近傳感器，感應電流增強，引起振蕩電路中的負載加大。然后，振蕩減弱直至停止。傳感器利用振幅檢測電路檢測到振蕩狀態的變化，并輸出檢測信號。
核心技術參數與性能優勢
檢測能力：僅對金屬物體有效，檢測距離可選2mm或4mm，尾部配備靈敏度調整器以適應不同場景需求。
環境適應性：外殼采用鎳銅合金材質，防水等級達IP67，可在水中或-25℃至150℃的溫度環境下穩定工作。
電氣特性：支持10-30VDC電源輸入，輸出方式涵蓋NPN/PNP NO/NC，具備浪涌、過載及逆極性保護功能。
安裝靈活性：提供埋入式與非埋入式兩種安裝方式，外形規格為M30×1×51mm，適配狹小空間安裝。
產品性能和特點
1、能檢測各種金屬物體，銅，鐵
2、具有浪涌保護功能
3、外殼材料：不銹鋼
4、防護等級IP67
5、使用進口芯片量產制造
6、小巧耐用，快速
7、檢測距離，可靠，穩定
8、 全金屬封裝、耐高溫、高防護等級、防碰撞、防腐蝕、耐酸堿。
紅色LED顯示可以檢查傳感器的狀態。
經濟并且簡單的操作。
運用廣泛，可替換小型開關和限位開關。
產品特點
1、放大電路一體式設計,
2、內部元件全部采用進口件,
3、高可在150℃的惡劣環境中應用,
4、使用壽命長、高可靠性,
5、浪涌,過載,逆極性保護功能,
6、防水等級:IP67,可在水中應用
7、安裝方式:埋入式,非埋入式,
8、檢測距離:可調（單位mm）
9、輸出方式:NPN/PNPNO/NC,
10、電源電壓:10-30VDC,AC220V

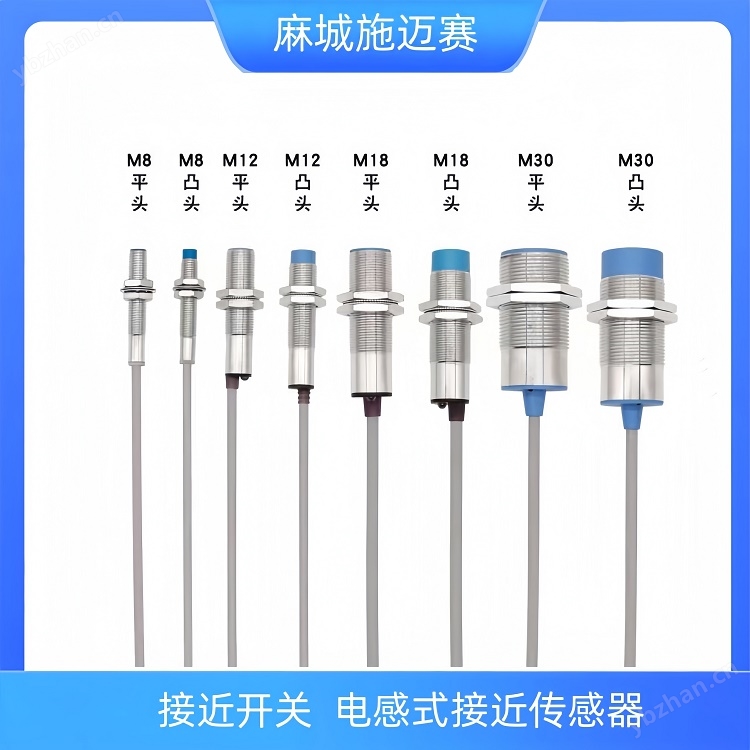

11、外形規格:M12/M18/M30*1*51mm,
12、環境溫度:-25…150℃
13、外殼材料:鎳銅合金
14、連接方式:2m硅膠電纜
接近傳感器HBT-D440LAX
型號含義解析（按常見國產品牌命名規則）
通常，國產接近開關的型號遵循一定的規則，HBT-D440LAX 可以這樣分解：
HBT： 品牌或系列代碼。這通常是生產廠家的內部系列編號，可能代表“宏霸通”或其他品牌的首字母，具體需要查閱對應品牌的手冊。這部分不重要，關鍵是后面的參數。
D： 代表 檢測距離。這里的 D 通常表示 4mm 的標準檢測距離。這是一個關鍵參數。
4： 代表 外殼螺紋直徑。4 表示螺紋公稱直徑為 M4。這也是安裝時的重要尺寸。
40： 代表 外殼形狀和尺寸。40 通常指圓柱形的標準尺寸，具體外徑為 M4，長度因品牌而異。
L： 代表 引出線方式。L 表示 電纜引出線（Leaded），這是最常見的形式。與之對應的可能是 M（接插件式）。
A： 代表 感應面位置。A 通常表示 軸向感應（Axial），即檢測信號是從電纜線的軸線方向發出的。如果是 B，則可能表示徑向感應（從側面）。
X： 代表 輸出功能類型和電線長度。這是一個復合代碼，不同廠家定義略有不同，但最常見的是：
輸出類型： X 很可能代表 NPN 常開（NO） 輸出。這是亞洲和歐洲地區常用的類型。
電線長度： 有時 X 也指定了標準電纜長度，例如 2米。具體需要看廠家資料。
HBT-D440LAX 接近開關的主要特性如下：
工作原理： 電感式。只能檢測金屬物體（如鐵、鋼、銅、鋁等，但對鐵質金屬檢測距離最遠）。
檢測距離： 4mm。請注意，這是針對標準鋼材（ST37）的額定操作距離。檢測其他金屬（如銅、鋁）時，距離會縮短，需要乘以一個衰減系數（銅約0.45，鋁約0.4）。
外形尺寸： 圓柱形，螺紋規格 M4。
安裝方式： 通過其 M4 螺紋安裝在螺母或支架上。
輸出方式： 概率為 NPN 型，常開（NO） 三極管輸出。
NPN 輸出（電流流入）： 當檢測到目標時，輸出信號線（黑色）會與負極（藍色/0V）導通。
常開（NO）： 未檢測到目標時，輸出端斷開（無信號）；檢測到目標時，輸出端閉合（有信號）。
接線方式：
棕色線 (Brown)： 電源正極 (DC 10-30V)
藍色線 (Blue)： 電源負極 (0V)
黑色線 (Black)： 負載/信號輸出線 (連接到PLC、繼電器等設備的輸入端)
（有時會有一根白色線，是常閉輸出或功能線，但這個型號只有三根線，符合標準NPN-NO配置）
電源電壓： 通常是 DC 10-30V，寬電壓設計，兼容性很好。
應用： 廣泛應用于工業自動化控制領域，如：
檢測氣缸活塞位置
計數金屬零件
判斷機床門是否關閉
作為限位開關使用
如何確認和使用？
查閱說明書： 最準確的方法是找到該品牌產品的數據手冊（Datasheet）。這是的信息來源。
實際測試： 如果找不到手冊，可以進行簡單測試：
按標準接法：棕接+24V，藍接0V。
將萬用表調到電壓檔，黑表筆接藍線，紅表筆接黑線。
未檢測金屬時，電壓應為電源電壓（~24V），因?yàn)镹PN開路時，輸出端被PLC等設備的上拉電阻拉高。
檢測金屬時，電壓應接近0V（~0.7V），因?yàn)镹PN管導通，將輸出端拉低到0V。
這個電壓變化（高電平->低電平）就是其工作信號。
典型應用領域
工業自動化：用于機床行程限位、傳送帶物體計數及機械部件位置檢測，替代傳統機械開關以減少磨損。 工業光電開關
精密制造：在半導體晶圓傳輸、電子元件定位等場景中實現非接觸式觸發，提升生產效率與安全性。
惡劣環境作業：如汽車焊接生產線、食品加工設備的防水防塵檢測，或高溫爐區的物料到位確認。
應用范圍
被廣泛應用于各種機械、機床制造業、紡織、造紙、煙草、輕工、食品、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑等各行各業。
如限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等應用。
接近開關HBT-D440LAX 參數及應用

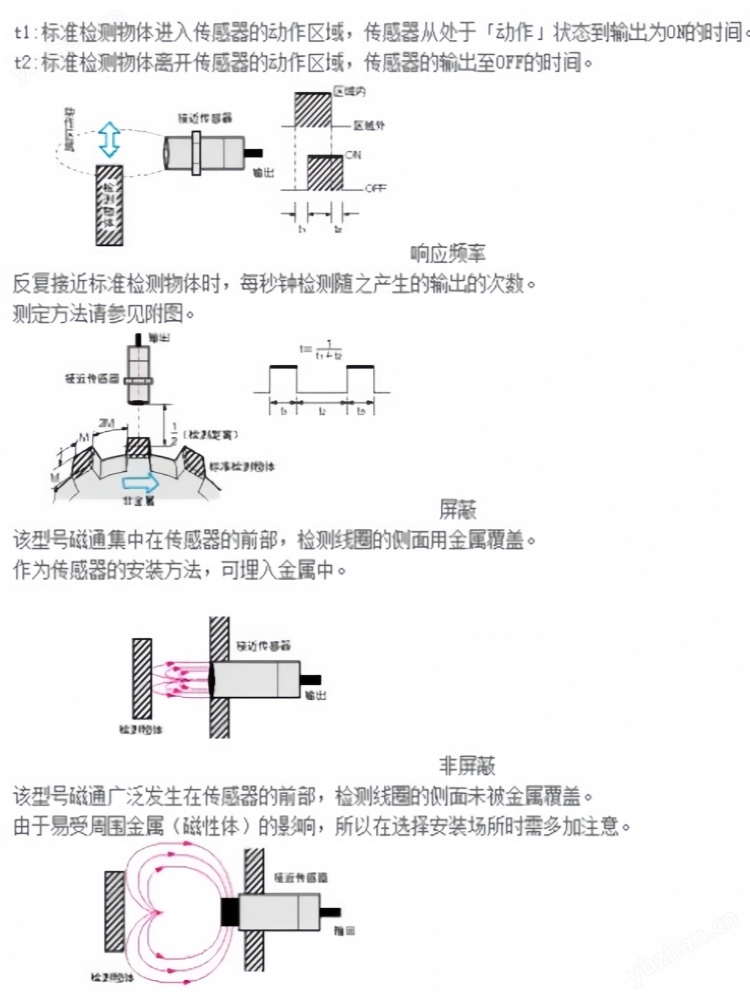

接近開關有幾種安裝方式？
一般接近開關有兩種安裝方式：齊平安裝和非齊平安裝；
1、齊平安裝：接近開關頭部可以和金屬安裝支架相平安裝；
2、非齊平安裝：接近開關頭部不能和金屬安裝支架相平安裝。
一般情況下，可以齊平安裝的接近開關也可以非齊平安裝，但非齊平安裝的接近開關不能齊平安裝。這是因?yàn)?，可以齊平安裝的接近開關頭部帶有屏蔽，齊平安裝時，其檢測不到金屬安裝支架，而非齊平安裝的接近開關不帶屏蔽，當齊平安裝時，其可以檢測到金屬安裝。正因?yàn)槿绱耍驱R平安裝的接近開關的靈敏度比齊平安裝的靈敏度要大些，在實際應用中可以根據實際需要選用。
注：齊平安裝是通俗的說法，對應我們施耐德接近傳感器是埋入式，非齊平安裝對應施耐德接近傳感器是非埋入式。
接線方式與應用場景接線規范與注意事項
三線制接線：紅（棕）線接電源正端，藍線接電源0V端，黃（黑）線為信號輸出線。NPN型信號需接至電源正端，PNP型需接至電源0V端，與PLC數字模塊配合時需匹配模塊公共端極性。
兩線制局限性：雖接線簡單，但存在殘余電壓和漏電流問題，建議優先選用三線制以確保穩定性。
接近開關使用注意事項：
1、直流型開關必須用直流穩定壓電源，并確保穩壓電源波紋Vpp≤10%，絕緣變壓器的次級交流電源經全波整流后，用電解電容濾波（一般為470-1000uF)后的直流電源，用用直流穩壓器供電。（特別注意：未經電容濾波不能使用）。
2、兩線制開關必須先進負載再接至電源，若直接連接電源會使開關損壞。
3、開關不得超過額定技術參數使用。
4、嚴禁通電接線，嚴格按接線圖上色標接線?？紤]到使用環境的影響，調整開關感應面與檢測體之間的距離，一般取額定動作距離Se的80%。
5、若有高壓線和動力線通過接線開關電線附近時，為防止開關受感應誤動作或損壞，請用單獨金屬管屏蔽。
6、直流型開關使用電感性負載時，若系統有較大干擾脈沖時，請?jiān)陂_(kāi)關斷接干擾脈沖抑制器件。
7、兩線制開關一般不宜并聯或串聯使用，建議改用繼電器串，并聯使用。
8、不同材質的金屬檢測體對動作距離的影響：
9、電容式接近開關動作距離可通過靈敏度微調電位器進行調節(切記在距離臨界狀
