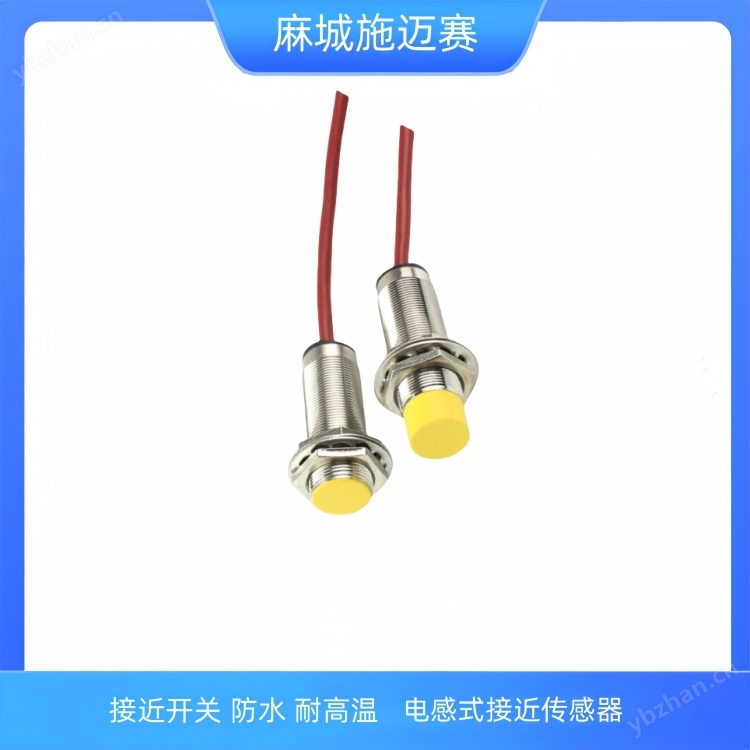

接近傳感器GN-M1816-PT11-A12ZD+TFSC04-PVC-02M可以用以檢測各種金屬體，靈敏度高，頻率響應快，重復定位精度高，瞬變過程短，輸出功率大,急電特性好，工作穩定可靠，使用壽命長等優點。接近開關是一款高性能電感式接近傳感器，主要用于工業自動化控制系統中實現非接觸式檢測與信號輸出。這是一款工業自動化中常用的感應式接近開關。其核心工作原理基于電磁感應：振蕩器產生交變磁場，當金屬物體進入感應范圍時，目標內產生渦流導致磁場衰減，觸發開關信號轉換，從而實現對金屬物體的無觸點檢測。該產品具備16mm超長感應距離和**-25℃~75℃寬溫工作范圍**，適用于惡劣工業環境，外殼采用黃銅鍍鎳材質，防護性能優異。
型號分解說明
GN-M1816：通常表示系列或外殼型號，M18代表傳感器直徑為18mm，16可能指感應距離（如16mm或1.6mm，需確認具體規格）。
PT11：可能指輸出類型或電氣特性（如PNP常開/常閉）。
A12ZD：可能涉及電壓規格（如10-30V DC）、外殼材質（如鍍鎳銅）或防護等級（如IP67）。
+TFSC04-PVC-02M：附加的電纜組件，表示帶有一條2米長的PVC電纜（02M），TFSC04可能是連接器或電纜型號。
產品性能和特點
1、能檢測各種金屬物體，銅，鐵
2、具有浪涌保護功能
3、外殼材料：不銹鋼

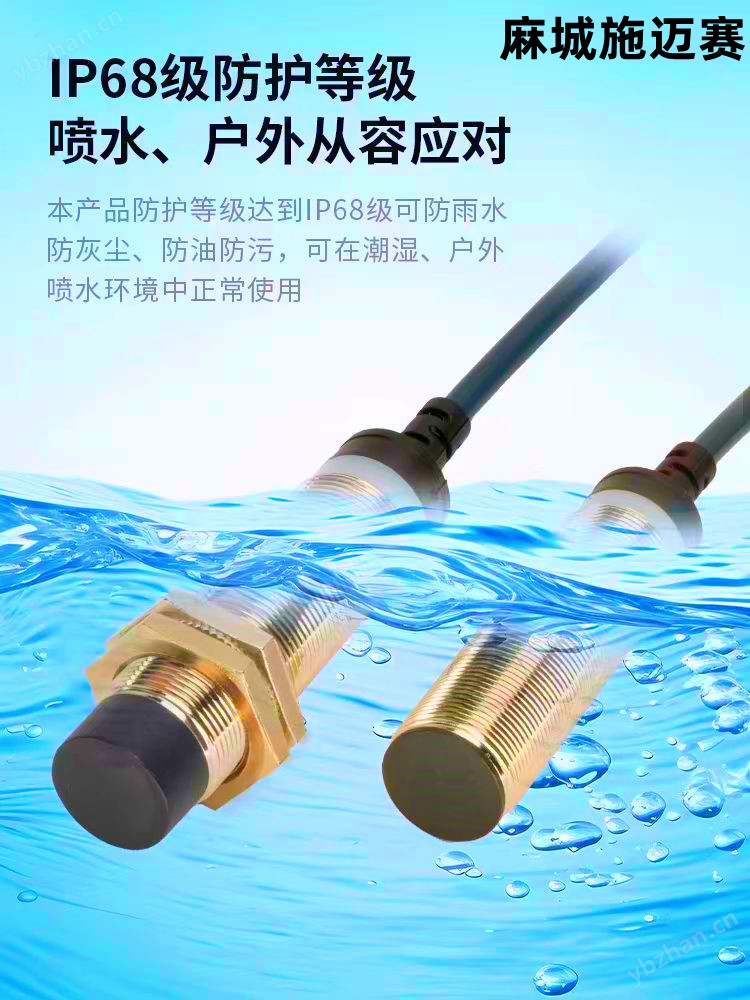

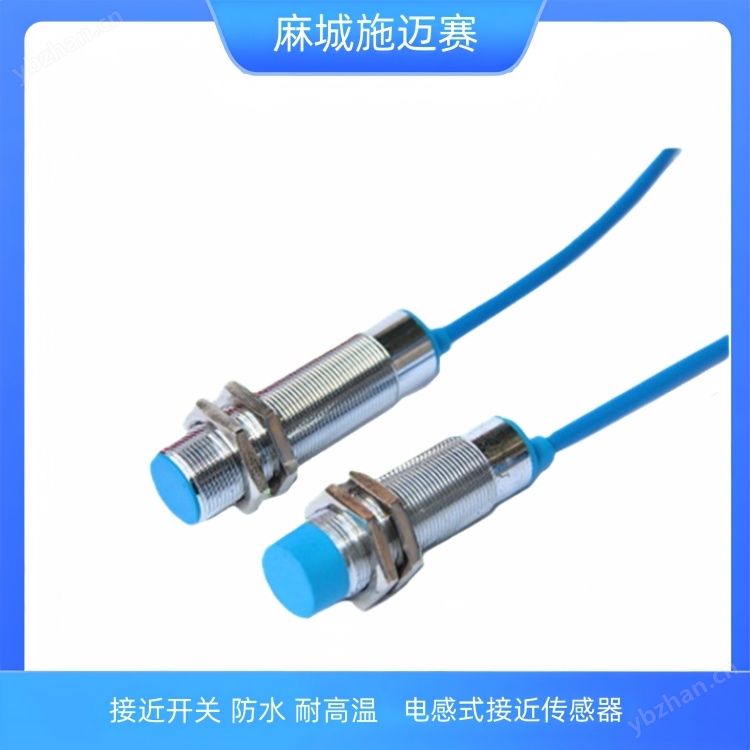

4、防護等級IP67
5、使用進口芯片量產制造
6、小巧耐用，快速
7、檢測距離，可靠，穩定
8、 全金屬封裝、耐高溫、高防護等級、防碰撞、防腐蝕、耐酸堿。
紅色LED顯示可以檢查傳感器的狀態。
經濟并且簡單的操作。
運用廣泛，可替換小型開關和限位開關。

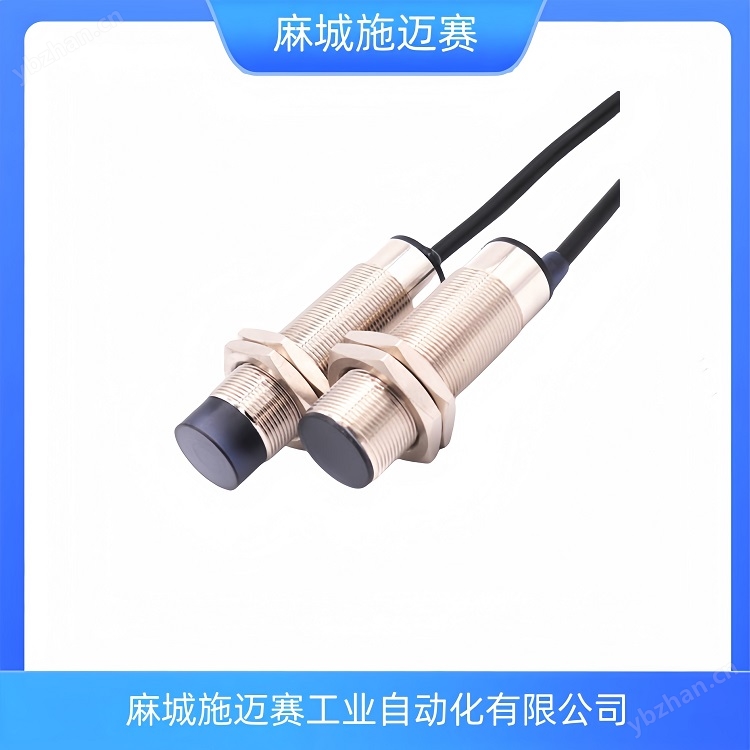

接近傳感器GN-M1816-PT11-A12ZD+TFSC04-PVC-02M

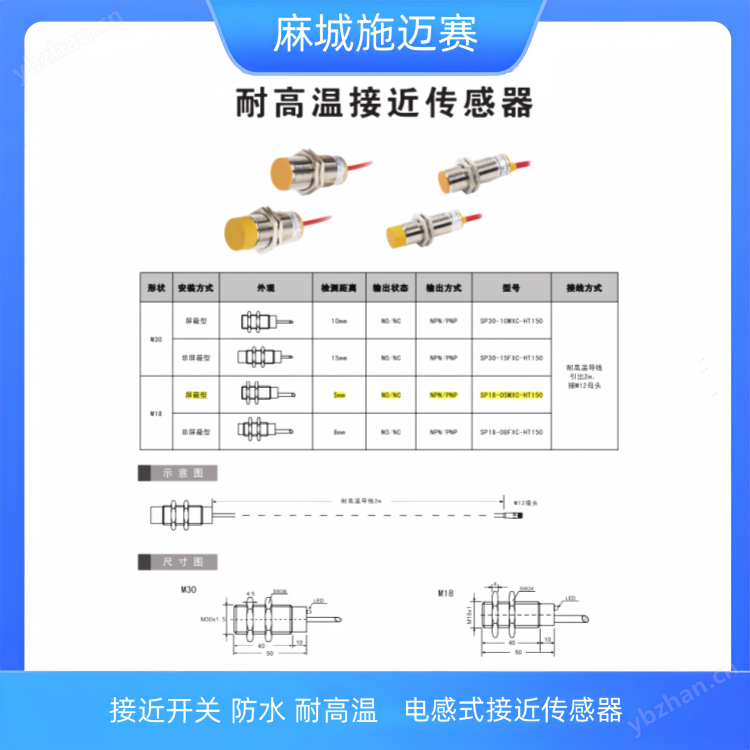

技術參數與選型要點核心技術參數
| 參數項 | 規格指標 | 備注 |
|---|---|---|
| 檢測距離(Sn) | 16mm | 標準檢測體為A3鋼（1mm厚） |
| 工作電壓 | DC 10-30V | 三線制PNP/NPN可選 |
| 工作電流 | ≤200mA | 空載電流≤10mA |
| 開關頻率 | 100Hz | 響應時間≤10ms |
| 連接方式 | 1.5M PUR電纜/插件 | 帶插含線設計，便于安裝 |
| 重復精度 | ≤10%Sn | 定位誤差≤1.6mm |
線制類型與接線規范
兩線制：接線簡單，與負載串聯后接電源，但存在1.5V壓降和剩余電流問題，適用于對可靠性要求較低的場景。
三線制：分為PNP型（高電平輸出）和NPN型（低電平輸出），棕色線接電源正極，藍色線接0V，黑色線為信號輸出端：
PNP型：負載另一端接電源0V
NPN型：負載另一端接電源正極
優勢對比：三線制無剩余電流干擾，工作更可靠，推薦用于PLC數字量輸入模塊。
工作原理：
接近開關是利用振蕩器原理，檢測物體的有無、通過、部件流，行程終了，旋轉、計數等。
整體式，由檢測部分和控制部分組成，無運動部件。
非接觸檢測，避免了對傳感器自身和目標物的損壞。
無觸點輸出，操作壽命長。
即使在有水或油噴濺的苛刻環境中也能穩定檢測。
反應速度快。
小型感測頭，安裝靈活
關鍵參數
類型：電感式（默認，因未標注光電/電容）。
感應距離：需確認（常見M18為4-8mm，但16可能為1.6mm或16mm）。
輸出信號：PNP/NPN、常開（NO）/常閉（NC）（需根據PT11判斷）。
電壓范圍：通常10-30V DC（A12ZD可能暗示12V或?qū)掚妷海?/span>
防護等級：IP67（工業防塵防水）。
電纜：2米PVC外皮，耐油、抗干擾。

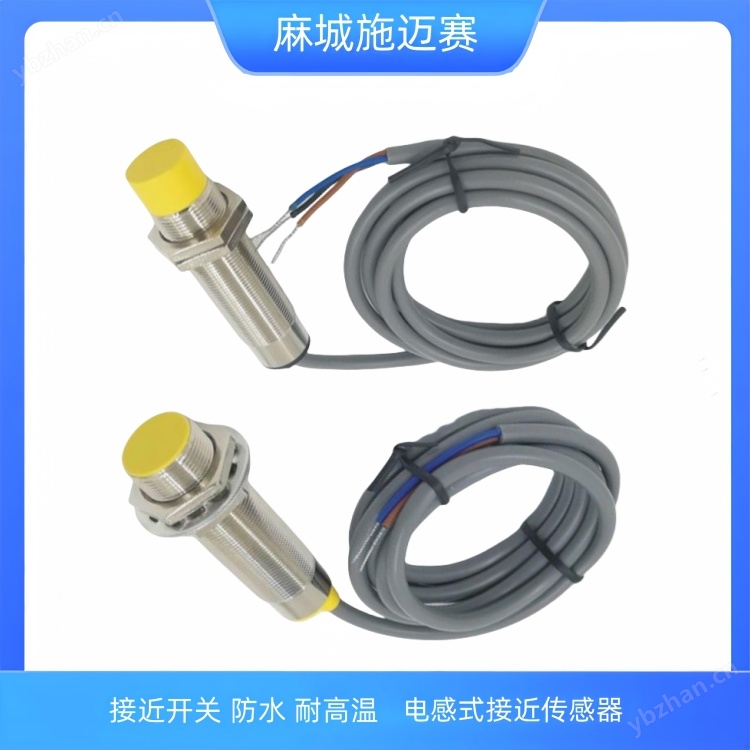

接近感應開關GN-M1816-PT11-A12ZD+TFSC04-PVC-02M
應用場景與接線方案典型應用領域
機械自動化：機床行程控制、工件定位檢測
物流倉儲：傳送帶物體計數、堆垛機限位保護
汽車制造：生產線零部件到位檢測、焊接工位定位2包裝設備：薄膜張力控制、包裝盒定位3
PLC系統接線示例NPN型接近開關：適配公共端為0V的PLC輸入模塊，黑色信號線接PLC輸入點，負載端接電源正極。
PNP型接近開關：適配公共端為正極的PLC輸入模塊，黑色信號線接PLC輸入點，負載端接電源0V。
繼電器驅動：三線制接近開關可直接驅動繼電器線圈，NPN型需將繼電器線圈串聯于電源正極與信號輸出端之間。
應用范圍
被廣泛應用于各種機械、機床制造業、紡織、造紙、煙草、輕工、食品、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑等各行各業。
如限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等應用。
典型應用
電廠：鍋爐及余熱鍋爐燃燒監測
鋼廠：方坯連鑄、板坯連鑄、方坯加熱爐、棒線材軋線、板坯加熱爐、板帶熱軋線、板帶熱軋卷取、板帶熱軋后處理線、冷軋生產線
水泥：回轉窯窯頭/篦冷機工況監測
玻璃：玻璃熔化爐工況監測
冶金：高爐/加熱爐工況監測
石化：各種管式加熱爐工況監測
垃圾處理：燃燒器及焚化爐工況監測
接近開關有幾種安裝方式？

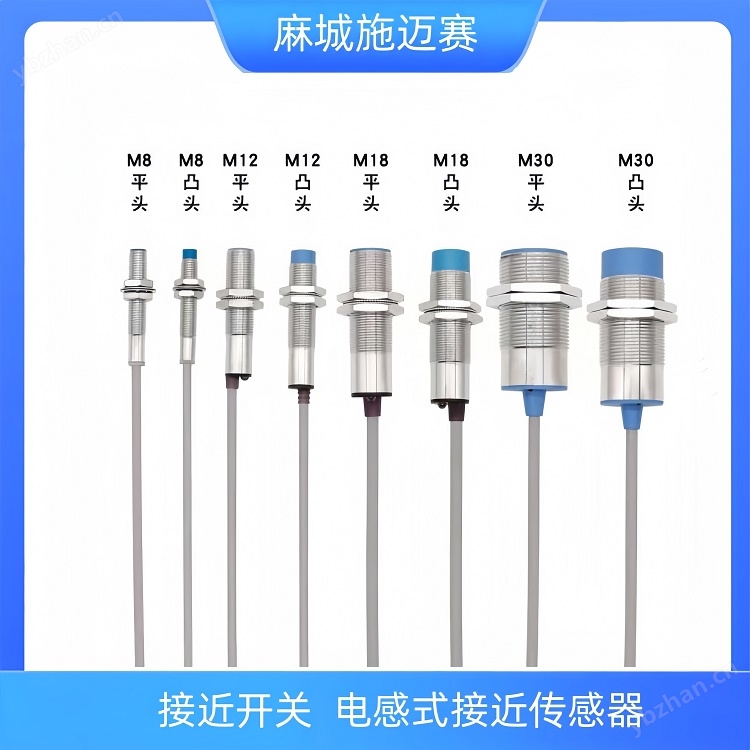

一般接近開關有兩種安裝方式：齊平安裝和非齊平安裝；
1、齊平安裝：接近開關頭部可以和金屬安裝支架相平安裝；
2、非齊平安裝：接近開關頭部不能和金屬安裝支架相平安裝。
一般情況下，可以齊平安裝的接近開關也可以非齊平安裝，但非齊平安裝的接近開關不能齊平安裝。這是因?yàn)?，可以齊平安裝的接近開關頭部帶有屏蔽，齊平安裝時，其檢測不到金屬安裝支架，而非齊平安裝的接近開關不帶屏蔽，當齊平安裝時，其可以檢測到金屬安裝。正因?yàn)槿绱?，非齊平安裝的接近開關的靈敏度比齊平安裝的靈敏度要大些，在實際應用中可以根據實際需要選用。
注：齊平安裝是通俗的說法，對應我們施耐德接近傳感器是埋入式，非齊平安裝對應施耐德接近傳感器是非埋入式。
接近開關的安裝方式是怎樣的
首先接近開關是一種開關，只不過開關的通斷是特定物質接近和遠離的動作而決定的。如一般數控機床上作為限位的接近開關是其金屬檔塊在感應面的接近和遠離而控制其通斷。根據用途不同，感應物可以是金屬、非金屬或人。感應開關按引線可分二線和三線式，按極性又可分為PNP和NPN式，按觸點通斷狀態分常開和常閉式。
接近開關弓線有棕色線藍線和黑色線。DC型棕色接正極，藍色接負級，黑色是輸出。三線PNP常開型工作時，無感應時（萬用表DC檔，紅筆接棕色線，黑筆接黑色線）黑線電壓為電源電壓。有感應時黑線（萬用表紅筆接正極）電壓為0v左右。（ 此時對應的plc或其它設備輸入端指示燈應有反應）。當然棕線藍線間電壓為電源電壓。常閉型黑線棕線間電壓與常開時相反。
接近開關正因?yàn)槿绱?，非齊平安裝的接近開關的靈敏度比齊平安裝的靈敏度要大些，在實際應用中可以根據實際需要選用。接近傳感器由高頻振蕩、檢波、放大、觸發及輸出電路等組成。
接近開關振蕩器在傳感器檢測面產生一個交變電磁場，當金屬物體接近傳感器檢測面時，金屬中產生的渦流吸收了振蕩器的能量，使振蕩減弱以至停振。振蕩器的振蕩及停振這二種狀態，轉換為電信號通過整形放大轉換成二進制的開關信號，經功率放大后輸出。
安裝與維護注意事項
安裝方式：非埋入式安裝需露出感應頭，埋入式可齊平安裝于金屬表面。
檢測體要求：推薦使用邊長為感應面2.5倍的正方形A3鋼，非金屬物體需選用電容式接近開關。
環境防護：雖具備-25℃~75℃耐溫能力，但應避免直接接觸腐蝕性液體。
干擾抑制：電纜長度超過5米時需加磁環濾波，避免與動力線并行敷設。
接近開關使用注意事項：
1、直流型開關必須用直流穩定壓電源，并確保穩壓電源波紋Vpp≤10%，絕緣變壓器的次級交流電源經全波整流后，用電解電容濾波（一般為470-1000uF)后的直流電源，用用直流穩壓器供電。（特別注意：未經電容濾波不能使用）。
2、兩線制開關必須先進負載再接至電源，若直接連接電源會使開關損壞。
3、開關不得超過額定技術參數使用。
4、嚴禁通電接線，嚴格按接線圖上色標接線?？紤]到使用環境的影響，調整開關感應面與檢測體之間的距離，一般取額定動作距離Se的80%。
5、若有高壓線和動力線通過接線開關電線附近時，為防止開關受感應誤動作或損壞，請用單獨金屬管屏蔽。
6、直流型開關使用電感性負載時，若系統有較大干擾脈沖時，請?jiān)陂_關斷接干擾脈沖抑制器件。
7、兩線制開關一般不宜并聯或串聯使用，建議改用繼電器串，并聯使用。
8、不同材質的金屬檢測體對動作距離的影響：
9、電容式接近開關動作距離可通過靈敏度微調電位器進行調節(切記在距離臨界狀
關于接近開關維護保養：
為了使接近開關長期穩定工作，和一般的控制機器一樣，請進行下列定期檢查
1.檢測物體及接近開關的安裝位置有無偏移、松動、變形等
2.配線接連部位有無松動、接觸不良、斷線
3.有無附粘金屬粉塵等堆積物
4.使用溫度條件、周圍環境條件等有無異常
5.檢測距離有無異常
