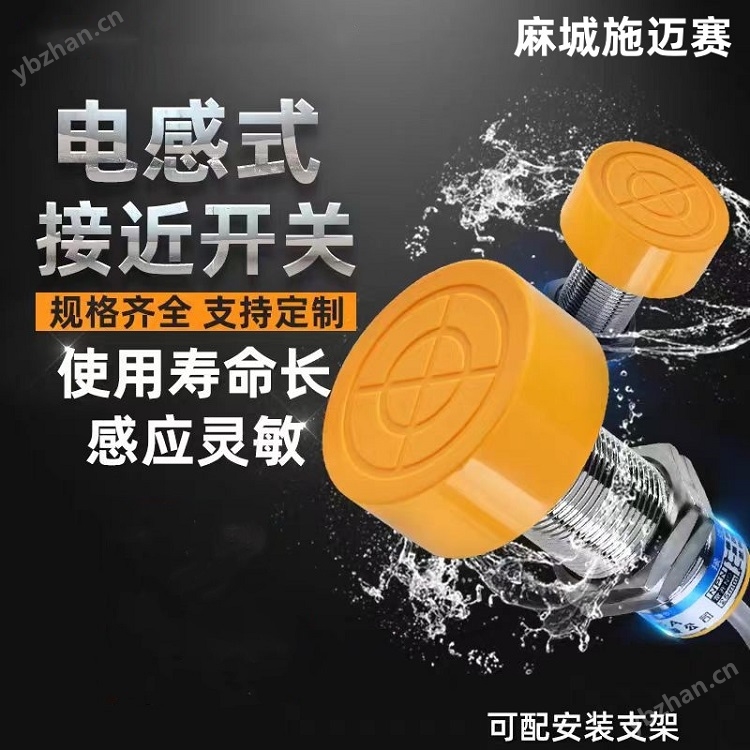

兩線制接近開關XL-GWDG-30DA-15 /15mm 是一款適用于潮濕環境的兩線制電感式接近開關，作為一款專為室內環境設計的兩線制接近開關，其防潮性能主要通過IP67防護等級實現，能夠在潮濕、多塵等惡劣室內環境下穩定工作。能在高低溫環境下使用，對電子器件的溫度特性也非常高。比如在北方寒冷的季節（或低溫工作環境），極度低溫環境下產品也正常工作。這不僅僅涉及到外殼材質的高低溫耐受特性，更考驗內部電路信號處理是否能平穩。耐高溫接近開關采用耐高低溫和隔熱涂層，以及耐溫防護結構，確保產品安全穩定。通過長期的客戶案例實踐，我們的產品在高低溫下都能使用。湖北省麻城市施邁賽接近開關主要結構簡單，靈敏度高，分辨力高，能感受。
基礎規格與防潮特性
防護等級：IP67，可抵御短時浸水和粉塵侵入，適用于潮濕室內環境。
檢測距離：15mm，采用非接觸式檢測，避免因潮濕導致的機械接觸故障。
工作電壓：12-24VDC（部分資料顯示10-30VDC），負載電流200mA，輸出類型為PNP/NPN二線式。
尺寸與材質：Φ30×15mm，不銹鋼外殼，耐高溫環氧樹脂澆封，增強環境適應性。
核心參數
檢測距離：15mm（室內標準環境）。
工作電壓：通常為DC 10-30V（具體需參考手冊，兩線制需注意電壓范圍）。
輸出類型：兩線制常開（NO）或常閉（NC），需確認型號后綴（DA可能表示NPN/PNP或交流輸出，建議核查說明書）。
防護等級：IP67（防潮、防塵，適合潮濕環境）。
材質：外殼多為塑料（如PA66）或不銹鋼，感應面防腐蝕。

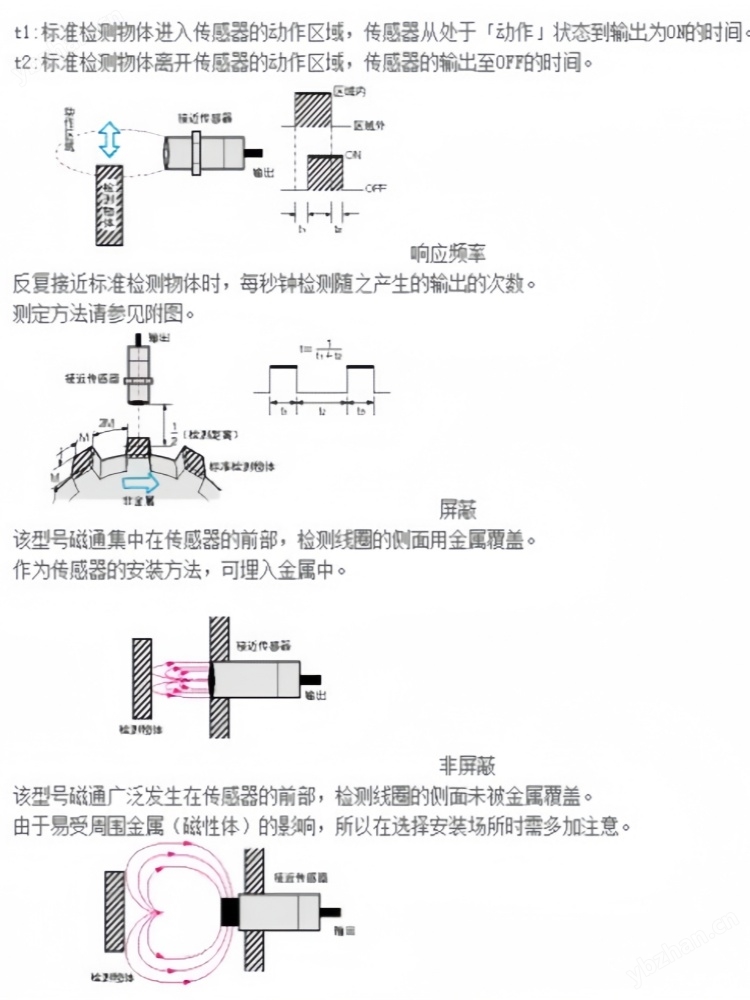

響應頻率：約100Hz（檢測金屬物體的最大觸發頻率）。
兩線制接線注意事項
負載匹配：需串聯負載（如繼電器線圈、PLC輸入模塊），注意電流需在開關額定范圍內（通常≤200mA）。
極性：部分兩線制接近開關分正負極（棕色線接+，藍色線接-），需確認是否支持交流/直流。
漏電流：關閉時可能有1-2mA漏電流，可能導致PLC誤觸發，可并聯電阻解決。
兩線制接近開關XL-GWDG-30DA-15 /15mm
產品性能和特點
1、能檢測各種金屬物體，銅，鐵
2、具有浪涌保護功能
3、外殼材料：不銹鋼
4、防護等級IP67
5、使用進口芯片量產制造
6、小巧耐用，快速
7、檢測距離，可靠，穩定
8、 全金屬封裝、耐高溫、高防護等級、防碰撞、防腐蝕、耐酸堿。
紅色LED顯示可以檢查傳感器的狀態。
經濟并且簡單的操作。
運用廣泛，可替換小型開關和限位開關。
產品應用行業
鋼鐵廠、電廠、水泥廠、礦山及類似高溫行業，和高溫環境、高溫金屬物體
特性：
★環境溫度-40--+200℃
★規格M12,M18，M30，SP80，SP140
★檢測距離1mm--40mm可選。
★電纜硅膠電纜及特氟龍電纜
★感應方式齊平安裝、非齊平安裝
★輸出方式：PNP/NPN NO/NC DC NO/NC AC NO/NC
典型應用：電廠、鋼鐵廠、水泥廠、冶金、玻璃等制造行業；
印刷膠裝設備中膠料自動化添加控制；
機械的包裝檢測等
接近開關按供電方式可分為；直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。
兩線制接近開關
兩線制接近開關安裝簡單，接線方便；應用比較廣泛，但卻有殘余電壓和漏電流大的缺點。
直流三線式
直流三線式接近開關的輸出型有NPN和PNP兩種，70年代日本產品絕大多數是NPN輸出，西歐各國NPN、PNP兩種輸出型都有。PNP輸出接近開關一般應用在PLC或計算機作為控制指令較多，NPN輸出接近開關用于控制直流繼電器較多，在實際應用中要根據控制電路的特性進行選擇其輸出形式。
接近開關按供電方式可分為；直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。
接近開關有兩線、三線之分，三線制的有PNP、NPN兩種接法，分別對應相應的PLC輸入點，比如源型和漏型的輸入點。接線時可以根據線的顏色區分，棕色或者紅色接電源正極，藍色接電源負極，黑色接輸入信號。
接近開關兩線制
接近開關兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。
接近開關三線制引線有顏色標識
接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。
接近開關三線制接線，因為接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。如果是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。如果是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。
接近開關怎么判斷是NPN型還是PNP型
由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又因為二極管正向?qū)w反向截止。三極管可以看作是由兩個二極管組成。而又知道接近開關電源正極，它就相當于三極管的基極，因此以電源正作為出發點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，如果分別測量電阻很小，在交換表筆測量，如果分別測量電阻很大，那么可以此接近開關是NPN型，反之是PNP型接近開關。
接近開關也叫接近傳感器，又稱無觸點行程開關，它除了可以完成行程控制和限位保護外，還是一種非接觸型的檢測器件，用作檢測零件尺寸和測速等，也可用于變頻計數器、變頻控制的脈沖發生器、傳動機械的位置控制和自動加工程序的銜接等。特點有性能穩定、壽命長、微功耗、定位精度高、動作響應頻率高、防水防塵耐油、IP67防護適應惡劣的工作環境等優點。
（1）接近開關有兩線制和三線制之區別，兩線制接近開關工作電壓分為AC（交流）和DC（直流）電源，三線制接近開關又分為NPN型和PNP型，它們的接線方式是不同的。還有生產四線制產品，四線制是在三線基礎上實現了常開（NO）+常閉（NC）雙信號端，為客戶減少庫存和成本。
（2）兩線制接近開關的接線方式比較簡單，接近開關與負載串聯后接到電源即可，DC電源產品需要區分紅（棕）線接電源正端、藍（黑）線接電源0V（負）端，AC電源產品則不需要。
（3）三線制或四線制接近開關的接線：棕色線（BN）接電源正（+）端；藍線線（BU）接電源0V（負）端；黑色線（BK）或者白色線（WH）為信號端，應連接負載。
（4）三線制或四線制負載接線是這樣的：除負載連接接近開關信號一端，對于NPN型接近開關，負載的另一端應接到電源正（+）端；對于PNP型接近開關，負載的另一端則應連接到電源0V（負）端。
（5）接近開關的負載可以是信號燈、小型繼電器線圈、可編程控制器PLC的數字量輸入模塊。
（6）用于可編程控制器PLC需要特別注意接到PLC數字輸入模塊的三線制或四線制接近開關的型式選擇。PLC數字信號輸入模塊一般可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出（日本模式），此時一定要選用NPN型接近開關；另一類的公共輸入端為電源正端，電流從輸入模塊流入（歐洲模式），此時，一定要選用PNP型接近開關。
（7）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余漏電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余漏電流之類不利因素的困擾，因此工作時更為穩定可靠。
防潮接近開關XL-GWDG-30DA-15 室內15mm
安裝與使用注意事項
1. 安裝環境優化
遠離積水區域：雖具備IP67防護，但安裝時仍需避免長期積水環境，建議選擇通風干燥位置。
金屬干擾規避：感應面平行金屬需距離感應面≥45mm（3倍檢測距離），四周金屬需距離開關軸線≥90mm（3倍直徑）。
2. 接線與維護要點
兩線制接線：一線接電源輸入端，一線接輸出端，接線前需切斷電源，并用萬用表確認線路通斷。
引線保護：在距開關10cm處用線卡固定電纜，避免拉扯導致密封失效。
定期檢查：潮濕環境下建議每3個月清潔表面灰塵，檢查電纜絕緣層是否破損1。
接近開關使用和安裝注意事項
1）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
2）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
使用過程中應注意事項
1被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關
2用手拉拽接近開關引線會損壞接近開關，安裝時最好在引線距開關10厘米處用線卡固定牢固
3不應用腳踏接近開關，安裝時最好設置保護罩殼
4開關使用距離應設定在額定距離的2/3以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。
關于接近開關維護保養：
為了使接近開關長期穩定工作，和一般的控制機器一樣，請進行下列定期檢查
1.檢測物體及接近開關的安裝位置有無偏移、松動、變形等
2.配線接連部位有無松動、接觸不良、斷線
3.有無附粘金屬粉塵等堆積物
4.使用溫度條件、周圍環境條件等有無異常
5.檢測距離有無異常
