接近傳感器|SLJ-223/JK全金屬封裝、耐高溫是一款電感式常閉型（NC）傳感器，其工作原理基于高頻振蕩與渦流效應。當金屬物體接近檢測面時，目標物內產生渦流，吸收振蕩器能量導致振蕩衰減直至停振，后級電路將這一變化轉換為開關信號，實現非接觸式檢測。該傳感器具有無觸點輸出、長壽命（操作壽命長）、反應速度快及抗惡劣環境（防水、油噴濺）等特性，適用于工業場景中物體的有無、行程、計數等監測。
接近開關使用說明：把接近開關串聯入控制聯路即可，通過PLC控制，具有結構簡單、靈敏度高、分辨力高，能感受0.01μm甚至更小的位移、無反作用力、動態響應好、能實現非接觸測量、能在惡劣環境下工作等優點，而且隨著新工藝、新材料問世，特別是電子技術的發展，使干擾和寄生電容等問題不斷得以解決，因此越來越廣泛地應用于各種測量中。
產品特點和用途：
1、能檢測各種金屬物體，銅，鐵
2、具有浪涌保護功能
3、外殼材料：聚四氟 不銹鋼
4、防護等級IP67 IP68
5、使用進口芯片生產制造
6、超小型系列，精準小巧耐用，快速
7、超遠檢測距離，可靠，穩定，普通檢測距離的2-3倍
8、 全金屬封裝、高防護等級、防碰撞、防腐蝕、耐酸堿。
技術參數如下：
電壓：10-30VDC
外殼材質：不銹鋼
輸出方式：PNP
感應距離：8mm
直徑：18mm
空載電流：≤10mA
重復精度：0.1
開關頻率：100HZ
加電延遲：40

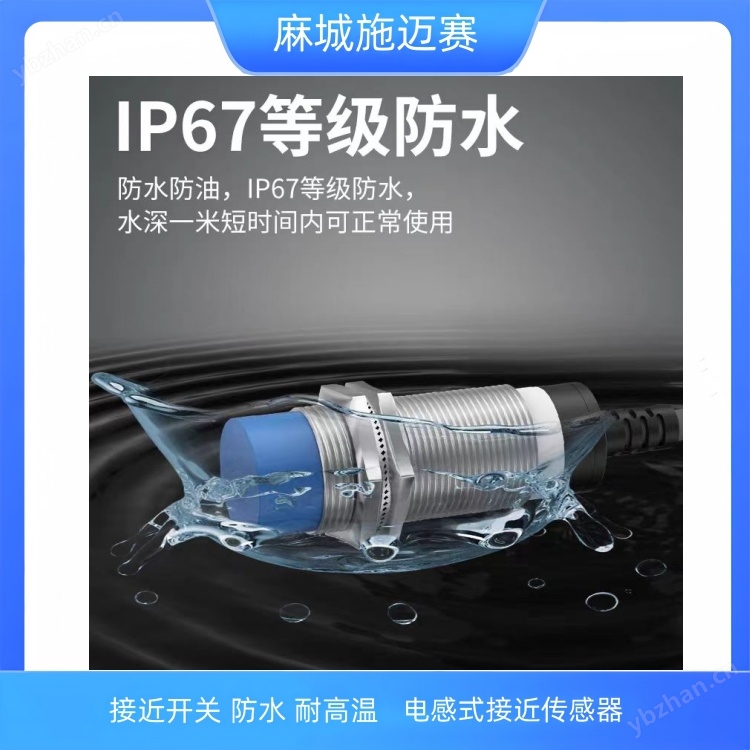

防護等級：IP67
安裝方式：接插件式或電纜
工作溫度：-25℃—+85℃
假信號抑制： 是
防短路/過載：是
極性反接保護：是
斷電保護： 是
抗電磁干擾： 是
輸出信號方波上升時間：≧10V/μs
接近傳感器|SLJ-223/JK全金屬封裝、耐高溫
接近開關是種高頻振蕩型，可以用以檢測各種金屬體，靈敏度高，頻率響應快，重復定位精度高，瞬變過程短，輸出功率大,急電特性好，工作穩定可靠，使用壽命長等優點。
基本參數（常見推測）
類型：電感式（或電容式/霍爾式，需確認）
檢測距離：通常為2-5mm（具體以型號為準）
輸出信號：NPN常開（NO）或常閉（NC），也可能為JK（繼電器輸出）
電源電壓：DC 10-30V（常見范圍）
防護等級：IP67（工業級防塵防水）
材質：金屬螺紋外殼（如不銹鋼）
型號解析（參考類似型號）
SLJ：可能代表品牌或系列（如“三菱”或“施克”等，需確認）。
223：通常為型號代碼，可能對應檢測距離（如2mm或3mm）。
JK：可能表示繼電器輸出（J為繼電器，K為觸點形式），或廠商自定義代碼。
典型應用
工業自動化：檢測金屬物體位置（如機械臂、傳送帶）。
安全控制：設備限位或門禁檢測。
替代機械開關：無接觸式，壽命更長。
型號SLJ-223/JK的參數解析與推測
前綴SLJ：推測“LJ”為電感式接近開關通用代號，“S”可能表示特殊特性（如防水、耐高溫）。
數字223：可能包含結構尺寸與檢測距離，例如“22”代表直徑22mm的圓柱形外殼（M22），“3”表示3mm檢測距離。
后綴JK：通常表示輸出形式，“J”可能代表常閉（NC），“K”可能對應NPN/PNP輸出類型（需與PLC或繼電器匹配）。
常閉型接近開關的應用要點與注意事項
接線安全：嚴禁帶電接線，需區分電源類型（AC220V或DC24V），NPN/PNP輸出需與控制系統輸入端口匹配。
安裝距離：實際檢測距離建議設置為額定距離的80%以內，金屬支架需接地以避免環境干擾。
環境適應性：工業場景需關注防護等級（如IP65防水、防震）、溫度范圍（-25℃~150℃）及抗干擾能力。
典型應用領域：水泥（回轉窯窯頭監測）、玻璃（熔化爐工況）、垃圾處理（燃燒器監測）等高溫或多塵環境。
電感式接近開關的技術優勢與工業價值
非接觸檢測：避免對傳感器和目標物的機械損傷，無運動部件，維護成本低。
高穩定性：無觸點輸出，操作壽命長，可在油、水噴濺等苛刻環境中穩定工作。
快速響應：反應速度快，適用于高速生產線或動態監測場景（如計數、行程控制）。
耐壓與抗干擾：部分型號（如LJK-3092S10PO）可承受1000V電壓沖擊，特殊電路設計抵抗電磁干擾，確保信號準確。
工作原理：
接近開關是利用振蕩器原理，檢測物體的有無、通過、部件流，行程終了，旋轉、計數等。
整體式，由檢測部分和控制部分組成，無運動部件。
非接觸檢測，避免了對傳感器自身和目標物的損壞。
無觸點輸出，操作壽命長。
即使在有水或油噴濺的苛刻環境中也能穩定檢測。
反應速度快。
小型感測頭，安裝靈活
電感式接近開關工作原理
電感式接近開關屬于一種有開關量輸出的位置傳感器，它由LC高頻振蕩器和放大處理電路組成，利用金屬物體在接近這個能產生電磁場的振蕩感應頭時，使物體內部產生渦流。這個渦流反作用于接近開關，使接近開關振蕩能力衰減，內部電路的參數發生變化，由此識別出有無金屬物體接近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是金屬物體。
電容式接近開關工作原理
電容式接近開關亦屬于一種具有開關量輸出的位置傳感器，它的測量頭通常是構成電容器的一個極板，而另一個極板是物體的本身，當物體移向接近開關時，物體和接近開關的介電常數發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通和關斷。這種接近開關的檢測物體，并不限于金屬導體，也可以是絕緣的液體或粉狀物體，在檢測較低介電常數ε的物體時，可以順時針調節多圈電位器（位于開關后部）來增加感應靈敏度，一般調節電位器使電容式的接近開關在0.7-0.8Sn的位置動作。
接近開關使用方法：

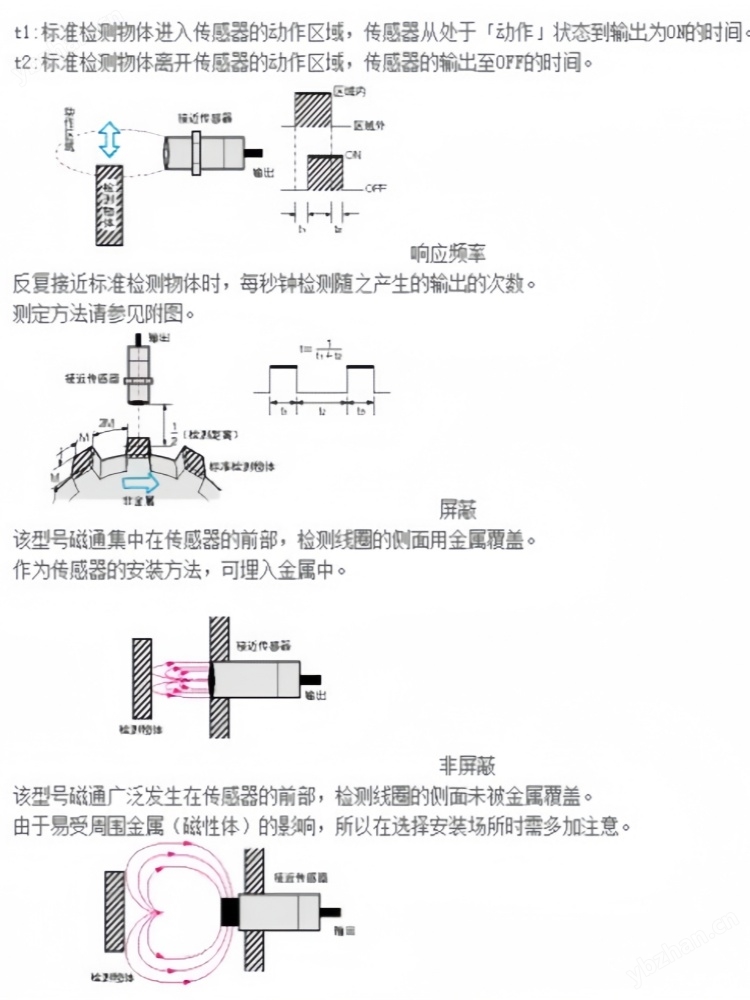

1，在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
2，在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
接近傳感器在布線及接線時應注意的問題：
1)電力線、動力線應盡量遠離接近開關引線，無法避免時應將電金屬管套在外部并接地，以防開關損壞或誤動作；
2)嚴禁通電接線，并應按接線輸出回路原理圖接線；接近開關總代理
3)不要用兩個接近開關的輸出線控制同一個繼電器的同一個線圈，否則將無法辨認動作的來源，有時甚至產生誤動作。
接近開關安裝過程中應注意事項：
1)被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關；
2)用手拉拽接近開關引線會損壞接近開關，安裝時在引線距接近開關10厘米處用線卡固定牢固；
3)不應用腳踏接近開關，安裝時設置保護罩殼；
4)開關使用距離應設定在額定距離的80%以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。
5）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外;在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
6）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離;并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
接近開關使用和安裝注意事項
1）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
2）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
使用過程中應注意事項
1被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關
2用手拉拽接近開關引線會損壞接近開關，安裝時最好在引線距開關10厘米處用線卡固定牢固
3不應用腳踏接近開關，安裝時最好設置保護罩殼
4開關使用距離應設定在額定距離的2/3以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。
