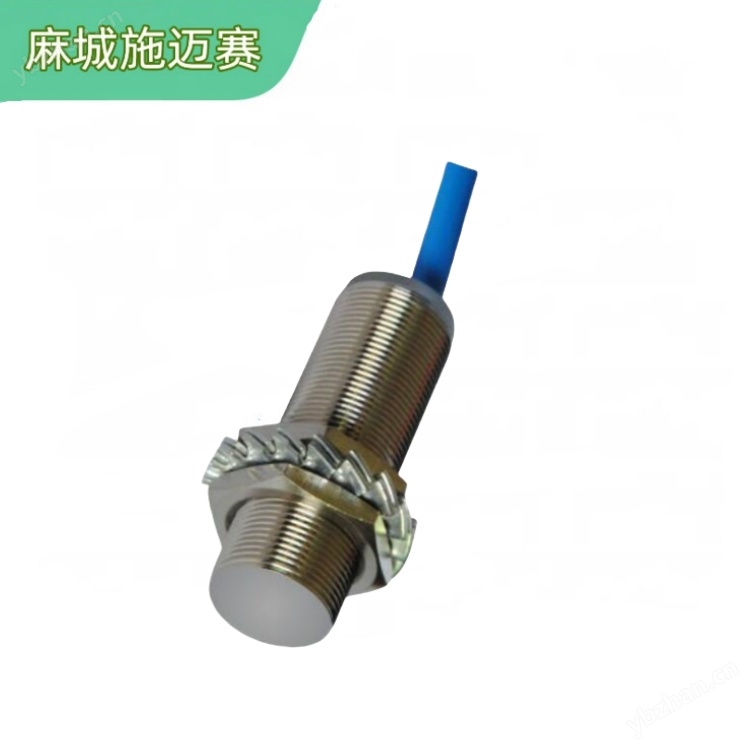

接近傳感器HFBST-B30-F  DC24V,Φ30*80mm是一款直流24V供電、尺寸為Φ30×80mm、常開型（NO）、輸出正信號的接近開關。是一款適用于工業自動化領域的高頻振蕩型金屬檢測傳感器，具備DC24V供電、Φ30×80mm不銹鋼外殼、常開（NO）觸點及PNP正信號輸出等核心特性，廣泛應用于機械定位、流水線檢測及惡劣環境工況監測。 接近開關是一種無觸點工業自動化配件產品，用于PLC控制系統中，可以以實現非接觸式檢測、控制并輸出開關量信號來控制設備的新型開關元件。它的工作原理主要是利用金屬進行檢測，當開關接近到某一金屬物體時即發出感應信號。當金屬目標接近這一磁場不變成，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。 采用耐高低溫和隔熱涂層，以及耐溫防護結構，確保產品安全穩定。通過長期的客戶案例實踐，我們的產品在高低溫下都能使用。湖北省麻城市施邁賽接近開關主要結構簡單，靈敏度高， 分辨力高，能感受。

產品性能和特點

1、能檢測各種金屬物體，銅，鐵

2、具有浪涌保護功能

3、外殼材料：不銹鋼

4、防護等級IP67

5、使用進口芯片量產制造

6、小巧耐用，快速

7、檢測距離，可靠，穩定

8、 全金屬封裝、耐高溫、高防護等級、防碰撞、防腐蝕、耐酸堿。

紅色LED顯示可以檢查傳感器的狀態。

經濟并且簡單的操作。

運用廣泛，可替換小型開關和限位開關。

關鍵參數解析

• 供電電壓：DC 24V（需確保電源電壓穩定，避免過壓或欠壓）。

• 外形尺寸：直徑30mm，長度80mm（安裝時需預留足夠空間）。

• 輸出類型：

• 常開（NO）：無檢測目標時斷開，檢測到目標時閉合導通。

• 輸出正信號（PNP型）：高電平輸出（即信號線輸出24V），需配合PLC或控制器的高電平輸入端口。

• 檢測距離：需查閱手冊確認（通常Φ30的接近開關檢測距離為10-15mm，但具體以型號為準）。

• 接線方式：

• 棕色線（+24V）、藍色線（GND）、黑色線（信號輸出）。

• 若為三線制，需區分PNP（正輸出）或NPN（負輸出），此處為PNP。

接近傳感器HFBST-B30-F  DC24V,Φ30*80mm

工作原理：
接近開關是利用振蕩器原理，檢測物體的有無、通過、部件流，行程終了，旋轉、計數等。
整體式，由檢測部分和控制部分組成，無運動部件。
非接觸檢測，避免了對傳感器自身和目標物的損壞。
無觸點輸出，操作壽命長。
即使在有水或油噴濺的苛刻環境中也能穩定檢測。
反應速度快。
小型感測頭，安裝靈活

核心技術參數

該型號接近開關的關鍵參數如下表所示：

接近開關 HFBST-B30-F DC24V 技術特性與應用解析

工作原理與接線方式

1. 工作機制

• 高頻振蕩型檢測：通過內部高頻振蕩器產生電磁場，當金屬目標進入感應范圍時，磁場畸變引發振蕩衰減，觸發開關輸出信號。

• 常開（NO）設計：無目標時電路斷開，目標進入后閉合導通，輸出正信號（高電平）

2. 接線規范（三線制PNP型）

• 棕線（V+）：接電源正極（DC24V）；

• 藍線（V-）：接電源負極（0V）；

• 黑線（信號線）：接PLC輸入模塊或負載，負載另一端需接電源負極（0V）。
  注：需與PLC輸入類型匹配（歐洲式PLC常需PNP型，日本式PLC需NPN型）。

典型應用場景

該接近開關憑借高精度、高穩定性和耐環境性，廣泛應用于以下領域：

1. 工業自動化與制造業

• 機床行業：主軸換刀機構定位（4個傳感器協同實現±0.02mm重復精度）；

• 流水線檢測：灌裝線瓶蓋有無檢測（300瓶/分鐘，誤判率＜0.05%）；

• 安全防護：沖壓設備防護門聯鎖，打開時切斷液壓動力源。

2. 重工業與惡劣環境

• 鋼鐵冶金：方坯連鑄、板帶熱軋線的工件位置監測；

• 水泥/玻璃行業：回轉窯窯頭、玻璃熔化爐工況監測；

• 垃圾處理：焚化爐燃燒器定位與狀態檢測。

應用場景

• 適用于金屬物體檢測（如氣缸位置、傳送帶計數等）。

• 工業自動化設備、PLC控制系統（需確認PLC輸入類型匹配PNP信號）。

典型應用
電廠：鍋爐及余熱鍋爐燃燒監測

鋼廠：方坯連鑄、板坯連鑄、方坯加熱爐、棒線材軋線、板坯加熱爐、板帶熱軋線、板帶熱軋卷取、板帶熱軋后處理線、冷軋生產線

水泥：回轉窯窯頭/篦冷機工況監測
玻璃：玻璃熔化爐工況監測
冶金：高爐/加熱爐工況監測
石化：各種管式加熱爐工況監測
垃圾處理：燃燒器及焚化爐工況監測

應用范圍
被廣泛應用于各種機械、機床制造業、紡織、造紙、煙草、輕工、食品、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑等各行各業。
如限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等應用。

接近開關使用方法：

1，在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。

2，在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。

選型注意事項

• 負載兼容性：確認負載（如PLC、繼電器）的輸入阻抗和電流是否匹配。

• 環境適應性：防護等級（IP67常見）、溫度范圍（-25℃~70℃）、抗電磁干擾能力。

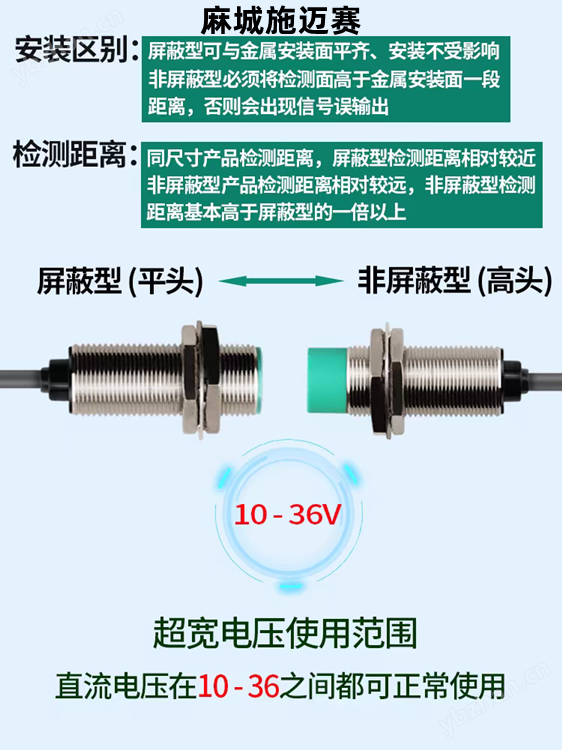

• 安裝方式：螺紋固定（如M30×1.5）、非齊平或齊平式（影響檢測距離）。

產品優勢與選型建議

1. 核心優勢

• 耐用性：不銹鋼一體化封裝，抗強沖擊、耐壓耐腐蝕，適應-25℃~+85℃溫度范圍；

• 多功能兼容：支持金屬位置檢測、限位控制、冷熱狀態監測等多場景；

• 快速響應：最高200Hz響應頻率，滿足高速生產線需求。

選型注意事項

• 目標材質：鋁、銅等非鐵金屬可能降低感應距離，建議實際測試；

• 安裝方式：接插件或電纜式可選，需確保IP67防護等級不被破壞；

• PLC兼容性：確認PLC輸入類型（PNP/NPN），避免接線錯誤。

通過上述特性，HFBST-B30-F接近開關成為工業自動化中金屬檢測與定位的理想選擇，尤其適用于精密制造、重工業惡劣環境及高速生產場景。

使用過程中應注意事項

1，被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關

2，用手拉拽接近開關引線會損壞接近開關，安裝時最好在引線距開關10厘米處用線卡固定牢固

3，不應用腳踏接近開關，安裝時最好設置保護罩殼

4，開關使用距離應設定在額定距離的2/3以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。

接近開關使用和安裝注意事項

1）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。

2）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。

使用過程中應注意事項

1被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關

2用手拉拽接近開關引線會損壞接近開關，安裝時最好在引線距開關10厘米處用線卡固定牢固

3不應用腳踏接近開關，安裝時最好設置保護罩殼

4開關使用距離應設定在額定距離的2/3以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。
