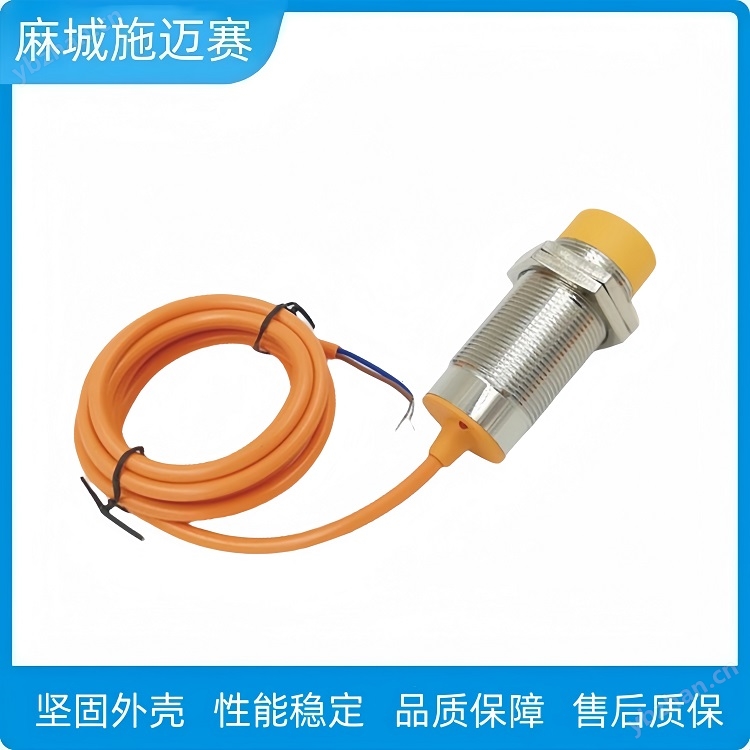

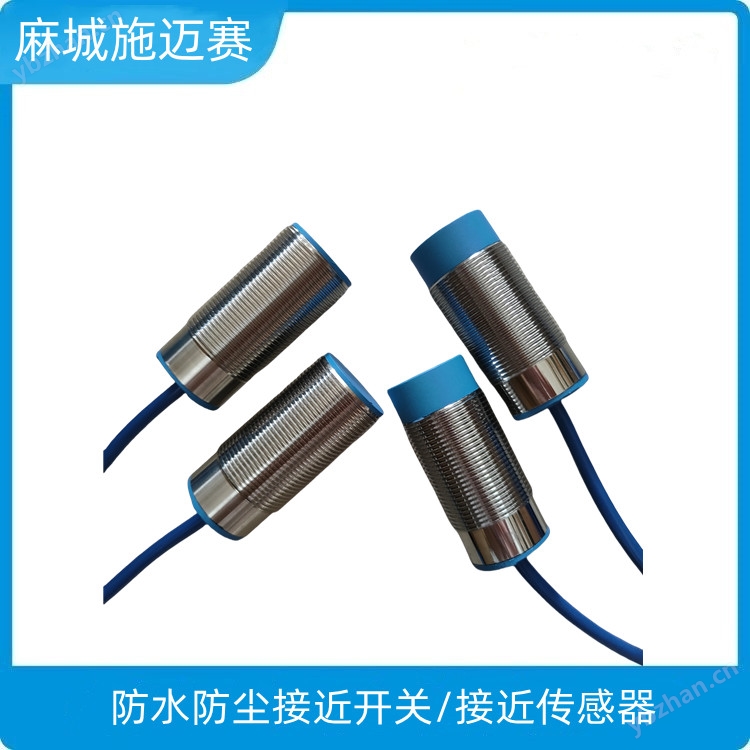

二線制接近傳感器SN-E30J150DK,24V500mA是一款性能不錯的國產長距離接近開關，非常適合在工業自動化中檢測較遠距離的金屬物體，可以用以檢測各種金屬體，靈敏度高，頻率響應快，重復定位精度高，瞬變過程短，輸出功率大,急電特性好，工作穩定可靠，使用壽命長等優點。當有物體移向接近開關，并接近到一定距離時，位移傳感器才有“感知”，開關才會動作。通常把這個距離叫“檢出距離”。不同的接近開關檢出距離也不同。有時被檢測驗物體是按一定的時間間隔，一個接一個地移向接近開關，又一個一個地離開，這樣不斷地重復。不同的接近開關，對檢測對象的響應能力是不同的。這種響應特性被稱為“響應頻率”。該型號開關通過模塊化設計與寬溫特性，可無縫集成于PLC控制系統，是提升工業自動化設備可靠性與精度的關鍵元件。
接近開關兩線制
接近開關兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。
接近開關三線制引線有顏色標識
接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。
接近開關三線制接線，因為接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。如果是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。如果是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。
接近開關怎么判斷是NPN型還是PNP型
由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又因為二極管正向?qū)w反向截止。三極管可以看作是由兩個二極管組成。而又知道接近開關電源正極，它就相當于三極管的基極，因此以電源正作為出發點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，如果分別測量電阻很小，在交換表筆測量，如果分別測量電阻很大，那么可以此接近開關是NPN型，反之是PNP型接近開關。
兩線制接近開關
（1）有兩根線
（2）需要串聯在電路上使用
（3）相當于一個普通開關，有正負極
三線制接近開關
（1）有三根線
（2）需要單獨供電電源才能工作
（3）一路輸出，兩種輸出形式：NPN/PNP
四線制接近開關
（1）有四根線
（2）需要單獨供電電源才能工作
（3）兩路輸出，NC/NO
（4）輸出形式：NPN/PNP
二線制接近開關SN-E30J150DK的技術特性與應用解析
二線制接近開關SN-E30J150DK是一款適用于工業自動化場景的無觸點檢測元件，其核心參數與性能特點如下：
核心技術參數與結構特點
供電與輸出規格：采用直流24V供電，最大輸出電流500mA，符合二線制電路設計，可直接接入PLC控制系統實現信號傳輸。
檢測性能：檢測距離達15mm（E30系列標準值），采用電感式原理，通過金屬目標感應產生渦流使振蕩器停振，觸發無觸點開關信號輸出，響應頻率快且重復誤差低。
環境適應性：外殼采用鎳銅合金材質，防護等級IP67，工作溫度范圍-25℃至+150℃，可耐受油霧、水濺等苛刻工業環境1。
結構形式：螺紋圓柱外形（全螺紋設計），整體式無運動部件，安裝方式支持埋入式或露出式，配備黃色LED指示燈用于工作狀態可視化。
型號含義解析 (SN-E30J150DK)
SN: 通常是品牌系列代號。很多國產傳感器品牌會用類似的字母組合，例如上海滬工、浙江洞頭等品牌都有SN系列。它代表一種特定的產品線。
E30: 這指的是傳感器的外形尺寸和外殼材質。E 通常代表圓柱形，30 很可能指傳感器螺紋部分的直徑是 M30（即30mm）。
J: 這個字母很關鍵，它通常代表檢測方式。J 在中國國標和常用命名中代表 “直流常開” (NPN Normally Open)。對于二線制，我們更關注的是輸出狀態。
150: 這代表檢測距離，單位是毫米。所以這款傳感器的檢測距離是 150mm。這是一個相當遠的檢測距離，屬于長距離檢測接近開關。
D: 通常代表 “直流” (DC) 供電。
K: 通常代表 “螺紋型” 的安裝方式。
小結： 這是一款 M30 螺紋尺寸，直流供電，檢測距離為 150mm 的長距離、直流二線制常開型接近開關。
電氣規格 (24V, 500mA)
24V: 這是它的工作電壓。它需要在直流 10-30V 的范圍內（具體請以產品手冊為準，但24V是標稱值）才能正常工作。
500mA: 這是一個非常關鍵的參數，但它不是指開關本身的工作電流，而是指它的最大負載電流或開關容量。
重要提醒： 對于二線制傳感器，這個 500mA 表示：
它能夠控制的最大電流是 0.5 安培。您所接的負載（如PLC的輸入點、中間繼電器、小接觸器的線圈）的工作電流必須小于這個值。
它本身在導通時會有一定的電壓降（漏電流），通常在 1.5mA 到 3mA 左右。這個電流必須足夠大，以保證PLC等設備能識別到“ON”信號，但又不能太大以免造成能耗和發熱。
二線制接線與工作原理
二線制接近開關只有兩根線：棕色（+V） 和 藍色（0V / GND）。
工作原理：
它串聯在負載和電源之間。
無目標時：開關處于高阻態（可以理解為“關斷”），電路中只有很小的漏電流（如2mA），不足以驅動負載，負載不工作。
有目標時：開關內部導通（變?yōu)椤暗妥钁B(tài)”），電流（最大500mA）流過開關和負載，驅動負載工作。
接線方法：
將棕色線接到直流電源的正極（+24V）。
將藍色線接到您的負載（如PLC輸入點、繼電器線圈）的一端。
將負載的另一端接到直流電源的負極（0V / GND）。
二線制接近傳感器SN-E30J150DK,24V500mA
工作原理與執行標準
感應機制：基于振蕩器交變磁場檢測原理，當金屬物體進入感應距離時，目標內渦流導致磁場衰減，觸發開關電路輸出信號，實現非接觸式檢測。
執行標準：符合GB/T14048.10和IEC60947-5-2標準，確保與工業自動化系統的兼容性和安全性。
典型應用場景與優勢
適用行業：廣泛應用于機床限位控制、流水線計數、冶金設備定位、化工量產線自動化等領域，可替代傳統機械限位開關。
核心優勢：
非接觸檢測避免機械磨損，壽命長達10萬次以上；
無觸點輸出抗干擾能力強，適合高頻次開關場景（如2KHz開關頻率）；
全金屬外殼與IP67防護設計，適應粉塵、潮濕等惡劣環境。 高頻開關模塊
應用注意事項
負載匹配：這是最重要的點。請確認您的負載（如PLC的DI點）的電流消耗遠小于500mA。PLC的輸入點通常只需要5-20mA，所以沒問題。如果您直接驅動一個線圈電阻太小的繼電器，可能會超過500mA而損壞開關。
電壓降：二線制開關導通時會有約 1.5V - 3V 的電壓降。這意味著負載兩端得到的電壓不是完整的24V，而是21V-22.5V左右。對于PLC、繼電器等，這個電壓在正常工作范圍內。
漏電流：在關斷狀態下，仍有微小電流（漏電流）流過負載。如果負載是很好阻抗的設備，這個微小電流可能會被誤認為是“ON”信號。但對于絕大多數工業控制器，它們的輸入門檻都設計為能忽略這個漏電流。
極性保護：務必正確連接電源正負極，反接可能會損壞開關。
短路保護：雖然它有500mA的容量，但輸出端直接短路到地或電源正極仍然是非常危險的操作，極易燒毀內部元件。
二線制接近開關SN-E30J150DK,24V,500mA
安裝與選型注意事項
安裝規范：需確保感應面與目標金屬的垂直距離在15mm以內，接線時區分電源線（棕色）與輸出線（藍色），并遵循斷電接線流程。
選型建議：根據目標材質（鐵、鋁等）調整檢測距離補償值，若用于高速計數場景需確認開關頻率是否滿足需求（建議≤2KHz）。
接近開關使用和安裝注意事項
1）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
2）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
使用過程中應注意事項
1被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關
2用手拉拽接近開關引線會損壞接近開關，安裝時最好在引線距開關10厘米處用線卡固定牢固
3不應用腳踏接近開關，安裝時最好設置保護罩殼
4開關使用距離應設定在額定距離的2/3以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。
