常開電感式接近開關FRT30E10NK NPN湖北省麻城市施邁賽接近開關主要結構簡單，靈敏度高， 分辨力高，能感受。是一款NPN常開觸點的電感式傳感器，具備非接觸式檢測能力，工作距離為10mm，支持250VAC電壓環境。其核心原理是通過振蕩器產生交變磁場，當金屬目標進入感應范圍（10mm）時，目標內產生渦流導致磁場衰減，觸發開關電路轉換信號，實現對設備的非接觸式控制。該開關由振蕩器、開關電路及放大輸出電路三部分組成，可在惡劣環境下穩定工作，適用于金屬物體的位置檢測與限位控制。當物體接近感應開關表面一定的距離，不需要機械接觸，也不需要任何壓力就能使開關動作，從而驅動直流電或給電腦（PLC）裝置提供控制指令。接近開關是開關型傳感器的一種（即無觸點開關），它既有行程開關特性，同時也具有傳感器的性能，性能穩定可靠，頻率響應快，使用壽命長，抗干擾力強等，并具有防水、防腐蝕、防震的特點。

電感式接近開關工作原理

電感式接近開關屬于一種有開關量輸出的位置傳感器，它由LC高頻振蕩器和放大處理電路組成，利用金屬物體在接近這個能產生電磁場的振蕩感應頭時，使物體內部產生渦流。這個渦流反作用于接近開關，使接近開關振蕩能力衰減，內部電路的參數發生變化，由此識別出有無金屬物體接近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是金屬物體。

接近開關的主要功能

檢驗距離檢測電梯、升降設備的停止、起動、通過位置；檢測車輛的位置，防止兩物體相撞檢測；檢測工作機械的設定位置，移動機器或部件的極限位置；檢測回轉體的停止位置，閥門的開或關位置；檢測氣缸或液壓缸內的活塞移動位置。

產品特點

1、放大電路一體式設計,

2、內部元件全部采用進口件,

3、高可在150℃的惡劣環境中應用,

4、使用壽命長、高可靠性,

5、浪涌,過載,逆極性保護功能,

6、防水等級:IP67,可在水中應用

7、安裝方式:埋入式,非埋入式,

8、檢測距離:可調（單位mm）

9、輸出方式:NPN/PNPNO/NC,

10、電源電壓:10-30VDC,AC220V

11、外形規格:M12/M18/M30*1*51mm,

12、環境溫度:-25…150℃

13、外殼材料:鎳銅合金

14、連接方式:2m硅膠電纜

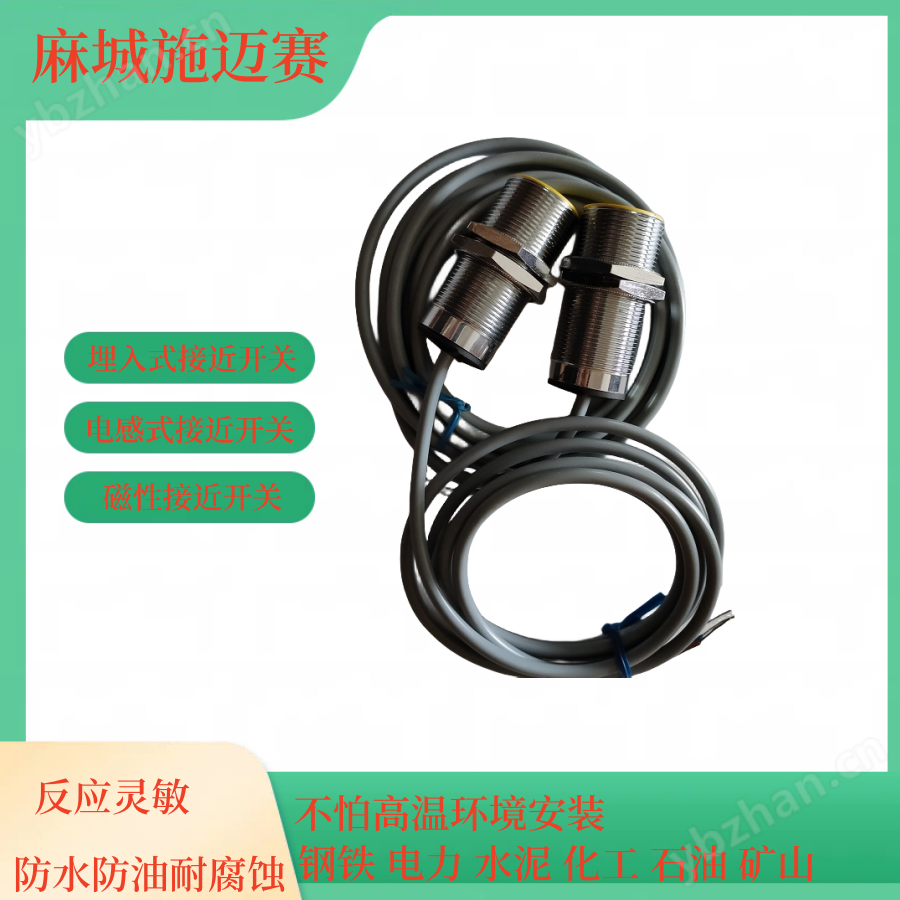

常開電感式接近開關FRT30E10NK NPN

基礎電氣參數

關鍵性能特性

環境適應性：具備防短路、過載保護及極性反接保護，抗電磁干擾能力強，適合高溫、多塵等惡劣工業場景。

安裝靈活性：支持接插件式或電纜安裝，直徑30mm的不銹鋼外殼可適應埋入式或非埋入式安裝需求。

假信號抑制：內置信號處理電路，可有效避免外部干擾導致的誤觸發。

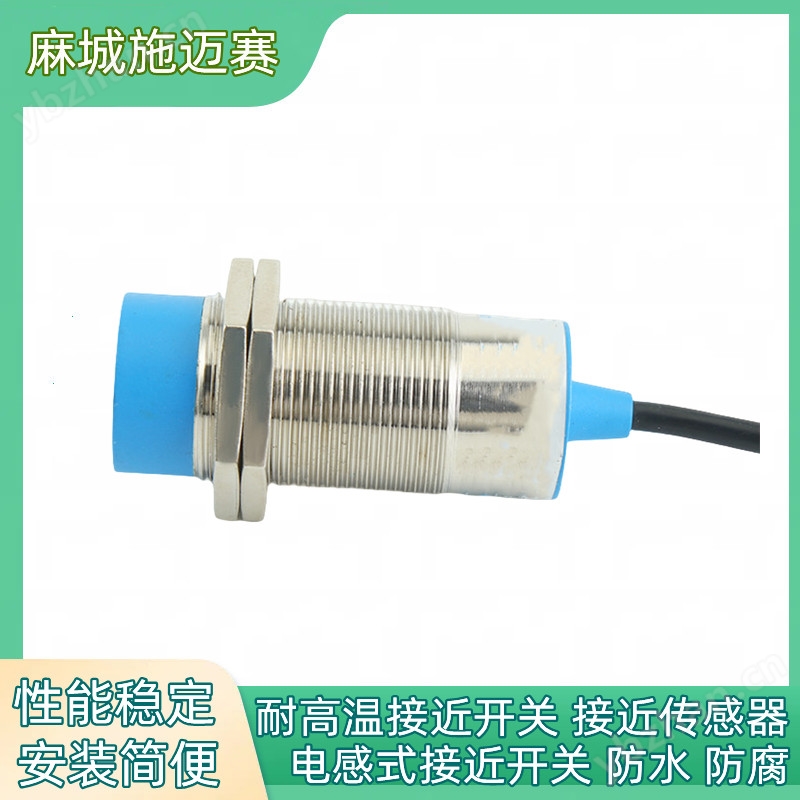

電感式接近開關FRT30E10NK NPN 常開 距離：10mm 250VAC

典型應用場景

鋼鐵冶金行業

方坯連鑄、板坯加熱爐、棒線材軋線等量產線的位置檢測與限位控制。

高溫環境下的金屬部件定位，如熱軋卷取機的卷材位置監測。

通用工業自動化

機床設備的行程控制、傳送帶物料計數。

汽車制造中的焊接工位金屬件檢測，替代傳統機械限位開關以提高壽命

惡劣環境特殊應用

戶外或潮濕環境下的設備狀態監測（如防水度開關、冷熱溫度區切換控制）。

粉塵濃度高的車間內，通過非接觸式檢測減少機械磨損。

電感式接近開關的選型與同類對比

與其他型號差異

選型注意事項

檢測物體材質：優先檢測磁性金屬（如鐵、鋼），非磁性金屬（銅、鋁）會使檢測距離縮短約30%-50%。

電源匹配：直流型需確認電壓范圍（如10-30VDC），避免與AC電源混用。

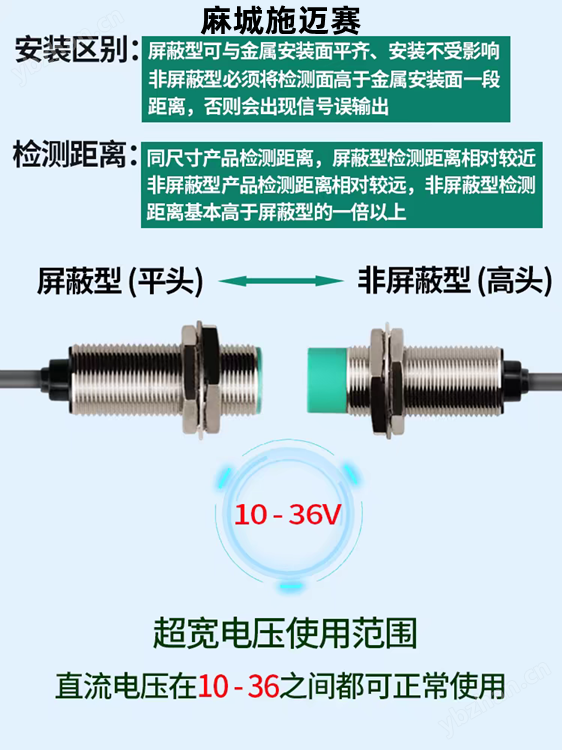

安裝方式：埋入式需確保外殼與金屬安裝面齊平，非埋入式需露出感應頭以保證檢測距離。

接近開關具有結構簡單、靈敏度高、分辨力高，能感受0.01μm甚至更小的位移、無反作用力、動態響應好、能實現非接觸測量、能在惡劣環境下工作等優點，而且隨著新工藝、新材料問世，特別是電子技術的發展，使干擾和寄生電容等問題不斷得以解決，因此越來越廣泛地應用于各種測量中。

電感式接近開關由三大部分組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目標接近這一磁場，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。

應用范圍

被廣泛應用于各種機械、機床制造業、紡織、造紙、煙草、輕工、食品、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑等各行各業。

如限位、定位檢測，自動計數，測速，自動保護，工業量產自動流水線及微機信號，數控裝置等應用。

產品應用行業

鋼鐵廠、電廠、水泥廠、礦山及類似高溫行業，和高溫環境、高溫金屬物體

特性：

★環境溫度-40--+200℃

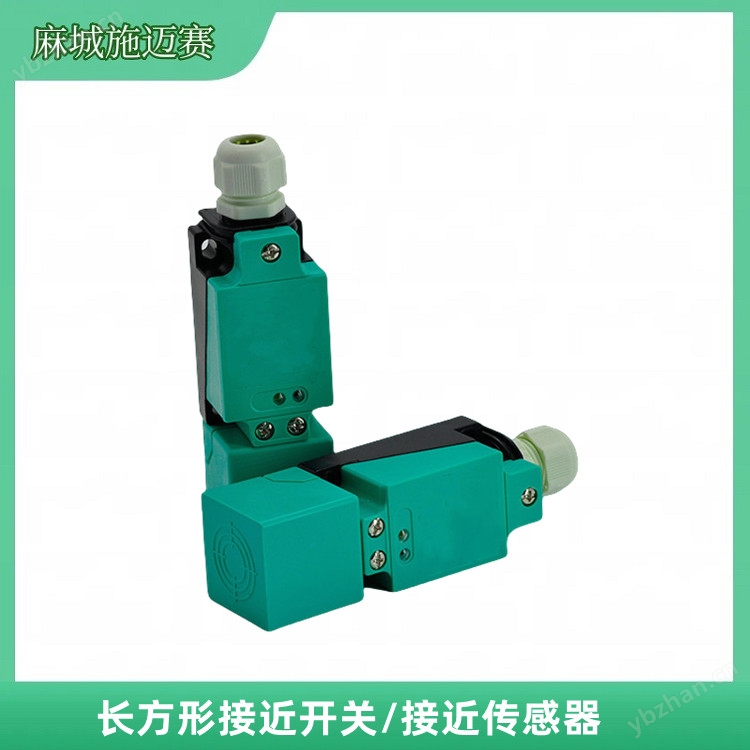

★規格M12,M18，M30，SP80，SP140

★檢測距離1mm--40mm可選。

★電纜硅膠電纜及特氟龍電纜

★感應方式齊平安裝、非齊平安裝

★輸出方式：PNP/NPN NO/NC DC NO/NC AC NO/NC

電感式接近開關FRT30E10NK NPN 常開 距離：10mm 250VAC由高頻振蕩、檢波、放大、觸發及輸出電路等組成。振蕩器在傳感器檢測面產生一個交變電磁場，當金屬物體接近傳感器檢測面時，金屬中產生的渦流吸收了振蕩器的能量，使振蕩減弱以至停振。振蕩器的振蕩及停振這二種狀態，轉換為電信號通過整形放大轉換成二進制的開關信號，經功率放大后輸出。振蕩電路中的線圈L產生一個高頻磁場。當目標物接近磁場時，由于電磁感應在目標物中產生一個感應電流（渦電流）。隨著目標物接近傳感器，感應電流增強，引起振蕩電路中的負載加大。然后，振蕩減弱直至停止。傳感器利用振幅檢測電路檢測到振蕩狀態的變化，并輸出檢測信號。

電感式接近開關。它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是導電體。

接近開關也叫接近傳感器，又稱無觸點行程開關，它除了可以完成行程控制和限位保護外，還是一種非接觸型的檢測器件，用作檢測零件尺寸和測速等，也可用于變頻計數器、變頻控制的脈沖發生器、傳動機械的位置控制和自動加工程序的銜接等。特點有性能穩定、壽命長、微功耗、定位精度高、動作響應頻率高、防水防塵耐油、IP67防護適應惡劣的工作環境等優點。

（1）接近開關有兩線制和三線制之區別，兩線制接近開關工作電壓分為AC（交流）和DC（直流）電源，三線制接近開關又分為NPN型和PNP型，它們的接線方式是不同的。還有量產四線制產品，四線制是在三線基礎上實現了常開（NO）+常閉（NC）雙信號端，為客戶減少庫存和成本。

（2）兩線制接近開關的接線方式比較簡單，接近開關與負載串聯后接到電源即可，DC電源產品需要區分紅（棕）線接電源正端、藍（黑）線接電源0V（負）端，AC電源產品則不需要。

（3）三線制或四線制接近開關的接線：棕色線（BN）接電源正（+）端；藍線線（BU）接電源0V（負）端；黑色線（BK）或者白色線（WH）為信號端，應連接負載。

（4）三線制或四線制負載接線是這樣的：除負載連接接近開關信號一端，對于NPN型接近開關，負載的另一端應接到電源正（+）端；對于PNP型接近開關，負載的另一端則應連接到電源0V（負）端。

（5）接近開關的負載可以是信號燈、小型繼電器線圈、可編程控制器PLC的數字量輸入模塊。

（6）用于可編程控制器PLC需要特別注意接到PLC數字輸入模塊的三線制或四線制接近開關的型式選擇。PLC數字信號輸入模塊一般可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出（日本模式），此時一定要選用NPN型接近開關；另一類的公共輸入端為電源正端，電流從輸入模塊流入（歐洲模式），此時，一定要選用PNP型接近開關。

（7）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余漏電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余漏電流之類不利因素的困擾，因此工作時更為穩定可靠。

接近傳感器在布線及接線時應注意的問題：

1)電力線、動力線應盡量遠離接近開關引線，無法避免時應將電金屬管套在外部并接地，以防開關損壞或誤動作；

2)嚴禁通電接線，并應按接線輸出回路原理圖接線；接近開關總代理

3)不要用兩個接近開關的輸出線控制同一個繼電器的同一個線圈，否則將無法辨認動作的來源，有時甚至產生誤動作。

接近開關安裝過程中應注意事項：

1)被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關；

2)用手拉拽接近開關引線會損壞接近開關，安裝時在引線距接近開關10厘米處用線卡固定牢固；

3)不應用腳踏接近開關，安裝時設置保護罩殼；

4)開關使用距離應設定在額定距離的80%以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。

5）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外;在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。

6）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離;并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
