工業設備用接近開關SN-B6N-ZLL2

接近開關在工業控制中的應用概述

接近開關作為一種非接觸式位置檢測裝置，廣泛應用于各類自動化設備中，用于實現位置監測、狀態控制等功能。常見的接近開關類型包括電感式、電容式、光電式、磁感式等，不同類型具有不同的工作原理和適用場景，例如電感式適用于金屬物體檢測，電容式可檢測非金屬物體，光電式對物體材質和顏色不敏感等。在工業控制中，接近開關需滿足特定工況要求，如耐腐蝕、抗振動、防爆等，以確保穩定可靠運行。

SN-B6N-ZLL2在梳擺篩軸間斷控制箱中應用的建議工況適配性分析

梳擺篩軸間斷控制箱的工作環境可能存在振動、粉塵等干擾因素，因此需從以下方面評估接近開關的適配性：

• 抗振動能力：梳擺篩運行時產生的機械振動易導致傳統機械式開關誤動作，應選擇抗振動能力強的非接觸式接近開關，如采用IP67及以上防護等級的型號，以抑制振動干擾。

• 檢測距離與安裝：需根據篩軸的運動范圍確定合適的感應距離，避免因物料附著或機械位移導致誤檢測。例如，同類接近開關通常感應距離為5mm，若選擇8mm感應距離的型號，可減少結晶、粉塵附著的影響1。

• 電氣參數匹配：確認控制箱的工作電壓（如10-60VDC）、輸出類型（NPN/PNP）與接近開關參數是否一致，確保接線后信號穩定傳輸。

工作原理：
接近開關是利用振蕩器原理，檢測物體的有無、通過、部件流，行程終了，旋轉、計數等。
整體式，由檢測部分和控制部分組成，無運動部件。
非接觸檢測，避免了對傳感器自身和目標物的損壞。
無觸點輸出，操作壽命長。
即使在有水或油噴濺的苛刻環境中也能穩定檢測。
反應速度快。
小型感測頭，安裝靈活

應用范圍
被廣泛應用于各種機械、機床制造業、紡織、造紙、煙草、輕工、食品、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑等各行各業。
如限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等應用。

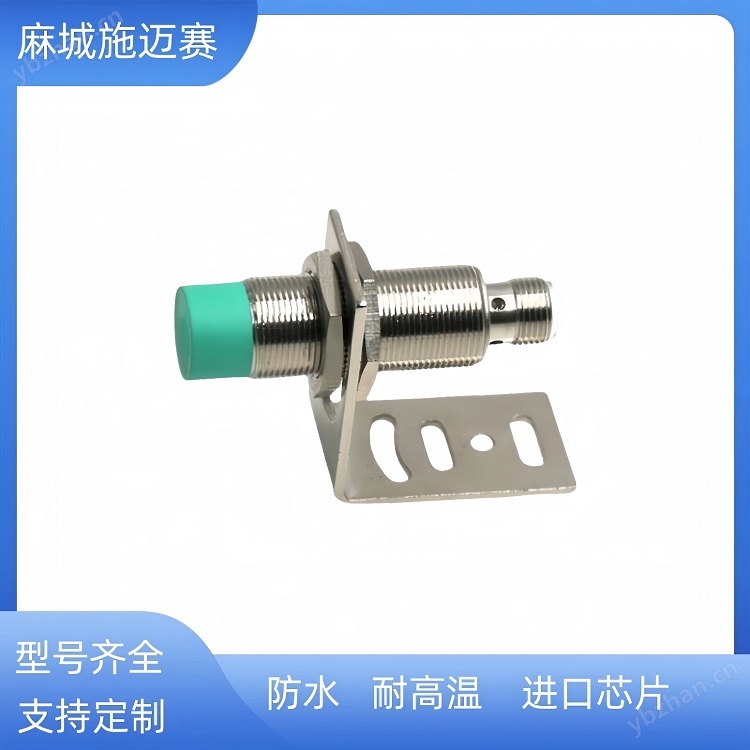

工業設備用接近開關SN-B6N-ZLL2

產品特點和用途：

1、能檢測各種金屬物體，銅，鐵
2、具有浪涌保護功能
3、外殼材料：聚四氟 不銹鋼
4、防護等級IP67 IP68
5、使用進口芯片生產制造
6、超小型系列，精準小巧耐用，快速
7、超遠檢測距離，可靠，穩定，普通檢測距離的2-3倍
8、 全金屬封裝、高防護等級、防碰撞、防腐蝕、耐酸堿。

接近開關按其外型形狀可分為園柱型、方型、溝型、穿孔（貫通）型和分離型。園柱型比方型安裝方便，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測通過槽內的物體，貫通型在我國很少生產，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測裝置等。
接近開關按供電方式可分為；直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。
兩線制接近開關
兩線制接近開關安裝簡單，接線方便；應用比較廣泛，但卻有殘余電壓和漏電流大的缺點。
直流三線式
直流三線式接近開關的輸出型有NPN和PNP兩種，70年代日本產品絕大多數是NPN輸出，西歐各國NPN、PNP兩種輸出型都有。PNP輸出接近開關一般應用在PLC或計算機作為控制指令較多，NPN輸出接近開關用于控制直流繼電器較多，在實際應用中要根據控制電路的特性進行選擇其輸出形式。

 接近開關按供電方式可分為；直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。

接近開關有兩線、三線之分，三線制的有PNP、NPN兩種接法，分別對應相應的PLC輸入點，比如源型和漏型的輸入點。接線時可以根據線的顏色區分，棕色或者紅色接電源正極，藍色接電源負極，黑色接輸入信號。

接近開關產品概述：

接近開關又稱無觸點接近開關，集成化接近開關是我廠根據國外技術,引進法國湯姆遜元件制造的新型集成接近開關。產品品種規格齊全,外型結構多樣,電壓范圍寬,重復精度高,頻率響應快,抗干擾性強,使用壽命長。開關內腔充以樹脂其全封閉,具有耐振動、耐腐蝕、防水、防油等特點。

接近開關SN-B6N-ZLL2梳擺篩軸間斷控制箱使用

接近開關安裝過程中應注意事項：
1)被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關；
2)用手拉拽接近開關引線會損壞接近開關，安裝時在引線距接近開關10厘米處用線卡固定牢固；
3)不應用腳踏接近開關，安裝時設置保護罩殼；
4)開關使用距離應設定在額定距離的80%以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。
5）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外;在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
6）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離;并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。

接近開關使用注意事項：
1、直流型開關必須用直流穩定壓電源，并確保穩壓電源波紋Vpp≤10%，絕緣變壓器的次級交流電源經全波整流后，用電解電容濾波（一般為470-1000uF)后的直流電源，用用直流穩壓器供電。（特別注意：未經電容濾波不能使用）。

2、兩線制開關必須先進負載再接至電源，若直接連接電源會使開關損壞。

3、開關不得超過額定技術參數使用。

4、嚴禁通電接線，嚴格按接線圖上色標接線。考慮到使用環境的影響，調整開關感應面與檢測體之間的距離，一般取額定動作距離Se的80%。
5、若有高壓線和動力線通過接線開關電線附近時，為防止開關受感應誤動作或損壞，請用單獨金屬管屏蔽。

6、直流型開關使用電感性負載時，若系統有較大干擾脈沖時，請?jiān)陂_關斷接干擾脈沖抑制器件。

7、兩線制開關一般不宜并聯或串聯使用，建議改用繼電器串，并聯使用。

8、不同材質的金屬檢測體對動作距離的影響：
9、電容式接近開關動作距離可通過靈敏度微調電位器進行調節(切記在距離臨界狀

 使用接近開關需注意：

1.請不要用在日光下或水濺的地方，本產品盡量避免用在戶外

2.請不要將接近開關的電線靠近電力線、高壓線，為防止誤動作和破損，請單獨設置金屬配管進行配線

3.請不要過分的拉扯電線

4.請不要使接近開關受強烈沖擊

5.請不要將接近開關用在有化學溶劑的環境，比如：強堿、強酸

6.請不要過分的用力緊固，緊固時請加用墊圈

 維護與故障處理

• 定期清潔：由于梳擺篩可能產生粉塵，需定期清理接近開關的感應面，防止粉塵覆蓋影響檢測精度。

• 腐蝕防護：若環境存在腐蝕性氣體或液體，可選擇具有耐蝕涂層（如PTFE）或鎳鋁青銅合金殼體的型號，降低腐蝕風險1。

• 故障排查：若出現信號異常，可檢查感應距離是否偏移、接線是否松動、電源電壓是否穩定，或更換感應芯片、調整安裝位置以恢復正常工作12。

總結

在梳擺篩軸間斷控制箱中使用接近開關時，需優先考慮工況適配性（抗振動、防護等級、檢測距離）、電氣參數匹配及功能邏輯設計。建議參考同類工業應用中接近開關的安裝優化方案（如雙螺母防松結構、溫度補償電路），并結合實際運行情況進行參數調試和維護，以確保梳擺篩軸的穩定間斷控制。若需準確應用SN-B6N-ZLL2型號，建議進一步查閱該型號的技術手冊，確認其材質、感應性能、防爆等級等參數是否滿足具體工況要求。
