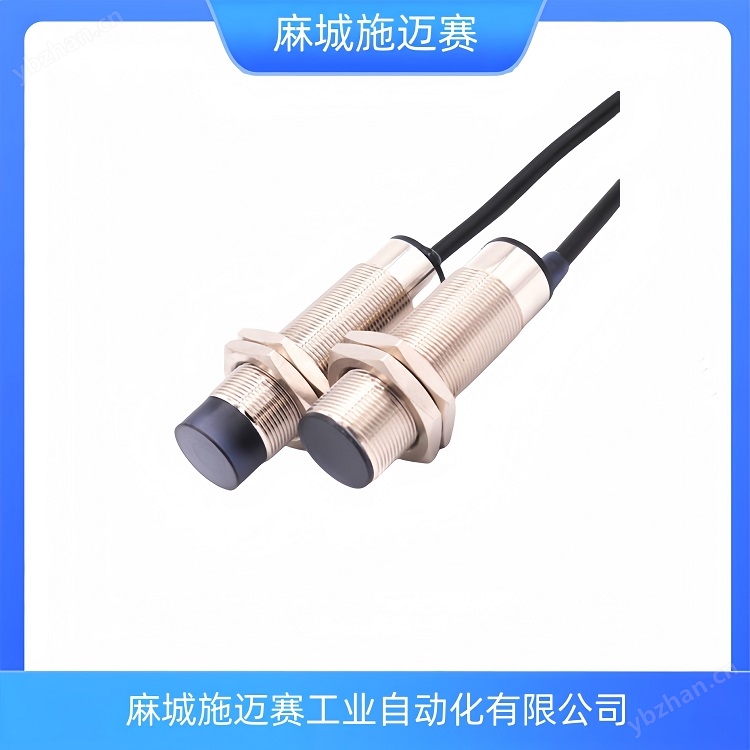

接近開關SBN1-R108PA2 PNP常開10-60V電感式接近開關由三大部分組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目標接近這一磁場，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。是一款工業級傳感器，適用于金屬物體的非接觸檢測，是利用導電物體在接近能產生電磁場的接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是導電體。由電感線圈和電容及晶體管組成振蕩器，并產生一個交變磁場，當有金屬物體接近這一磁場時就會在金屬物體內產生渦流，從而導致振蕩停止，這種變化被后極放大處理后轉換成晶體管開關信號輸出。
基本參數
型號：SBN1-R108PA2/PNP
類型：電感式（僅檢測金屬物體）
輸出配置：
PNP 三極管輸出（高電平有效）
常開（NO）：無目標時輸出斷開，檢測到目標時輸出導通。
電源電壓：DC 10-60V（寬電壓設計，適應多種工業電源）。
外殼尺寸：M18×1（螺紋直徑18mm，螺距1mm，安裝尺寸）。
性能規格
檢測距離：
額定距離 8mm（具體以規格書為準，實際距離可能因金屬材質差異略有變化）。
響應頻率：
典型值約 1kHz（快速響應，適合高速檢測場景）。
輸出電流：
通?！?00mA（需確認規格書，避免過載）。
保護功能：
反極性保護、短路保護（增強可靠性）。
接線方式（PNP常開）
棕色線（+V）：接電源正極（DC 10-60V）。
藍色線（GND）：接電源負極。
黑色線（OUT）：輸出信號線（檢測到目標時輸出高電平）。
屏蔽線（可選）：抗干擾接地（復雜電磁環境建議使用）。
電感式接近開關SBN1-R108PA2/PNP常開:M18*1:DC10-60V

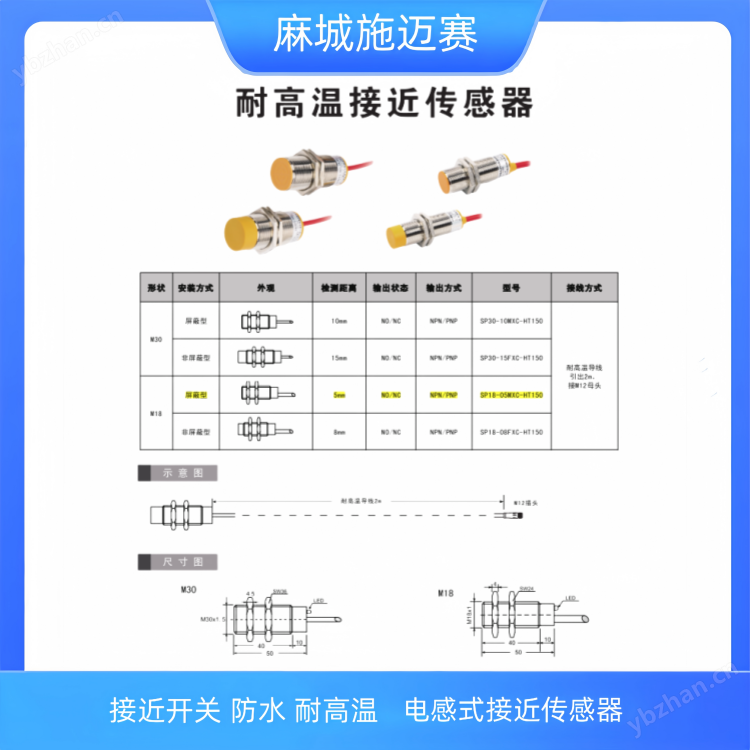

產品特點
1、放大電路一體式設計,
2、內部元件全部采用進口件,

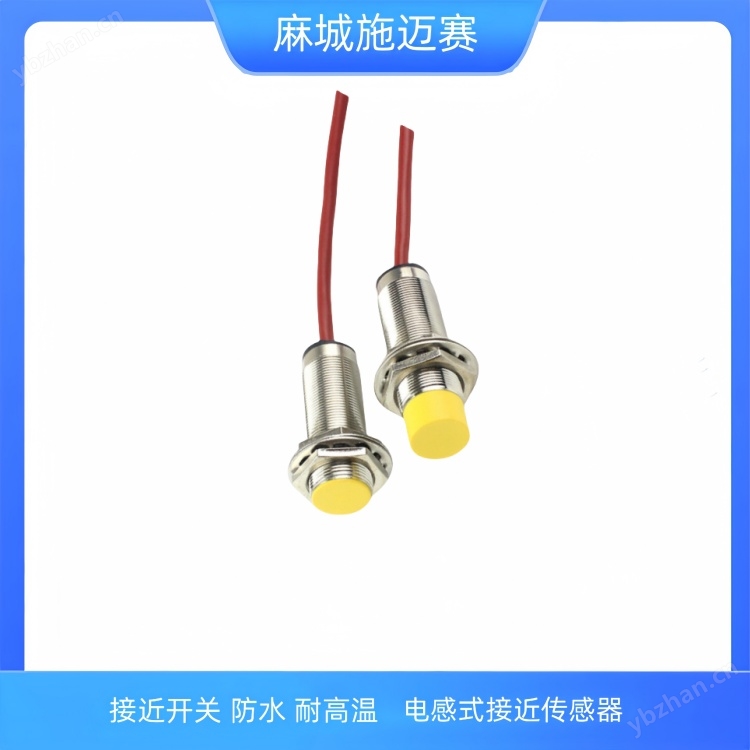

3、高可在150℃的惡劣環境中應用,
4、使用壽命長、高可靠性,
5、浪涌,過載,逆極性保護功能,
6、防水等級:IP67,可在水中應用
7、安裝方式:埋入式,非埋入式,
8、檢測距離:可調（單位mm）
9、輸出方式:NPN/PNPNO/NC,
10、電源電壓:10-30VDC,AC220V

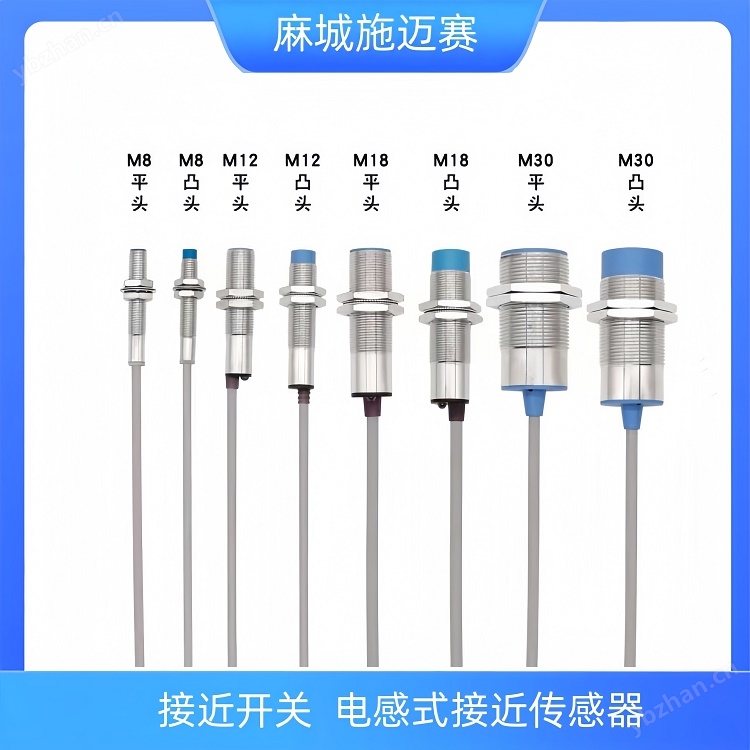

11、外形規格:M12/M18/M30*1*51mm,
12、環境溫度:-25…150℃
13、外殼材料:鎳銅合金
14、連接方式:2m硅膠電纜
接近開關按供電方式可分為；直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。
兩線制接近開關
兩線制接近開關安裝簡單，接線方便；應用比較廣泛，但卻有殘余電壓和漏電流大的缺點。
直流三線式
直流三線式接近開關的輸出型有NPN和PNP兩種，70年代日本產品絕大多數是NPN輸出，西歐各國NPN、PNP兩種輸出型都有。PNP輸出接近開關一般應用在PLC或計算機作為控制指令較多，NPN輸出接近開關用于控制直流繼電器較多，在實際應用中要根據控制電路的特性進行選擇其輸出形式。
接近開關按供電方式可分為；直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。
接近開關有兩線、三線之分，三線制的有PNP、NPN兩種接法，分別對應相應的PLC輸入點，比如源型和漏型的輸入點。接線時可以根據線的顏色區分，棕色或者紅色接電源正極，藍色接電源負極，黑色接輸入信號。
接近開關兩線制
接近開關兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。
接近開關三線制引線有顏色標識
接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。
接近開關三線制接線，因?yàn)榻咏_關三線制有分PNP型NPN型兩種，所以它的接線有區別。如果是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。如果是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。
接近開關怎么判斷是NPN型還是PNP型
由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又因?yàn)槎O管正向?qū)w反向截止。三極管可以看作是由兩個二極管組成。而又知道接近開關電源正極，它就相當于三極管的基極，因此以電源正作為出發點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，如果分別測量電阻很小，在交換表筆測量，如果分別測量電阻很大，那么可以此接近開關是NPN型，反之是PNP型接近開關。
核心參數
檢測對象：必須是導電體。
安裝方式：根據型號推測可能為埋入式或非埋入式（具體需參考產品說明書）。
輸出類型：PNP常開。
供電電壓：DC10-60V[[用戶問題描述]]。
規格尺寸：M18*1[[用戶問題描述]]。
電感式接近開關的共性特點與接線說明共性特點
性能優勢：動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強，且具有防水、防震、耐腐蝕等特點。
功能作用：無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機(plc)裝置提供控制指令。
接近開關SBN1-R108PA2 PNP常開10-60V
接近開關使用方法：
1，在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
2，在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
電感式接近開關SBN1-R108PA2/PNP常開:M18*1:DC10-60V
電感式接近傳感器由高頻振蕩、檢波、放大、觸發及輸出電路等組成。振蕩器在傳感器檢測面產生一個交變電磁場，當金屬物體接近傳感器檢測面時，金屬中產生的渦流吸收了振蕩器的能量，使振蕩減弱以至停振。振蕩器的振蕩及停振這二種狀態，轉換為電信號通過整形放大轉換成二進制的開關信號，經功率放大后輸出。振蕩電路中的線圈L產生一個高頻磁場。當目標物接近磁場時，由于電磁感應在目標物中產生一個感應電流（渦電流）。隨著目標物接近傳感器，感應電流增強，引起振蕩電路中的負載加大。然后，振蕩減弱直至停止。傳感器利用振幅檢測電路檢測到振蕩狀態的變化，并輸出檢測信號。
電感式接近開關。它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是導電體。
接近傳感器在布線及接線時應注意的問題：
1)電力線、動力線應盡量遠離接近開關引線，無法避免時應將電金屬管套在外部并接地，以防開關損壞或誤動作；
2)嚴禁通電接線，并應按接線輸出回路原理圖接線；接近開關總代理
3)不要用兩個接近開關的輸出線控制同一個繼電器的同一個線圈，否則將無法辨認動作的來源，有時甚至產生誤動作。
接近開關安裝過程中應注意事項：
1)被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關；
2)用手拉拽接近開關引線會損壞接近開關，安裝時在引線距接近開關10厘米處用線卡固定牢固；
3)不應用腳踏接近開關，安裝時設置保護罩殼；
4)開關使用距離應設定在額定距離的80%以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。
5）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外;在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
6）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離;并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
使用接近開關需注意：
1.請不要用在日光下或水濺的地方，本產品盡量避免用在戶外
2.請不要將接近開關的電線靠近電力線、高壓線，為防止誤動作和破損，請單獨設置金屬配管進行配線
3.請不要過分的拉扯電線
4.請不要使接近開關受強烈沖擊
5.請不要將接近開關用在有化學溶劑的環境，比如：強堿、強酸
6.請不要過分的用力緊固，緊固時請加用墊圈
關于接近開關維護保養：
為了使接近開關長期穩定工作，和一般的控制機器一樣，請進行下列定期檢查
1.檢測物體及接近開關的安裝位置有無偏移、松動、變形等
2.配線接連部位有無松動、接觸不良、斷線
3.有無附粘金屬粉塵等堆積物
4.使用溫度條件、周圍環境條件等有無異常
5.檢測距離有無異常
