GD8049二線制變送器電流信號隔離配電器(支持HART 一入一出)

一、特性
　　● 給現場二線制變送器配電
　　 ● 二線制變送器信號4~20mA隔離傳輸，單路輸入單路輸出
　　 ● 支持HART 通訊協議通過
　　 ● 配合DCS/PLC等控制系統或其它單元組合儀表應用。
　　 ● 連接至控制系統：各款DCS/PLC 的AI卡，接收有源4～20mA 信號。
　　 ● 適用于連接的現場設備：二線制智能( HART )變送器。
　　 ● 安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接。
二、描述
　　 ① 二線制變送器電流信號隔離配電器
　　 ② 對連接到現場的二線制變送器提供隔離的電源電壓，并將變送器產生的 4～20mA 信號隔離轉換后傳送至控制系統或其它智能儀表。該產品支持 HART 數字信號雙向通訊。
　　 ③ 該隔離配電器采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
三、技術規格

● 產品型號：GD8049
●型號規格（代碼）
　　代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
● 工作電源
　　電源接線：獨立的接線端子 13－，14＋，可帶電拔插
　　電源電壓：20~30VDC
　　電流損耗：24VDC時，＜52mA
　　電源指示：得電時LED燈亮；綠色
● 輸入回路
　　輸入信號：變送器直流電流信號4～20mA；HART 數字信號
　　輸入阻抗：50Ω
　　給變送器的配電電壓：≥16V（供電電源≥22VDC）
　　輸入電流限制：約 24mA
● 輸出回路
　　輸出信號：4～20mA；HART 數字信號
　　電流輸出允許負載：0～550Ω（滿負載 550Ω時, 供電電源≥22VDC）
　　輸出紋波： < 10mVp-p。

● 性能指標
　　標準精度：±0.1%FS
　　溫度漂移：±0.015%/℃
　　響應時間：≤1s（10→ 90%）
　　穩定時間：≤3s
　　電源電壓變動影響：±0.1%（允許電壓范圍）
　　負載電阻變化影響：±0.1%/250Ω
　　通道隔離：輸入－輸出－電源之間隔離
　　絕緣電阻：≥100MΩ/500VDC（AC）
　　隔離能力：1500VAC/1分鐘50Hz
　　抗電磁兼容性：符合IEC61000相關抗電磁標準
● 環境參數
　　工作溫度：0～＋60℃
　　儲運溫度：－20～＋80℃
　　環境濕度：5～＋95％RH（無冷凝）
● 結構及外形尺寸
　　結構：卡裝式；模塊化表芯；ABS材質機殼；拔插式端子
　　外形尺寸：W16×H116×D110（mm），參見外形尺寸圖
　　整機重量：約110g

四、型號選擇

　訂貨須知
　　 1.參照選型舉例，正確規范書寫訂貨型號代碼。
　　 2.若不選擇代碼，則被認同是下列舉例1的訂貨組合方式。
　　　舉例1 需要單通道隔離配電器，用于隔離傳送帶HART通訊協議的二線制智能變送器電流信號
　　　輸入：變送器電流信號4～20mA（HART信號）
　　　輸出：4～20mA（HART信號）　　　
　　　外形尺寸：16×116×110
　　　訂貨代碼為：GD8049-A-01
五、外形尺寸、安裝圖

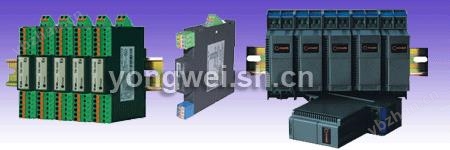

　　● 安裝
　　　1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
　　　2.盡可能垂直安裝，以利于儀表內部熱量散發。

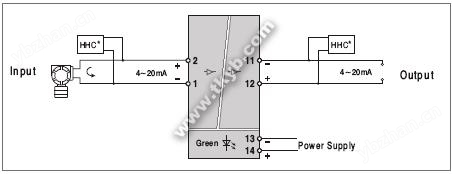

　　● 典型應用
　　　1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
　　　2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
　　　3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。
