混凝土含氣量測定儀用于測量混合料中空氣含量，混凝土可以分成兩個組成部分，即粗集料與砂漿。粗集料粒徑的大小對空氣含量幾乎沒有直接的影響，引進的氣泡乃是分布于混凝土的細顆粒即砂漿之中，并通過砂漿的性能進而決定整個混凝土的性能。亦可表示如下：混凝土含氣量 = 氣泡體積(砂漿)/[粗集料體積+砂漿體積(包括所含氣泡體積)]×99% 。由上表達式即可看出，其中包括“不起作用"的不確定因素即粗集料體積。

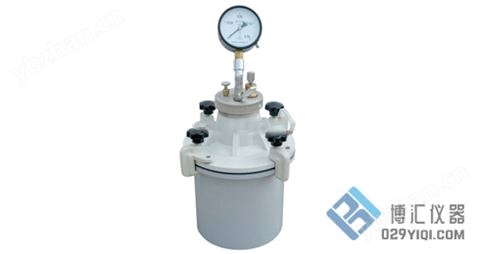

HC-7L混凝土含氣量測定儀概述
HC—7L型混凝土含氣量測定儀適用于集料粒徑不大于31.5mm，含氣量不大于10％，有坍落度的混凝土拌和物中的含氣量。
HC-7L混凝土含氣量測定儀測頂混凝土拌和物中的含氣量，適用于集料顆粒徑不大于40mm,含氣量不大于10%，有塌落度的混凝土。
HC-7L混凝土含氣量測定儀具有操作簡便，測量準確，讀數直觀等優點，是一種的混凝土拌和物含氣量測定儀。其測定方法符合GBJ80-85（普通混凝土拌和物性能試驗方法）關于混凝土拌和物含氣量試驗的有關規定。
HC-7L混凝土含氣量測定儀特點 混合式氣壓法含氣量測定儀，符合中華人民共和國，2005-08-01發布的《公路工程水泥及水泥混凝土試驗規程》，（ＪＴＧ Ｅ30-2005）中混凝土拌和物含氣量試驗，（Ｔ0526-2005）的全部規定，本儀器同量缽和量缽蓋采用優質不銹鋁材料制造，防腐蝕，外形美觀，裝拆方便。
HC-7L混凝土含氣量測定儀加壓方式與調整 儀器加壓采用手動加壓，同時氣室壓力應大于0.1MPa，然后仔細旋動調整閥使氣室壓達到0.1MPa即可進行下一步試驗。
HC-7L混凝土含氣量測定儀量缽容積的標定 先稱量含氣量測定儀量缽加玻璃板總重，然后量缽加滿水，用玻璃板沿量缽頂面平推，使量缽內盛滿水而且玻璃板下無氣泡，擦干缽體外表面后連同玻璃板一起稱重，兩次質量的差值除以該溫度下水的密度即為量缽的容積V。
HC-7L混凝土含氣量測定儀含氣量0%點的標定 把量缽加滿水，將校正管2接在缽蓋下面小龍頭底部孔內，將缽蓋輕放在量缽上，用夾子夾緊使其氣密良好，并用水平儀檢查儀器的水平，打開小龍頭，松開排氣閥，用注水器從小龍頭處加水，直至排氣閥出水口冒水為止，然后擰緊小龍頭和排氣閥。此時缽蓋和缽體之間的空隙被水充滿。
用手泵向氣室充氣，使表壓稍大于0.1MPa，然后用微調閥調整表壓使其為0.1MPa，按下閥門桿1—2次，使氣室的壓力氣體進入量缽內，讀壓力表讀數，此時指針?biāo)緣毫ο喈?dāng)于含氣量0%。
HC-7L混凝土含氣量測定儀含氣量1%—10%的標定 含氣量0%標定后，將校正管1接在缽蓋小龍頭的上端，然后按一下閥門桿，慢慢打開小龍頭，量缽中的水就通過校正管1流到量筒中，當量筒中的水為缽體容積的1%時關閉小龍頭。
打開排氣閥，使量缽內的壓力與大氣壓平衡，然后重新用手泵加壓，并用微調閥準確地調到0.1MPa，按1—2次閥門桿，此時測得的壓力表讀值相當于含氣量1%，同樣方法可測得含氣量，2%， 3%—10%的壓力表讀值。
以壓力表讀值為橫坐標，含氣量為縱坐標，繪制含氣量與壓力表讀值關系曲線。
混凝土拌和物含氣量的測定方法 1、用濕布擦凈量缽與缽蓋內表面，并使量缽呈水平放置。
2、將新拌混凝土拌和物均勻的裝入量缽內，使混凝土拌和物高出量缽少許。裝料時可用搗棒稍加插搗，裝好后，當用振動臺（振動臺頻率50HZ，空載時振幅0.5±0.1mm）振實時，振動過程中如混凝土拌和物沉落到低于內口，則應隨時添加混凝土拌和物，振動至混凝土表面平整，呈現釉光時即停止振動。 不用振動臺而換用搗棒搗實時，將混凝土拌和物分三層裝入，每層搗實后約為量缽高度的三分之一，插搗地層時搗棒應貫穿整個深度。插搗上層時，搗棒應插入下層10-20mm。每層搗實后，可把搗棒墊在量缽低部，將量缽左右交替地顛擊地面15次。
3、搗時完畢后，應立即用刮尺刮去表面多余的混凝土拌和物，表面如有凹陷應予，然后用鏝刀抹平，并使其表面光滑無氣泡。
4、擦凈量缽和缽蓋邊緣，將O形橡膠密封圈（238×8.6）放于缽蓋邊緣的凹槽內，蓋上缽蓋，用夾子夾緊，使之氣密良好，并用水平儀檢查水平。
5、打開水龍頭和出氣閥，用注水器從小龍頭處往量缽中注水直至水從氣閥口流出，再關緊小龍頭和出氣閥。
6、關好所有的閥們，用打氣筒打氣加壓，使表壓稍大于0.1MPA 【注：1、每當讀取壓力時，用指尖輕彈表盤并待指針停止擺動后再讀數。2、0.1MPA壓力線為儀器的初始?jí)毫€，0.1MPA為儀器的初始?jí)毫?。】HC-7L混凝土含氣量測定儀
7、按下閥門桿2-3次，用木棰輕敲量缽的四周，使壓力均勻分布于試樣各處，再次按下閥門桿，待壓力表指針穩定后，測得壓力表度數，并根據儀器標定的含氣量與壓力表讀數關系曲線，得到所測混凝土拌和物樣品的儀器測定含氣量A值。
混凝土拌和物含氣量測試完畢后 1、打開出氣閥，從量缽中防氣。如須對同一試樣重復測定含氣量時，則重復上述5-7步驟。
2、打開小龍頭，送開夾子，取下缽蓋。
3、倒掉量缽中的混凝土拌和物試樣，清洗缽蓋和量缽的內表面。
4、含氣量測定儀如不邊續使用。需打開微調閥放氣，使氣室壓力與大氣一致。
注：在操作過程中，如氣室壓通過微調閥放盡，而量缽內還有壓力時，不能按下閥門桿，否則會把水吸入氣室，使以后的測試產生誤差。
混凝土含氣量測定儀試驗結果計算 含氣量按下式計算：
A=A1-C
其中：A-混凝土拌和物量（%）
A1-儀器測定含氣量（%）
C-集料含氣量（%）
以兩次測值的平均值作為試驗結果。如兩次含氣量測值相差0.2%以上時，須找出原因重做試驗。
HC-7L混凝土含氣量測定儀技術參數
| 允許適于集料粒徑 | 不大于31.5mm |
| 含氣量 | 不大于10% |
HC-7L混凝土含氣量測定儀技術參數，由西安博匯儀器儀表有限公司技術部提供，網絡部收集整理，僅供廣大新老用戶參考選型使用。如果技術參數有誤，請聯系我公司網絡部及時更正，以免給用戶帶來不必要的損失。
