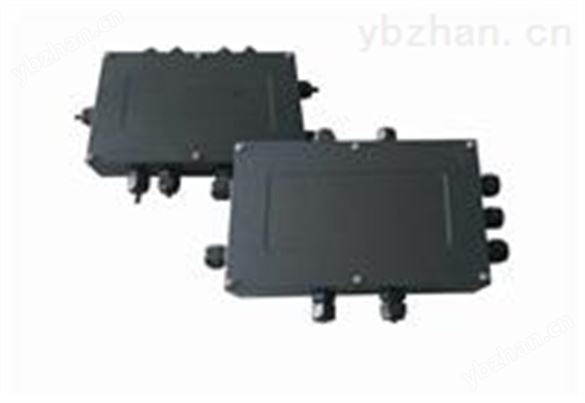

JXH-4稱重傳感器接線盒

（一）            概述

     由于傳感器在出廠時，傳感器的一致性一般補償在一個范圍內，再加上現場使用中的環境因素及安裝方式的限制，給多個傳感器并聯組稱帶來一定的偏載誤差。為解決以上的問題，需選用接線盒通過調整輸出電壓來使各傳感器有效靈敏系數與傳感器輸出阻抗之比（mV/V/Ω）接近一致，從而保證整臺稱偏載輸出平衡。初裝或使用較長時間的稱一旦出現兩個分度值以上的偏載誤差，必須首先調整各支撐點水平，對于有四個以上的傳感器，由于各方面的原因，基礎和機械臺面都或多或少有些變形，使用時間越長，變形越嚴重，造成傳感器受力不一致，只靠電位器的補償是補償不過來的，因此應先調整傳感器的高度，確保偏載誤差在兩個分度值范圍內，再用電位器補償調到基本一致，這是一個反復的過程，調一個角可能影響其它的角，只有反復調試直至平衡。

（二）型號及命名

JXH系列稱重傳感器接線盒有四線、六線、八線、十線四種型號。即：

   JXH-4： 五孔接線盒---四線，適用于4只傳感器組合使用的電子衡器或系統；

   JXH-6： 七孔接線盒---六線，適用于6只傳感器組合使用的電子衡器或系統；

   JXH-8： 九孔接線盒---八線，適用于8只傳感器組合使用的電子衡器或系統；

   JXH-10：十一孔接線盒---十一線，適用于10只傳感器組合使用的電子衡器或系統；

   對于超過10只傳感器的電子衡器或系統，可以通過多只接線盒的組合來實現聯接。

（三）技術說明

●不銹鋼或鋁合金外殼，專用密封接頭，耐用、密封性好。

●采用高精度、低漂移電阻和電位器，保證系統工作的精度和穩定性。

●傳感器連線和信號電纜連線配專用接線端子，保證連接可靠。

●各接線柱旁預留有可焊接線的焊孔，實現焊接接線和插入接線兩用，可自主選擇。

●接線焊接點旁注有代碼標識，方便用戶接線。

●PCB板焊有防浪涌及防感應雷的保護性元器件，可有效防止感應雷和浪涌信號對傳感器及儀表的損壞。

（四）安裝、調試

1、開箱檢查

   請先檢查一下包裝內各部件是否完整。包裝盒內應包括下列部件：

●接線盒      一只

●使用說明書   一份

若缺少部件或部件損壞，請立即與本公司聯系。

2、安裝

將接線盒固定在稱體的合適位置，打開接線盒上蓋，將傳感器電纜線和儀表信號電纜從接線盒相應的接口穿入，按（五）所給的接線圖（以四線為例）將所有電纜連接好，完成后將所有的螺母擰緊，不用的接口用密封橡膠墊片或者橡皮泥堵住，同時擰緊螺母。

3、調試

當電子衡器通過基礎調整，偏載示值誤差在2個分度值以內時，就可通過接線盒電位器來調整至允許誤差范圍內，每個傳感器輸出電壓端對應并聯有一只電位器，出廠時電位器阻值調至中間值，順時針或逆時針旋轉電位器可調旋鈕便可達到調試效果，當無法通過電位器調準時，可繼續通過基礎高度調整再結合電位器調整，*終使各偏載點誤差調至允許誤差范圍內。（注：偏載示值誤差調整至允許誤差范圍內后，稱臺需要重新標定才可保證計量準確性）。
