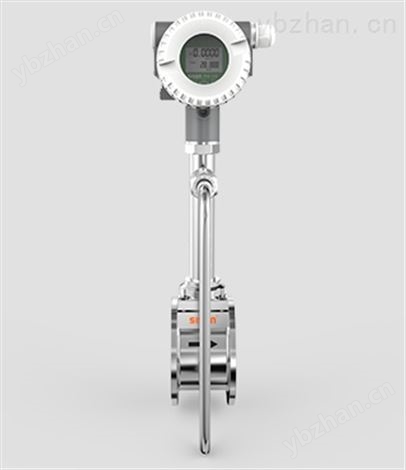

FLVJ壓縮空氣渦街流量計

圖片關鍵詞

1、安裝方便，適用于壓縮空氣、氮氣，氬氣等氣體的測量；

2、一體式溫度壓力雙補償，可直接在表頭上讀取補償后的瞬時流量和累計流量，溫度，壓力等數據；

3、采用電路，采用的FFT頻譜分析數字信號處理技術，下限低抗振性能優異，可安裝在空壓機出口，測量空壓機的產氣量；

4、RS485通訊輸出，配備相關的轉換模塊可輸出NB，GPRS等無線信號，與物聯網平臺配套使用；

5、結構簡單，無孔洞縫隙設計，無磨損、耐臟污，無運動部件，故障率低，具有很高的穩定性和可靠性；

6、渦街流量計使用的信號處理技術，整個系統分析測得的信號，然后消除外部干擾和介質擾動，因此即使在惡劣的過程狀態下仍能實現穩定的測量；

7、渦街流量計的壓電元件是鑲嵌在探頭體內，不接觸介質，內部無填充料，壓力損失小，使用壽命長；

8、渦街流量計原始形成信號，其輸出頻率與流量為線性關系，不存在零點漂移問題。

圖片關鍵詞

壓縮空氣流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關。

安裝條件上，前后直管段是否滿足要求，管道和流量計之間水平或豎直，管道周圍是否便于產品維護；還要考慮到現場的溫度，是否有電磁干擾，是否存在振動。經 濟上，如工廠在線監測選擇流量計，要考慮減少壓損，節約能耗；在大規格的管道上應使用插入式壓縮空氣流量計，減少管路安裝等，以節約成本。另外，應盡可能保證壓縮空氣的潔凈，以免影響測量精度，因此在氣體質量不好或者測量小流量時應加裝油分離器和水分離器等凈化設備。

圖片關鍵詞

公稱口徑	表體內徑	表體外徑（D）	表體長度1（B）	表體長度2（L）	高度（H1）	高度（H2）	公稱口徑	表體內徑（D）	表體長度（L）	螺紋中心距（K）	螺紋孔徑	高度（H）
15	15	54	64	180	350	425	15	15	262	65	14	485
20	20	54	64	185	352	425	20	20	268	75	14	485
25	25	66	64	190	352	425	25	25	268	85	14	485
32	32	66	64	192	352	425	32	32	268	100	18	485
40	40	77	81	195	350	443	40	40	272	110	18	495
50	50	98	74	222	355	435	50	50	281	125	18	508
65	65	115	74	218	363	450	65	65	276	145	18	525
80	80	124	80	230	370	450	80	80	276	160	18	540
100	100	148	80	250	380	476	100	100	278	180	18	560
125	125	165	88	263	393	474	125	125	278	210	18	587
150	150	185	90	290	405	496	150	150	282	240	23	620
200	200	240	98	337	430	550	200	200	288	295	23	670
250	250	298	114	387	455	600	250	250	292	355	26	730
250	250	298	114	387	455	600	300	300	300	410	26	780

能源計量系統

壓縮空氣流量計能源計量系統

圖片關鍵詞

測量介質	壓縮氣體
測量范圍	詳情見FLVJ-K渦街流量計的流量范圍表
口徑	DN15~DN600
連接方式	對夾式、法蘭式
介質溫度（℃）	（-40~80）℃、（-40~400）℃
環境溫度（℃）	（-30~+65）℃ 大氣壓力：86kPa～106kPa
準確度	1.0％、1.5％
流速范圍（m/s）	1.5~60
輸出信號	1：無當?shù)仫@示頻率信號：高電平≥5V低電平1V，方波，脈沖占空比：1：1，射隨器輸出（可選集電極開路輸出） 2：標準電流信號；與流量成比例的（4-20）mA標準電流信號 3：當?shù)仫@示瞬時流量，累積流量計。同時輸出流量成比例的（4-20）mA標準電流信號和脈沖頻率信號或（4-20）mA+HART 4：通訊方式：RS485通訊
供電電源	電壓脈沖型：DC12V、DC24V 標準電流輸出，當?shù)仫@示：DC24V 電池供電當?shù)仫@示鋰電池：3.6V
環境溫度	環境溫度（-40~+55）℃、相對濕度5~90（％）、大氣壓力：86kPa~106kPa
防護等級	IP65用于室內外安裝，IP68可用潛水安裝
防爆等級	本安型Ex ia ⅡC T6 Ga
顯示	瞬時標況流量，累積標況流量，壓力，溫度，瞬時工況流量，瞬時累積流量，頻率
電纜接口	M20×1.5（內螺紋，推薦使用）；1/2NPT（內螺紋）

圖片關鍵詞

口徑	工況流量(m³/h)	流速范圍(m/s)	量程比	口徑	工況流量(m³/h)	流速范圍(m/s)	量程比
15	3~41.3	4.7~65	1：14	100	70.7~1837.7	2.5~65	1：26
20	5~73.5	4.4~65	1：15	125	136.9~2871.4	3.1~65	1：21
25	7~114.9	4.0~65	1：16	150	197.2~4134.8	3.1~65	1：21
32	12~188.2	4.0~65	1：16	200	350.6~7350.9	3.1~65	1：21
40	18.1~294.0	4.0~65	1：16	250	547.8~11485.7	3.1~65	1：21
50	18~459.4	2.5~65	1：26	300	788.8~16539.4	3.1~65	1：21
65	29.9~776.4	2.5~65	1：26	350	1073.6~22512	3.1~65	1：21
80	45.2~1176.1	2.5~65	1：26	400	1402.3~29448	3.1~65	1：21
