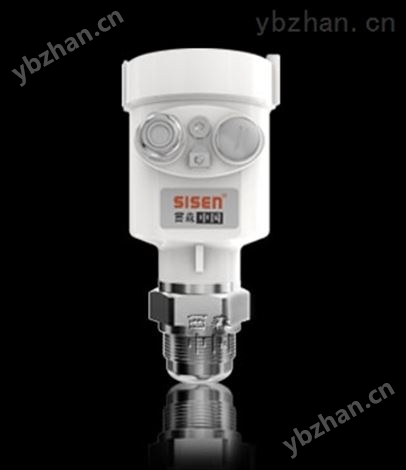

西森AD310A-A3 81GHz四氟透鏡雷達物位計

圖片關鍵詞

AD310A-A2 81GHz四氟透鏡雷達物位計產品特點

雷達物位計采用了高達81GHz的發射頻率，因而具有：

1、非接觸雷達，無磨損，無污染；

2、天線尺寸小，便于安裝；

3、波長更短，對在傾斜的固體表面有更好的反射；

4、測量盲區更小，對于小罐測量也會取得良好的效果；

5、波束角小，能量集中，增強了回波能力的同時，又有利于

避開干擾物；

6、幾乎不受腐蝕、泡沫影響；

7、幾乎不受大氣中水蒸汽、溫度和壓力變化影響；

8、嚴重粉塵環境不會影響電磁波工作；

9、高信噪比，即使在波動的情況下也能獲得更優的性能；

10、高頻率，是測量固體和低介電常數介質的選擇。

圖片關鍵詞

測量原理：雷達物位天線發射的FMCW（調頻連續波信號），經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

AD310A-A2 81GHz四氟透鏡雷達物位計工作原理

注：使用雷達物位計時，務必保證料位不能進入測量盲區（圖中D所示區域）概述。

圖片關鍵詞

AD310A-A2 81GHz四氟透鏡雷達物位計產品尺寸

法蘭尺寸：

法蘭規格 D	法蘭外徑 d	中心孔距 k	孔數+孔徑 n*d	法蘭規格 D	法蘭外徑 d	中心孔距 k	孔數+孔徑 n*d
DN50	φ165	φ125	4×φ18	DN150	φ285	φ240	8×φ22
DN80	φ200	φ160	4×φ18	DN200	φ340	φ295	12×φ22
DN100	φ220	φ180	8×φ18	DN250	φ405	φ355	12×φ26
DN125	φ250	φ210	8×φ18

圖片關鍵詞

外殼	外殼和外殼蓋之間的密封	硅橡膠		積分時間	（0~50）s，可調
	外殼視窗	聚碳酸酯	特征參數	盲區	天線末端
	接地端子	不銹鋼		測量范圍	盲區0.2m 20m（液體）
供電電壓（兩線制）	標準型	(16~26) VDC			盲區0.3m 20m（固體）
	本安型	(21.6~26.4) VDC			盲區1.6m 100m（固體）
	功耗	max 22.5mA/1W		頻率	81GHz
	允許紋波			通訊接口	HART通訊協議/MODBUS（支持有線遠程調試）
電纜參數	電纜入口/插頭	1個M20×l.5電纜入口		測量間隔	大約1秒（取決于參數設置）
		（電纜直徑5～9mm）		調整時間	大約1秒（取決于參數設置）
		一個盲堵M20×L.5		顯示分辨率	1mm
	接線端子	導線橫截面2.5mm²		工作存儲及運輸溫度	(-40~100)℃
輸出參數	輸出信號	（4~20）mA		過程溫度（天線部分的溫度）	(-40~250)℃
	通訊協議	HART		相對濕度	<95%
	分辨率	1.6µA		壓強	Max.4MPa
	故障信號	電流輸出不變		耐振	機械震動10m/s²，（10~150）Hz
		20.5mA	天線發射角度	發射角	取決于天線尺寸
		22mA		螺紋G3/4	14°
		3.9mA		螺紋G1 ¹/₂天線	7°
	兩線制負載電阻	見下圖		透鏡天線	3°
