基本原理

在管道內部裝上孔板或噴咀等節流件，由于節流件的孔徑小于管道內徑，當流體流經節流件時，流束截面突然收縮，流速加快。節流件后端流體的靜壓力降低，于是在節流件前后產生產生靜壓力差（見圖），該靜壓力差與流體過的流體流量之間有確定的數值關系、符Q=K。 √△P。用差壓變送（或差壓計）測量節流件前后的差壓，實現對流量的測量。

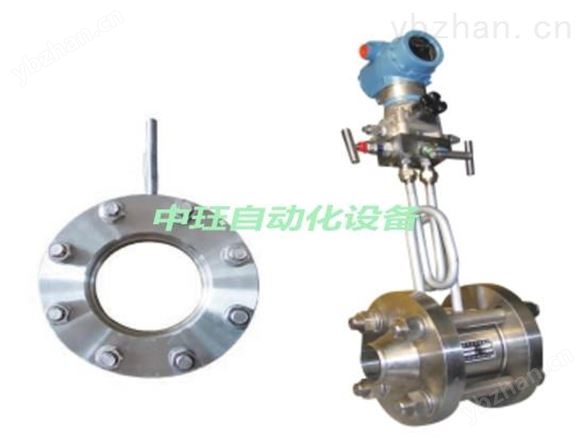

節流裝置的結構

1、法蘭                2、導管
3、前環室              4、節流件
5、后環室              6、墊片
7、螺栓                8、螺母

標準環室孔板節流裝置結構示圖

1、取壓法蘭   2、孔板
3、導壓管 4、密封墊
5、螺母     6、螺栓

標準法蘭孔板節流裝置示意圖

安裝要求

節流裝置的安裝和適用于下列管段和管件有關：節流件上游側*阻力件、第二阻力件，節流件下右側*阻力件，從節流件上游第二阻力件到下游*阻力件之間的管段以及差壓訊號管路等。

（1）  節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。
（2）  安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。
（3）  為保證流體的流動在節流件前 1D 出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱，
所以：
1）直管段必須是圓的，而且對節流件前 2D 范圍，其圓度要求其甚為嚴格，并且有一定的圓度指
標。
具體衡量方法：
    （A）節流件前 OD，D/2，D，2D4 個垂直管截面上，以大至相等的角距離至少分別測量 4 個管道內
徑單測值，取平均值 D。任意內徑單測量值與平均值之差不得超過±0。3%
    （B）在節流件后，在 OD 和 2D 位置用上述方法測得 8 個內徑單測值，任意單測值與 D 比較，其
zui大偏差不得超過±2%
     2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和
直徑比β有關，見表 1 （β=d/D, d 為孔板開孔直徑， D 為管道內徑）。
（4）  節流件上游側*阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0。7（不論實際β
值是多少）取表一所列數值的 1/2
（5）  節流件上游側為敞開空間或直徑≥2D 大容器時，則敞開空間或大容器與節流件之間的直管長不得小于
30D （15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之
間設有附合表 1 上規定的zui小直管段長 1 外，從敞開空間到節流件之間的直管段總長也不得小于 30D
（15D）。
