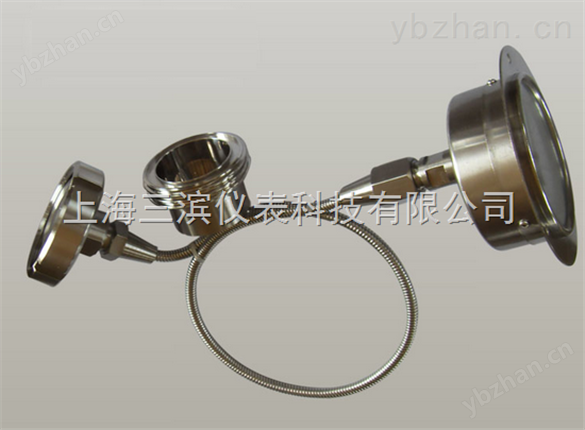

YTPN-100B/RL毛細管隔膜壓力表產品介紹
YTPN-100B/RL毛細管隔膜壓力表適用于測量強腐蝕、高溫、高粘度、易結晶，隔膜壓力表易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合。由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。隔膜壓力表與設備連接方式主要有螺紋連接和法蘭連接及衛生卡箍式等. YTPN-100B/RL毛細管隔膜耐震壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品和 制堿等工業部門生產過程中測量流體介質壓力之用。
壓力范圍：
0-0.1MPa 0-0.16MPa 0-0.25MPa 0-0.4MPa 0-0.6MPa 0-1MPa 0-1.6MPa 0-2.5MPa
0-4MPa 0-6MPa 0-10MPa 0-16MPa 0-25MPa 0-40MPa -0.1-0MPa -0.1-0.15MPa
-0.1-0.3MPa -0.1-0.5MPa -0.1-0.9MPa -0.1-1.5MPa -0.1-2.4MPa
訂貨須知：
1、訂貨時請注明型號，名稱，測量范圍，連接形式及尺寸，精度等級。
2、如有特殊要求，請?jiān)谟嗀洉r(shí)詳細說明。
3、隔膜壓力表不得拆卸或更換已配置的儀表，以免填充液外泄影響性能。
作用：
壓力表上的毛細管是導通、傳遞被測壓力的。這個“毛細管”是相對于機組系統其它部位的管路來說的。毛細管是一段壓力確數據產生誤差。它里面充的是高溫硅油。
技術指標：
1.隔膜表的溫度特性由于隔膜表的系統內填充了密封液作為壓力傳遞的介質，致使隔膜表的溫度影響量與密封液體膨 脹系數、隔膜剛度及受壓部位的溫度有關。對于低量程壓力儀表的影響尤為明顯。一般受壓部溫度誤差規定不大于1.0%/℃，所以隔膜表的溫度影響一般是由通用壓力儀表溫度影響量與隔膜隔離器受壓部溫度影響量?jī)烧咧汀?/span>
2.隔膜表的液位差尤其對于帶軟連接管的隔膜表，由于隔膜受壓部與通用型壓力表安裝位置不在同一水平面上，會產生液位差的影響量△P。在精確測量時更應注意。
3.隔膜表的耐蝕性隔膜表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。隔膜材料：0Cr17Ni12Mo2(316);蒙乃爾合金(Cu30Ni70);哈氏合金(H276C);鉭(Ta)及氟塑料(F4)。法蘭材料：不銹鋼0Cr17Ni12Mo2(316)；不銹鋼內襯氟塑料(316 F4)。密封墊圈材料：橡膠；氟橡膠；硅橡膠及氟塑料。
4.隔膜液的選擇保證隔膜表使用可靠性和安全性，應根據不同用途選擇合適的密封液
隔膜表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。結構原理
當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。
隔膜表的溫度特性：
由于隔膜表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系統，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1%/C。故隔膜壓力儀表總的溫度影響一般的由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量?jī)烧咧汀?br />隔膜表的耐蝕性
隔膜材料：0Cr17NIi12Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。
法蘭材料：不銹鋼0Cr17Ni12Mo2(316)；不銹鋼內襯氟塑料(316 F4)。
密封墊圈材料：橡膠；硅橡膠及氟塑料。
型號 | Y-M系列 |
應用 | 測量強腐蝕性，高溫，高粘度，易結晶，易凝固，有固定浮游物介質的壓力。 |
壓力范圍(MPa) | 0-0.1～60系列 -0.1-0～2.4系列 |
精度 | ±1.6% |
接口尺寸 | 可根據客戶需要提供任何規格的接口 |
敏感元件接觸介質部分 | 膜片、法蘭 CrNi-不銹鋼 |
外殼 | 鐵、CrNi-不銹鋼 |
連接方式及標準：
1、敞開式突面法蘭
代號 | 量程上限值 | *法蘭標準代號 | 突面法蘭尺寸 | 尺寸圖 | ||||||
D | K | d | f | L | C | B | ||||
MF1 | 4 | JIS-10/20K 50A | 155 | 120 | 100 | 3 | 19 | 18 | 50 | 圖一 |
4 | 50-1.0/4.0 HGJ46 | 160 | 125 | 100 | 3 | 19 | 18 | 50 | ||
4 | ANSI-2B 1501b | 152 | 121 | 92.1 | 3 | 19 | 18 | 2" | ||
4 | ANSI-2B 300/1001b | 165 | 127 | 92.1 | 3 | 19 | 18 | 2" | ||
6～10 | 25-10.0HGJ47 | 125 | 89 | 50.8 | 7 | 20 | 20 | 25 | 圖二 | |
6～10 | 50-10.0HGJ47 | 165 | 127 | 92.1 | 3.5 | 20 | 26 | 50 | ||
16～25 | 20-25.0HGJ53 | 130 | 89 | 43 | 7 | 22 | 20 | 25 | ||
MF | 4 | 25-4.0DIN | 115 | 85 | 65 | 3 | M12 | 26 | 25 | 圖三 |
*均可按用戶提供或的法蘭標準尺寸制造
2、工字形突面法蘭[代號MG]
量程上限值：≤4MPa
*法蘭標準代號 | 尺寸 | ||||
DN | d1 | K | d2 | L | |
JSI-10/25K25A | 25 | 125 | 90 | 70 | 19 |
JSI-10/20K20A | 20 | 100 | 75 | 58 | 15 |
JSI-10/20K15A | 15 | 95 | 70 | 52 | 15 |
ANSI-IB-1501b | 1" | 108 | 79.4 | 50.8 | 15.7 |
ANSI-IB-300/6001b | 1" | 124 | 88.9 | 50.8 | 19.1 |
20-1.0/4.0HGJ47 | 20 | 105 | 75 | 56 | 14 |
*均可按用戶提供或的法蘭標準尺寸制造
3、螺紋接頭式[代號ML] | 5、均質機用隔膜隔離器[代號MH] |
