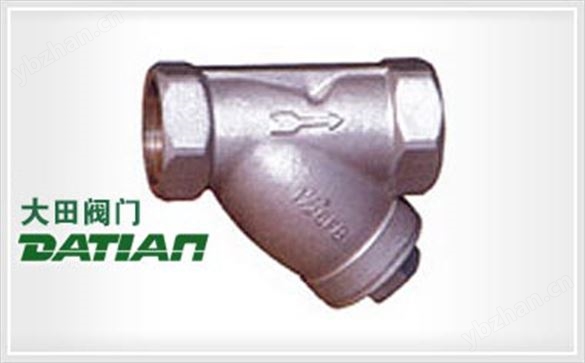

TYG型過濾器

參  考  價面議
具體成交價以合同協議為準

產品型號

品       牌

廠商性質經銷商

所  在  地上海市

聯系方式：陳先生查看聯系方式

更新時間：2025-08-10 09:36:03瀏覽次數：36次

聯系我時，請告知來自 儀表網
同類優質產品更多>
概述TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失
TYG型過濾器

概述

TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。此類過濾器適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量儀器、泵機、閥門、疏水器等設備。

特點

  1. 抗污性強，排污方便；流通面積大，壓力損失??；結構簡單，體積小．重量輕。
  2. 過濾網材質，有奧氏本304、316、316L。
  3. A型表示：精鑄碳鋼體，8型精鑄不銹鋼體，C型精鑄黃、青銅。
  4. 連接形式：N表示螺紋，W表示承插焊、F表示法蘭式。

結構示意圖

TYG型過濾器結構示意圖

主要零件部件材料表

主要零件部件材料表 Parts
零件名稱		 Materials
材料
Body
閥體		 carbonstoeIStainlessSteeI
Fram bronze．brass
碳鋼、不銹鋼、黃、青銅
Gauze Filter Cap
濾網蓋		 carbonstoelStainlessSloel
碳鋼、不銹鋼
Filter Core Net
濾芯網		 Stainless Steel
不銹鋼
Gaske r
墊片		 Metal graphite
金屬石墨

技術參數表

Model
產品型號		 Nominal
Diameter(DN)
公稱通徑		 Connection
連接方式		 Nominal
Pressure(MPa)
公稱壓力		 Max．AIlowable
TMP(℃)
允許溫度		 External Dimensions(mm)
外形尺寸
L H1 H2
ATGN W-16 64A 15—20
25		 Thread Socket weld
螺紋承插焊		 1.6—6.4 425 90
100		 20
23		 78
88
ATGN W-16 64A 32—40
50		 Thread Socket weld
螺紋承插焊		 1.6—6.4 425 130
150		 32
38		 120
128
ATGN W-16 25A 65
80		 Thread Socket weld
螺紋承插焊		 1.6—2.5 350 210
230		 44
54		 180
192
ATGN W-16 25B 15—20
25		 Thread Socket weld
螺紋承插焊		 1.6—2.5 350 75、85
90		 20
23		 75
85
ATGN W-16 25B 32—40
50		 Thread Socket weld
螺紋承插焊		 1.6—2.5 350 120
140		 32
38		 113
122
ATGN F-16 25C 15—20
25		 Thread Flange
螺紋法蘭		 1.6—2.3 250 85
95		 22
25		 78
88
ATGN F-16 25C 32—40
50		 Thread Flange
螺紋法蘭		 1.6—2.3 250 130
150		 35
40		 115
125
