萬向節透鏡式雷達物位計概述

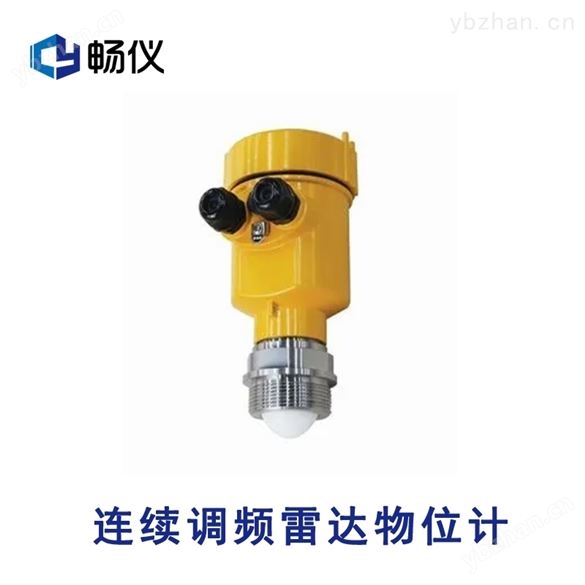

YPRD802大透鏡雷達液位計 調頻雷達物位計是指工作在76-81GHz的調頻連續波(FMCW)雷達產品，支持四線制和兩線制應用。多個型號，產品最大量程可以達到120m,盲區可以做到5-8cm。由于它工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡發射接收電磁波的工作方式，在高粉塵，惡劣溫度環境下（ 200℃）具有*的優勢。儀表提供法蘭或者螺紋的固定方式，使得安裝便捷簡易。

高頻雷達料位計生產廠家工作原理

雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

測量的基準面是：螺紋底面或法蘭的密封面。

注：使用雷達物位計時，務必保證料位上限不能進入測量盲區（圖中D所示區域）。

80G雷達物位計的主要優勢如下：

1.基于自研的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。

2.5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度。

3.最窄3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。

4.波長更短，在固體表面具有更好的反射特性，因而不需要特別的使用萬向法蘭來進行瞄準。

5.支持遠程調試與遠程升級，減少等待時間，提高工作效率。

6.支持手機藍牙調試，方便現場人員維護工作

通信與調試

在現場可以通過LCD進行儀表調試，也可以用選配的上位機軟件在PC端進行調試。雷達液位計

與PC之間通過以下方式進行通訊：1、USB轉RS485串口線（四線制）；2、USB轉TTL串口線（兩線制）；

3、USB轉Hart-modem（兩線制）進行通信。也可用手機通過藍牙調試，使現場調試更安全、方便。還可以在異地，通過遠程模塊的4G網絡進行遠程調試。80G連續調頻雷達物位計不僅可以測量液位，還能對固體料位進行測量（包括粉料）在不同的儲罐上都有很好的應用，過程儲罐（倉），反應罐，靜態儲罐，穹頂罐，平頂罐，球罐，臥式罐，導波管，旁通管，帶攪拌器罐。

YPRD803萬向節透鏡天線技術參數:

應  用： 復雜工況固體粉料、塊料測量

測量范圍： 120米

過程連接： 法蘭

介質溫度： -40～200℃

過程壓力： -1～3bar

精  度：  ±5mm

防護等級： IP67

頻率范圍： 76-81GHz

防爆等級： Exia ⅡC T6 Gb/Exd ia(ia Ga)IIC T6/T2 Gb

           Ex iaD tD A21 IP67T80°C/T290°

信號輸出： 4～20mA/HART(兩線/四線) RS485/Mod bus

產品售后服務保障及措施：

江蘇英普瑞儀表科技有限公司向所有用戶承諾，儀器儀表供貨時所提供產品在材質和制造工藝上都不存在任何缺陷。從儀器儀表購買之日起開始計算，在1年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。

產品銷售區域：

1、華東地區（包括山東、江蘇、安徽、浙江、福建、上海）；

2、華南地區（包括廣東、廣西壯族自治區、海南）；

3、華中地區（包括湖北、湖南、河南、江西）；

4、華北地區（包括北京直轄市、天津直轄市、河北、山西、內蒙古自治區）；

5、西北地區（包括

寧夏回族自治區、新疆維吾爾自治區、青海、陜西、甘肅）；

6、西南地區（包括四川、云南、貴州、西藏自治區、重慶直轄市）；

7、東北地區（包括遼寧、吉林、黑龍江）；

8、臺港澳地區（包括中國臺灣、香港、澳門）。

售后服務承諾：

1、24小時客服在線為您一對一解答關于產品服務問題；

2、客戶的技術疑問，我們將承諾在30分鐘內處理完畢；

3、售后產品我們承諾在2個工作日內出具檢測報告，4個工作日內完成維修。
