工作原理

　　充滿管道的高溫導熱油流經管道內的導熱油差壓式孔板流量計，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。

在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數　無量綱　

d－工作條件下節流件的節流孔或喉部直徑

D－工作條件下上游管道內徑

qm－質量流量　Kg/s

qv－體積流量　m³/s

－直徑比d/D無量綱

流體的密度Kg/m³

可膨脹性系數　無量綱


　　　金湖英普瑞儀表有限公司是一家專業生產壓力變送器、差壓變送器、單雙法蘭液位變送器、玻璃轉子流量計、金屬管浮子流量計、電磁流量計、渦街流量計、渦輪流量計、磁翻板液位計、超聲波流量計/液位計、雷達物位計的廠家。我公司擁有引進德國*的生產工藝和優秀的技術人員。不僅要能夠生產產品，創新產品，更要努力的指導客戶正確使用和安裝，得到客戶的信任和肯定才是我們的目標，用心留住客戶，用心贏得客戶。金湖英普瑞儀表作為一家國內儀表新興公司，正如旭日一般蒸蒸日上，一直在產品質量和服務上努力，及時發現和解決客戶在產品使用和安裝上的問題。希望盡大的努力，贏得每一個客戶的認同。銷售： 86802910

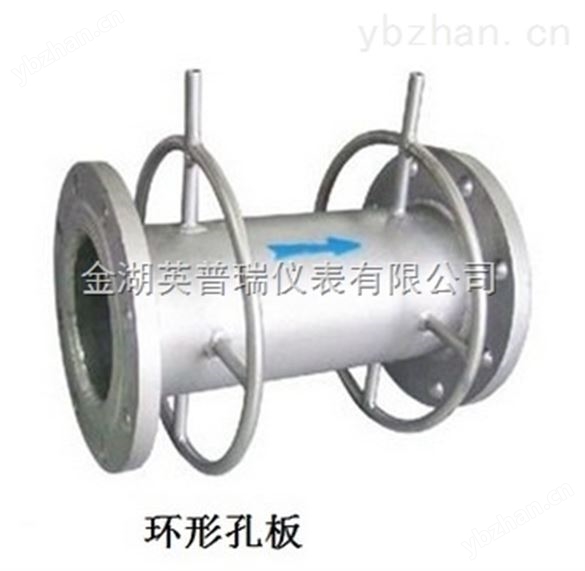

　　目前國內生產的導熱油差壓式孔板流量計可以用角接取壓，法蘭取壓，徑距取壓，但是這些取壓方式是有所區別的。 角接取壓又分為：環室取壓與鉆孔取壓。當公稱通經》400時，宜采用角接鉆孔取壓方式，因為公稱通經較大，環室的功效就不大，而且浪費成本。法蘭取壓方式則適合各種高壓場合，公稱通經沒有要求，但是由于法蘭取壓方式的成本比較高，所以當壓力比較小的時候，常采用角接取壓鉆孔方式來制造流量計，這樣也能達到要求，同時達到節省成本的目的。

   導熱油是GB/T 4016-1983《石油產品名詞術語》中“熱載體油”的曾用名，英文名稱為Heat transfer oil，用于間接傳遞熱量的一類熱穩定性較好的油品。 由于其具有加熱均勻，調溫控制準確，能在低蒸汽壓下產生高溫，傳熱效果好，節能，輸送和操作方便等特點，近年來被廣泛用于各種場合，而且其用途和用量越來越多。

適用范圍：
1. 公稱直徑： 15 mm ≤DN≤3000mm
2. 公稱壓力：PN≤10MPa
3. 工作溫度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5級，1級
 孔板節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點。


孔板流量計訂貨需知：
節流裝置是根據用戶提供的被測介特性和相應的標準進行設計制造的，為了方便用戶，減少不必要周折，用戶在訂購節流裝置、節流組件時，應詳細填寫規格單或提供與規格單內容要求相對應的數據，填寫時應注意如下事項:
1、規格單是訂貨的重要依據，數據必需正確無誤，單位*。
2、測量氣體時，流量單位和流體密度的基準應選擇正確，否則將會對測量精度產生很大影響。
3、混合氣體的體積含量百分比之和應等于。
4、訂購單件節流件時，還應提供節流件的安裝外形尺寸。

導熱油差壓式孔板流量計訂貨規格單:

導熱油差壓式孔板流量計的型號由三組代號組成，形式和各組代號的含義如下：

孔板流量計售后服務保障及措施：

金湖英普瑞儀表公司向所有用戶承諾，儀器儀表供貨時所提供產品在材質和制造工藝上都不存在任何缺陷。從儀器儀表購買之日起開始計算，在1年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。
產品銷售區域：
1、華東地區（包括山東、江蘇、安徽、浙江、福建、上海）；
2、華南地區（包括廣東、廣西壯族自治區、海南）；
3、華中地區（包括湖北、湖南、河南、江西）；
4、華北地區（包括北京直轄市、天津直轄市、河北、山西、內蒙古自治區）；
5、西北地區（包括寧夏回族自治區、新疆維吾爾自治區、青海、陜西、甘肅）；
6、西南地區（包括四川、云南、貴州、西藏自治區、重慶直轄市）；
7、東北地區（包括遼寧、吉林、黑龍江）；
8、臺港澳地區（包括中國臺灣、香港、澳門）。
售后服務承諾：
1、24小時為您一對一解答關于產品服務問題；
2、客戶的技術疑問，我們將承諾在30分鐘內處理完畢；
3、售后產品我們承諾在3個工作日內出具檢測報告，7個工作日內完成維修。
