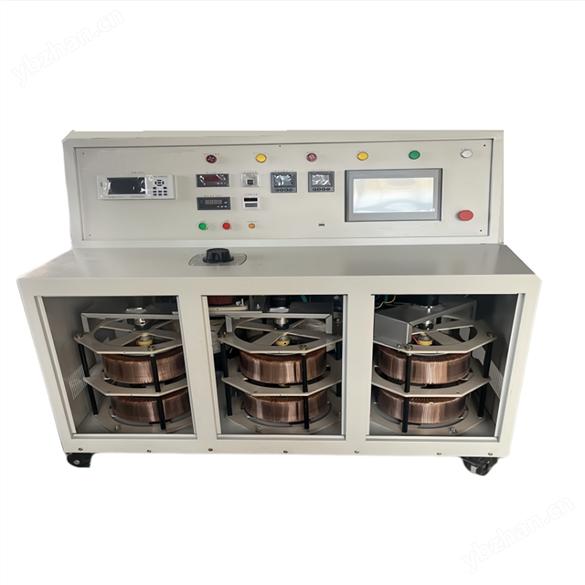

電抗器綜合試驗臺

 功能用途

該試驗臺主要用于66kV電壓等級以下的串聯鐵芯電抗器、并聯空心電抗器、啟動電抗器以及消弧線圈等電氣性能的出廠試驗。

該試驗臺可以完成66kV電壓等級以下電抗器的直流電阻、總損耗、電感量、電抗率、溫升、工頻耐壓、匝間耐壓試驗。

主要特點

1、該試驗臺測試系統采用進口品牌，控制系統所用元器件采用施耐德品牌，測量數據穩定，測試設備耐用。

2、該試驗臺控制系統核心部件采用進口可編程控制器，便于日后維護系統維護及后期系統升級。

3、試驗臺測控系統采用工控電腦控制，每個單項試驗可通過儀器或軟件在臺體上完成，確保系統的可靠性和替代性。

4、電抗器試驗軟件采用中文方式，它集試驗回路選擇、測量系統控制、試驗系統保護、測量數據采集、測量數據分析于一體，實現了對試驗全過程的實時監控，具有高效率、高精度的突出優點。

5、電抗器采用進口功率分析儀，能同時顯示三相電壓、電流、功率、功率因數等18個參量，全部試驗數據也能在工控電腦的屏幕上實時顯示，避免了試驗過程中因視角、換算等諸多因素造成的誤差，使測試精度更高。

6、試驗軟件采用數據庫保存原始數據，可方便將試驗數據、環境溫度、試驗日期等資料一并存儲，形成試品檔案，便于日后查詢分析；數據報表美觀、規范、清晰，保證了數據的真實性和可靠性。

7、測試系統具備手/自動操作模式，可通過按鈕切換電壓、電流互感器的量程，可通過軟件切換電壓、電流互感器的量程。

8、試驗系統提供誤操作保護和過壓、過流保護等功能。

9、針對大容量的電抗器試驗電源容量不足，該試驗臺可對電容補償進行自動投切。

技術參數

● 測試電壓等級： 6kV、10kV、35kV、66kV。

● 測試容量：10kV電壓等級 960kvar。

35kV電壓等級 1200kvar。

66kV電壓等級 1200kvar。

● 有功功率誤差：±0.2％+0.1

● 功率因數：0.01～1.00

● 直阻測量范圍：0～2～20～200～2000Ω

● 直阻測量精度：0.1％
