產品概述
ZK-PT系列流量計是皮托管原理的靠背管流量計，其設計于準確測量包括氣體、液體和蒸汽流量的廣泛應用
ZK-PT系列流量計由于具有*的設計，使其在許多應用中相比其他均速皮托管和其他類型流量計，具有顯著的優勢。其主要應用于如下工業領域：
● 電廠和核電站
● 建筑服務及HVAC（采暖、通風和空調）
● 化工和石化工藝工程
● 氣體處理及輸送
● 水和廢水處理
● 食品和飲料
>> 產品特點
※ 傳感器可用于雙向流
※ 具有保證安全性和可靠性的安全鎖定安裝方式
※ 整體型三閥組或五閥組
※ 測量精度保持長期的穩定性
※ 簡單的低成本安裝
※ 不可恢復的壓損較低，從而節省能量

>> 工作原理
ZK-PT系列流量傳感器是測量的主要設備，當其插入管道流體中會產生差壓（DP）
工作方式類似于孔板和文丘里。
正常情況下，ZK-PT系列與差壓變送器相接，將ZK-PT系列產生的差壓信號轉變?yōu)?br /> 4—20mA/Hart信號，該信號與流量成正比
不同于古典的單點式皮托管傳感器，需要沿管道手工移動才能構建流速分布特性，KB 系列由于在傳感器上下游安排了多個感應口，能夠瞬時平均流速特性，產生準確反映實時流量狀況的差壓信號，因而它是一種均速皮托管流量計。

技術性能

用途：液體、氣體和蒸汽測量
管道尺寸：12—2000mm/ 1/2”—80”
精度：讀數的±1%
重復性：讀數的±0.1%
傳感器尺寸：
10尺寸：管路尺寸12-40mm/1/2”-11/2”
20尺寸：管路尺寸50-150mm/2”-6”
30尺寸：管路尺寸100-10650mm/4”-42”
40尺寸：管路尺寸300-2000mm/12”-80”
注意：20、30、40尺寸為插入式傳感器。
10尺寸作為管路部分提供
壓力極限：
10&2尺寸：0-83 Barg/1200psig
限于法蘭額定耐壓值
30&4尺寸：0-207 Barg/3000psig
限于法蘭額定耐壓值
整體閥組：83 Barg/1200psig
過程溫度極限：
整體形閥組安裝差壓變送器:-40—100℃ 典型值
（限于差壓變送器溫度限值）
隔離式安裝差壓變送器:
10 尺寸:-40—100℃
20 尺寸:-40—260℃
30 尺寸:安全鎖定密封件-40—260℃
40 尺寸:安全鎖定密封件-40—260℃
30 尺寸:固定式法蘭-40—400℃
40 尺寸:固定式法蘭-40—400℃
●特殊高溫可非標定制，zui高溫度800℃
傳感器及安裝件：316L不銹鋼——包括配接的整體形焊接法蘭
安全鎖定密封組件：316不銹鋼，帶氟石墨密封

備注：
DN1000，
法蘭連接管徑25-50mm，
常壓，溫度300℃

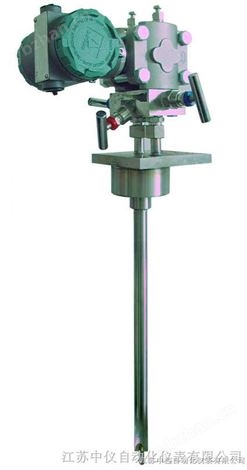

產品圖片
