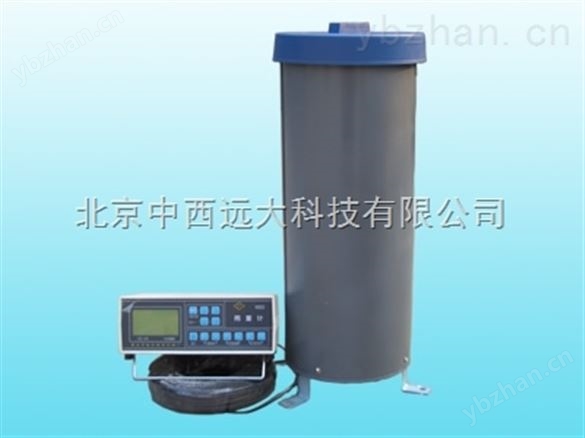

記錄式雨量計 型號:M210-168801庫號：M168801 查看hh6.3 結構簡述
雨量計采用不銹鋼圓筒制成，并由雨量傳感器、信號線、記錄儀等組成。雨量傳感器由承水器、導水漏斗、傳感器、安裝架、蓋等組成。承水器口徑為200mm，通過錐形導水漏斗將雨水導入內部傳感裝置進行測量，通過連接信號線對降雨量將數據傳送至儀器內部單片機進行處理并儲存，同時在儀器顯示屏上對當前雨量值進行顯示，同時可對歷
記錄式雨量計 型號:M210-168801
庫號：M168801 查看hh
6.3 結構簡述
雨量計采用不銹鋼圓筒制成，并由雨量傳感器、信號線、記錄儀等組成。雨量傳感器由承水器、導水漏斗、傳感器、安裝架、蓋等組成。承水器口徑為200mm，通過錐形導水漏斗將雨水導入內部傳感裝置進行測量，通過連接信號線對降雨量將數據傳送至儀器內部單片機進行處理并儲存，同時在儀器顯示屏上對當前雨量值進行顯示，同時可對歷史雨量變化曲線進行顯示，通過按鍵操作，可查閱不同日期及不同時間段內的雨量變化。
6.4 安裝和使用
1、選擇空曠平坦的位置修筑一450mm*450mm的水泥平臺，按雨量計底部的三個腳直接打孔加膨脹螺絲固定，再將雨量計牢固安裝。
2、將傳感器信號線引入并插入到百葉箱內雨量計主機后側信號輸入插座內。
3、儀器使用內置電池前需對內部充電電池進行充電，充電時將隨機配備的電源適配器插頭插入儀器后面板上電源輸入插孔內。再將電源連接至～220V電源，此時“充電”指示燈點亮（充電時間大約在5～8小時）當“完成”指示燈點亮?xí)r表示電池已充足電，可進行正常使用。
4、使用時按下儀器后面板上的電源開關，液晶屏點亮，顯示“8234 雨量計”后即轉入正常測量狀態，同時狀態指示燈間隙閃亮，表示儀器處于正常工作狀態。顯示屏下方為當前時間（日期）及當前雨量值。左側小計值為本日降雨量的統計值，共計值為當月儀器開機到當前時間的降雨量總計值，右上方為降雨量曲線，X軸為對應時間，Y軸為對應雨量值，通過對功能按鍵的操作可以觀測到不同時間的降雨量。
儀器正常使用時必須連續開機，共計雨量為當前日期前每日第24時的雨量統計值，如僅測量中間一段時間將不計入共計值內。
5、功能操作
1）“調整/確認”按鍵：該按鍵為時間及日期調整功能鍵，開啟電源后，如果顯示的時間及日期值與當前日期不*時，可按一下此鍵進入日期調整狀態。同時顯示屏也進入調整顯示狀態，按“<”、“>”按鍵則時間上方光標左右移動，光標所對應位置即為對該數數值進行調整。按“∧”、“∨”即可對該位數據進行調整，調整完畢再按“調整/確認”即回復到測量顯示狀態，同時屏幕時間也顯示為調整后的時間。
2）顯示及查閱：面板按鍵分布
“顯示”按鍵：當需要對當前狀態進行觀測及對歷史記錄進行查閱時，按此鍵即進入該狀態。按下該鍵，則顯示屏背光點亮，屏面顯示當前測量狀態及數據，當停止操作一段時間后儀器自動進入省電測量狀態，先是顯示屏背光關閉，間隔一段時間后屏幕顯示關閉，在省電測量模式下，儀器僅狀態指示燈閃亮，表示儀器在正常工作。如需要再次進行觀測，則再按一下“顯示”按鍵即可（在省電測量模式下，啟動顯示必須先按“顯示”按鍵，否則按其它按鍵均無反應）。在查閱顯示歷史記錄時，按該鍵即回復到當前測量顯示狀態。
注：在極少數情況下，當儀器受干擾數據顯示紊亂時，可按“顯示”按鍵將屏幕重新刷新到正常狀態。
“X范圍調整”：正常顯示下顯示屏顯示時間間隔為3小時，當需要觀察6/12/24小時內的測量數據變化時，可按該鍵進行查閱，當需要回復到當前測量顯示狀態時，只需要按下“顯示”按鍵即回復到3小時格式顯示并顯示當前測量狀態，按“》”鍵為由3小時至24小時段增大顯示范圍，按“《”則由24小時至3小時段縮小顯示范圍。
“Y范圍調整”： 按“︽”、“︾”按鍵可調雨量的顯示范圍。該功能僅在查閱歷史記錄時有效，正常顯示下為自動跟蹤顯示區域，即顯示范圍與當前屏測量值區間相匹配。
“頁面轉換”： 按“《”、“》”可對測量歷史紀錄進行分段查詢顯示。
3）儀器接口：本儀器接口接入信號盒后，通過信號線與LED接口進行連接，并在LED顯示屏上實時顯示。該儀器可對當前測量值以歷史記錄，進行顯示分析。
4）當內部電池電壓偏低時,儀器會顯示“電池不足”標記,此時儀器將不再記錄數據,應及時對記錄儀進行充電后使用(充電同時也可正常工作)。
6.5 注意事項
1、承水器應經常保持清潔，每月至少進行一次清洗和檢查，平時不用時可將防塵蓋蓋好。
2、當長期不使用時，應每隔2～3個月對儀器進行通電使用一次，以確保儀器正常工作。
3、 室內儀器不宜長期放置在多塵潮濕環境里，不得將儀器放在有腐蝕性氣體或受烈日暴曬。
6.6 儀器成套
1、測定儀主機 1臺
2、雨量傳感器（連信號線） 1套
3、接口插頭 2個
4、使用說明書 1本
5、合格證 1份
翻斗式，承水口內徑200mm。儀器尺寸：235 mm×160 mm×100mm。承水器尺寸：φ200 mm×565mm。
結構：雨量計由雨量傳感器(噴塑鐵皮)、連接電纜、記錄儀等組成。
規格參數：
自動記錄式
測量口徑：Φ200mm
測量范圍： 0～4mm/min
電源：DC5V
重量：15Kg
