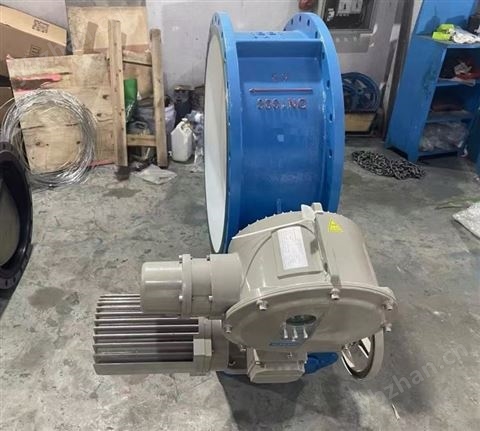

德國西博思SIPOS 2SG5531 + GF40 - 4BB4

返回列表頁

參考價: ￥ 12457

訂貨量: ≥1 件

具體成交價以合同協議為準

產品型號2SG5011- 5CD00

品牌SIPOS西博思

廠商性質生產商

所在地上海市

在線詢價 收藏產品

聯系方式：秦昊查看聯系方式

更新時間：2025-06-29 21:26:35瀏覽次數：69次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  進口執行器

德瑞模

西貝

西博思

奧瑪

羅托克

全部產品列表

  AUMA/奧瑪
  羅托克
  其他品牌
  SIPOS西博思

上海蘭閥自控設備有限公司

經營模式：生產廠家

商鋪產品：57條

所在地區：上海上海市

聯系人：秦昊（經理）

詢價 給他留言

產品簡介

材質	鋁合金	產地	進口
產品用途	閥門驅動裝置	工作壓力	常規Mpa
加工定制	是	連接形式	法蘭
適用領域	船舶行業,液氯行業,化工行業,醫藥行業,冶金行業,電力行業,石油行業,造紙行業,食品行業,水利行業,其他,城建行業,機械行業,環保行業,水電/火電,制藥行業,水處理,天然氣,礦業,核電行業,消防,供熱	通道位置	其他
執行質量標準	國標

德國西博思SIPOS 2SG5531 + GF40 - 4BB4是一款集技術與可靠性能于一身的電動執行器。其內部集成了一體化變頻智能控制單元，摒棄了傳統執行機構復雜的電機轉向控制箱，以簡潔高效的設計，為閥門控制帶來革新體驗。該執行器可對閥門進行可靠的開關控制以及頻繁調節，適用于多種工業場景，從傳統工業設施到高度現代化的工廠，均能展現其的控制能力。

詳細介紹

一、產品概述

德國西博思SIPOS 2SG5531 + GF40 - 4BB4是一款集技術與可靠性能于一身的電動執行器。其內部集成了一體化變頻智能控制單元，摒棄了傳統執行機構復雜的電機轉向控制箱，以簡潔高效的設計，為閥門控制帶來革新體驗。該執行器可對閥門進行可靠的開關控制以及頻繁調節，適用于多種工業場景，從傳統工業設施到高度現代化的工廠，均能展現其的控制能力。同時，它具備開放的控制接口，可輕松與各類控制系統實現兼容，極大地提升了系統集成的便利性。

二、技術參數

電機參數：電機功率為 [具體功率值]，額定電壓根據不同應用場景，可適配 [常見電壓值范圍，如 380V、400V 等]，額定頻率一般為 50Hz 或 60Hz。電機防護等級達到 [具體防護等級，如 IP55 等]，能有效防塵、防水濺，適應較為惡劣的工作環境。

輸出扭矩：配合 GF40 - 4BB4 減速箱，執行器輸出扭矩范圍處于 [具體扭矩區間，如 100 - 500 Nm 等]，可滿足不同規格閥門對驅動力的要求。

運行速度：輸出軸轉速可通過一體化變頻智能控制單元進行靈活設定，轉速范圍通常為 [列舉常見轉速范圍，如 5 - 30 rpm 等]，以適應不同工況下對閥門開閉速度的需求。

控制信號：支持 0/4 - 20 mA DC 的位置給定輸入信號（模擬信號），可精準接收控制系統發出的指令，實現對閥門開度的精確調節。同時，具備開關量輸入輸出接口，用于接收外部控制信號以及反饋執行器的運行狀態（如閥門的開到位、關到位信號等）。

工作環境條件：工作溫度范圍一般為 - 20℃至 + 60℃，在該溫度區間內，執行器可穩定運行。若超出此范圍，可能需要采取額外的防護或散熱措施，如在高溫環境下，可考慮將變頻智能控制單元與電機等驅動部分分體安裝。防護等級達到 IP [X]，具有良好的防塵、防水性能，可適應潮濕、多塵等惡劣工作環境。

三、產品特點

全面電機保護：執行器具備完善的電機保護功能，可實時監測電機的運行狀態。例如，當電機出現過載、過熱等異常情況時，保護機制將迅速啟動，自動切斷電機電源，避免電機因故障而損壞，從而延長電機的使用壽命，降低維護成本。

電源相序自動校正：能夠自動校正供電電源相序，無需人工手動調整。這一特性確保了執行器在接入不同相序的電源時，均可正常啟動和運行，避免了因電源相序錯誤導致電機反轉或無法啟動等問題，提高了設備運行的可靠性和穩定性。

“柔性" 啟動與關閉：帶 “柔性" 啟動功能，在啟動瞬間可確保以大力矩啟動，而啟動電流卻永遠小于電機的額定電流。這不僅能有效減少啟動時對電網的沖擊，還能保證高定位精度。同時，具備 “柔性" 關閉功能，在接近全關位置時，執行器會自動降低運行速度，以避免對被控閥門造成沖撞，減少磨損，延長閥門的使用壽命，同時確保閥門能夠準確關到位。

輸出轉速與力矩可設定：輸出軸轉速可由用戶根據實際工況需求自行設定，以實現對閥門開閉速度的精確控制。輸出力矩不會超過事先設定的上限，當閥門在運行過程中遇到阻力，導致力矩超過設定值時，執行器將停止動作，防止因過大的力矩對閥門和執行器本身造成損壞。

模塊化結構設計：變頻智能化控制單元采用簡單的模塊化結構，通過增加少量必要的模塊，可使其適用于各種控制模式，從簡單的開關控制到復雜的 PROFIBUS 通訊控制，均能輕松實現。這種模塊化設計便于后期維護和升級，若某個模塊出現故障，可快速進行更換，減少設備停機時間。

四、安裝指南

安裝位置選擇：選擇安裝位置時，應確保執行器安裝在干燥、通風良好的地方，避免陽光直射和雨水浸泡。同時，要遠離熱源和強電磁干擾源，以保證執行器的正常運行。安裝位置應便于操作和維護，預留足夠的空間用于執行器的調試、檢修以及手動操作（若有手動操作功能）。

機械連接：根據閥門的連接尺寸標準，選擇合適的連接配件，將執行器與閥門進行可靠連接。確保閥桿直徑及伸出長度與執行器的接口相匹配，若連接尺寸與本說明書不符，應及時與供應商協商解決。連接過程中，要嚴格按照安裝圖紙和操作規范進行操作，保證連接的牢固性和準確性，防止在運行過程中出現松動或脫落現象。

電氣連接：打開執行器的接線盒，按照接線圖進行電氣連接。將供電電源接入相應的端子，注意電源電壓、頻率和相序應與執行器的額定參數一致。連接控制信號電纜，將 0/4 - 20 mA DC 的位置給定輸入信號以及其他控制信號接入對應的輸入端子，同時將執行器的反饋信號（如閥門開到位、關到位信號等）接入控制系統的相應輸入端口。接線完成后，仔細檢查接線是否牢固，有無短路或斷路現象，確認無誤后，關閉接線盒。

分體安裝（如有需要）：如安裝現場振動很大或環境溫度很高，可將變頻智能控制單元與電機等驅動部分分體安裝。分體安裝時，需使用專用的連接電纜將控制單元與驅動部分進行連接，確保連接電纜的長度和規格符合要求。同時，要注意控制單元和驅動部分的安裝位置，應便于操作和維護，且兩者之間的距離不宜過長，以減少信號傳輸損耗。

五、操作方法

就地操作：在執行器的就地操作面板上，通常設有 4 個按鍵，用于直接對執行機構進行操作。通過重復按下 Local/Remote 鍵，可以在 “Remote"（遠控）、“Local"（本地）和 “l(fā)ocPar"（本地參數）3 種狀態之間切換。

在 “Local" 狀態下，可通過操作面板上的按鍵對執行器進行開閥、關閥和停止操作。按下相應的按鍵，執行器將按照設定的速度和力矩驅動閥門動作。

在 “l(fā)ocPar" 狀態下，可以修改執行器的相關參數。例如，可通過按鍵操作進入?yún)?shù)設置菜單，對開閥速度、關閥速度、輸出力矩上限、閥門的開 / 關方向等參數進行調整。修改參數時，應嚴格按照操作手冊的說明進行操作，避免因參數設置錯誤導致執行器故障。

遠程操作：在 “Remote" 狀態下，執行機構受控于自動控制系統?？刂葡到y(tǒng)通過發送 0/4 - 20 mA DC 的位置給定輸入信號（模擬信號）或其他控制信號，對執行器進行遠程控制。執行器將根據接收到的控制信號，精確調節閥門的開度，實現遠程自動化控制。在遠控狀態下，若需要查看執行器的相關信息，可按下 STOP/ENTER 鍵，然后通過↑或↓鍵來選擇下列菜單而不影響當前的操作：

Language（語言）：可選擇執行器操作界面顯示的語言。

Commissioning data（調試數據）：用于顯示執行器的調試參數，如開閥時間、關閥時間、速度設定值、力矩設定值等。

Observing（觀察）：可查看設備的當前狀態和可能出現的故障信號，如閥門的開 / 關位置、電機的運行狀態、是否存在過力矩故障等。

Diagnosis（診斷）：顯示當前運行數據和維護極限信息，例如電機的運行時間、累計啟動次數、剩余維護時間等，有助于及時了解執行器的運行狀況，提前做好維護計劃。

六、調試步驟

按控制面板的 “LOCAR REMOTE" 就地與遠控切換按鈕，切換到 “LOCPAR" 就地調試狀態。

按 “ENTER" 確認鍵進入 “Language." 顯示語言菜單，可選擇所需的語言。若無需更改語言，按向下鍵畫面顯示 “COMMISSIONING" 調試選項，再按確認鍵進入調試參數設置。

畫面顯示 “0000"，此時需輸入密碼，執行器的默認密碼是 “9044"。光標在數字處閃爍，按向下鍵出現數字 “9"，按確認鍵，光標移至第二個數字處閃爍，再次按確認鍵，光標移至第三個數字處閃爍，按向上鍵出現 “4" 后，按確認鍵，光標移至第四個數字處閃爍，按向上鍵出現 “4" 后，按確認鍵，完成密碼輸入。

畫面顯示 “close direction" 關方向設置。若實際操作中按開的時候閥門關，按關的時候閥門開，則需要在此處調整閥門的開閉方向設置。

按向下鍵畫面顯示 “closing speed" 關速度設置，再次按向下鍵畫面顯示 “opening speed" 開速度設置。若執行器運行速度過慢或過快，可在此處修改開 / 關速度值，以滿足實際工況需求。

按向下鍵，畫面依次顯示 “cut - off mode cl." 關的形式（可選擇 “travel - dependent" 行程或 “torque - dependent" 力矩）、“cut - off mode op." 開的形式、“max cl. torque" 關的力矩值、“max op. torque" 開的力矩值?？筛鶕?jù)實際需要，在此處設置關閥和開閥的力矩值，以保護閥門和執行器，防止過力矩?fù)p壞。

按向下鍵，一直到畫面顯示 “endpost.adjust" 調整末端位置。畫面顯示 “move to op." 移動到開的位置，按向上鍵執行器開，按停鍵停到全開的位置。從操作步驟按確認鍵會出現數字顯示 “deviationXXX"（偏差 XXX），此時可通過調整電位器，將數字調成零（按照信號齒輪的開方向調），調成零后按確認鍵。畫面顯示 “move to cl." 移動到關的位置，按向下鍵執行器關，按停鍵停到全關的位置。

按確認鍵，畫面回到 “endpost. adjust"，按向下鍵，直到畫面顯示 “remote control" 遠端控制類型，按確認鍵，選擇 “PosCntr Currinp" 位置控制器模擬量給定，完成遠程控制類型設置。

七、維護保養

定期檢查：定期對執行器進行外觀檢查，查看外殼是否有損壞、變形，接線盒是否密封良好，有無進水、進塵現象。檢查機械連接部位，如執行器與閥門的連接螺栓是否松動，傳動部件是否磨損嚴重等。定期檢查電氣連接部分，查看接線端子是否松動，電線是否有破損、老化等情況。

清潔維護：保持執行器表面的清潔，定期清除表面的灰塵、油污等雜質，防止其進入執行器內部，影響設備正常運行。對于安裝在多塵環境中的執行器，應增加清潔頻率。清潔時，應使用干凈的軟布或毛刷，避免使用含有腐蝕性的清潔劑。

潤滑保養：定期對執行器的傳動部件（如齒輪、絲杠等）進行潤滑，使用符合要求的潤滑劑，按照規定的潤滑周期和潤滑量進行加注。潤滑可有效減少傳動部件的磨損，降低運行噪音，延長執行器的使用壽命。

參數檢查與調整：定期檢查執行器的參數設置，確保各項參數符合實際工況需求。如發現參數有異常變化，應及時進行調整。例如，檢查開 / 關速度、輸出力矩上限等參數，若實際運行中閥門開閉速度過快或過慢，或出現過力矩保護頻繁動作的情況，可能需要重新調整相應參數。

故障排查與修復：當執行器出現故障時，應及時進行排查和修復?？赏ㄟ^觀察操作面板上的故障指示燈、查看診斷菜單中的故障信息，以及檢查電氣連接、機械部件等方式，確定故障原因。對于一些常見故障，如電機過載、過力矩保護動作、控制信號異常等，可按照操作手冊中的故障排除指南進行處理。若故障較為復雜，無法自行解決，應及時聯系專業的維修人員進行維修。

八、注意事項

選型時，應根據實際工況需求，合理選擇執行器的型號和規格。確保執行器的輸出扭矩、運行速度等參數能夠滿足閥門的工作要求，同時應預留一定的功率余量（一般建議有 30% 的功率余量），以保證執行器在長期運行過程中的可靠性。

設置參數時，執行器力矩值一般設置為其額定值的 70% 左右，轉速建議設為中間第 4 檔（共 7 檔），若因特殊工況需要調整速度，建議不超過第五檔。避免將力矩和速度設置到值，否則可能導致電機長期處于大電流工作狀態，加速電源板等電子元器件的老化，增加故障發生的概率。

若執行器工作環境溫度超過 50℃，由于執行器內部電源板在工作時會自身發熱，可能導致內部溫度過高，無法快速散熱，進而加速電子元器件老化，造成電源板損壞。此時，可考慮采取外部散熱措施，如在執行器旁安裝工業電風扇直吹，或采用分體安裝組件改進，將變頻智能控制單元與電機等驅動部分分開安裝，以降低控制單元的工作溫度。

對于超大力矩的多回轉 SIPOS 執行器（1000NM 以上），通常會加裝 GK 或 GST 減速箱。雖然這樣能滿足力矩要求，但可能會導致全開全關的運行時間變長。若為滿足運行時間要求而將執行器轉速設到（第七檔或第六檔），會使執行器長期處于電流狀態工作，增加電源板損壞的風險。因此，在選型和設置參數時，應綜合考慮力矩、轉速和運行時間等因素，確保執行器的穩定運行。

執行器在運行時，電源板自身有一定的發熱量，即使有灰塵在電源板上，通常仍比較干燥，不易損壞電源板。但一旦執行器斷電一段時間，內部溫度下降，電源板上的灰塵可能吸潮變濕潤，此時一旦通電或通電運行，可能會出現電子元器件之間短路，導致電源板損壞。因此，要處理好執行器的密封問題，防止灰塵進入。對于帶顯示屏的 SIPOS 執行器，建議進入調試菜單打開加熱器，使執行器在通電狀態下電機溫度自保持在 25° 左右，保持內部環境干燥，減少因潮濕導致的損壞。
