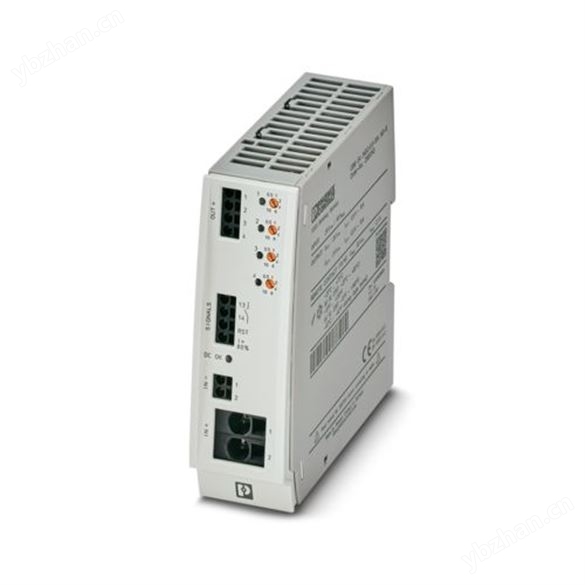

菲尼克斯  電子設備斷路器 2905743   CBM E4 24DC/0.5-10A NO-R

產品類型 設備斷路器

產品系列 CBM

類型 導軌安裝模塊，單片

位數 1

通道數目 4

絕緣特性

保護等級 III

污染等級 2

電氣特性

概述

工作電壓 18 V DC ... 30 V DC

額定電壓 24 V DC

標稱工作電流IN 最大 40 A DC

標稱工作電流 IN 0.5 / 1 / 2 / 4 / 6 / 10 A DC (每個輸出通道均可調)

額定電流（預調） 0.5 A

額定過電壓 0.5 kV

分?jǐn)喾椒?E (電子)

反饋電阻 最大 35 V DC

要求的備用保險絲 僅在電源的Imax > 短路開關容量時需要。內置故障安全元件。

短路開關容量 300 A

介電強度 最大 30 V DC (負載電路)

主動電流限制 典型值 2.0 x IN (0.5 - 1 A)

典型值 1.5 x IN (2 - 10 A)

保險絲 電子

效率 > 99 %

閉路電流 I0 典型值 42 mA

功耗 1 W (無負載運行)

9 W (正常運行)

模塊初始化時間 3.3 s

關閉一條通道后的等待時間 10 s (過載/短路)

測量公差I(lǐng) 典型值 40 % (0.5 A ... 1 A)

典型值 10 % (2 A ... 10 A)

溫度衰減 40 A DC (在70 °C時（UL 2367時為65°C）)

MTBF (IEC 61709, SN 29500) 2001962 h (25 °C時)

1292135 h (40 °C時)

653352 h (60 °C時)

失效安全元器件 15 A DC (每個輸出通道)

觸點類型 不帶電氣隔離

負載電路

停機時間 0.02 s (> 1.3 x IN)

30 s (1.1 ... 1.3 x IN)

欠壓關閉 ≤ 17.8 V DC (有源)

≥ 19 V DC (無源)

過電壓關閉 ≥ 30.5 V DC (有源)

≤ 29.5 V DC (無源)

最大電容負載 75000 µF (24 V DC時，每個通道)

沖擊抑制 0.1 s (每個輸出通道)

復位

輸入電壓范圍 7 V DC ... 30 V DC (使用下降沿復位)

電耗量 典型值 0.4 mA (24 V DC)

脈沖長度 ≥ 50 ms (高信號)

≥ 50 ms (低信號)

電壓 < 5 V DC (低信號)

> 8 V DC (高信號)

狀態輸出

輸出電壓 24 V DC

輸出電流 最大 20 mA (在I > 80%時至少一個通道)

指示器/遠程信號發送

連接名稱 遙信報警回路

切換功能 N/O觸點

標稱工作電壓 0 V DC ... 30 V DC

操作電流 1 mA DC ... 100 mA DC

連接數據

主電路IN+

連接方式 直插式連接

剝線長度 18 mm

剛性導線橫截面 0.75 mm2 ... 16 mm2

可連接導向橫截面 AWG 20 ... 4

柔性導線橫截面，帶套管，帶塑料絕緣套管 0.75 mm2 ... 10 mm2

柔性導線橫截面，帶不含絕緣套管的冷壓頭 0.75 mm2 ... 16 mm2

主電路IN-

連接方式 直插式連接

剝線長度 10 mm

剛性導線橫截面 0.2 mm2 ... 2.5 mm2

可連接導向橫截面 AWG 24 ... 12

柔性導線橫截面，帶套管，帶塑料絕緣套管 0.25 mm2 ... 1.5 mm2

柔性導線橫截面，帶不含絕緣套管的冷壓頭 0.25 mm2 ... 2.5 mm2

主電路OUT

連接方式 直插式連接

剝線長度 10 mm

剛性導線橫截面 0.2 mm2 ... 2.5 mm2

可連接導向橫截面 AWG 24 ... 12

柔性導線橫截面，帶套管，帶塑料絕緣套管 0.25 mm2 ... 1.5 mm2

柔性導線橫截面，帶不含絕緣套管的冷壓頭 0.25 mm2 ... 2.5 mm2

遙信報警回路

連接方式 直插式連接

剝線長度 10 mm

剛性導線橫截面 0.2 mm2 ... 2.5 mm2

可連接導向橫截面 AWG 24 ... 12

柔性導線橫截面，帶套管，帶塑料絕緣套管 0.25 mm2 ... 1.5 mm2

柔性導線橫截面，帶不含絕緣套管的冷壓頭 0.25 mm2 ... 2.5 mm2

信號處理

                           尺寸

        材料規格

           環境和真實條件

環境條件

保護等級 IP20

環境溫度（運行） -25 °C ... 70 °C (在-40 C下進行類型測試)

-25 °C ... 65 °C (用于UL 2367)

環境溫度（存放/運輸） -40
