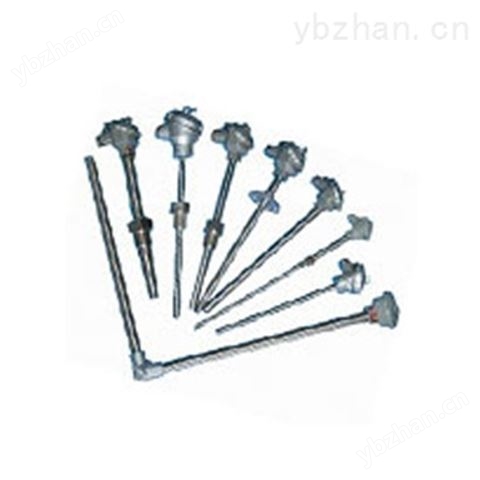

WZ系列裝配式熱電阻

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質經銷商

所在地

在線詢價收藏產品

聯系方式：戴經理查看聯系方式

更新時間：2022-01-13 12:14:38瀏覽次數：192次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  工業自動化

全部產品列表

暫無信息

浦森自動化儀表（昆山）有限公司

經營模式：經銷商

商鋪產品：375條

所在地區：江蘇蘇州市

聯系人：戴經理（經理）

詢價 給他留言

產品簡介

WZ系列裝配式熱電阻簡介　　根據規定，我廠從1987年起開始生產符合lEC國際標準分度號的Pt1OO鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻;工業用熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用

詳細介紹

WZ系列裝配式熱電阻簡介

　　根據規定，我廠從1987年起開始生產符合lEC國際標準分度號的Pt1OO鉑熱電阻和符合專業標 準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻;
工業用熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從一200℃～420℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。

● 無固定裝置式熱電阻

熱電阻類別	產品型號	分度號	測溫范圍℃	保護管材料	直徑dmm	熱響應時間
單支鉑熱電阻	WZP-120	Pt100 (BA1/BA2)*	-200～420	不銹鋼 1Cr18Ni9Ti	Ф16	≤90
	WZP-121				Ф12	≤30
	WZP-130				Ф16	≤90
	WZP-131				Ф12	≤30
雙支鉑熱電阻	WZP2-120			不銹鋼 0Cr18Ni12Mo2Ti	Ф16	≤90
	WZP2-121				Ф12	≤45
	WZP2-130				Ф16	≤90
	WZP2-131				Ф12	≤45
銅熱電阻	WZC-120	Cu50 (G)*	-50～100	黃銅H62 不銹鋼 1Cr18Ni9Ti	Ф12	≤120
銅熱電阻	WZC-130	Cu50 (G)*	-50～100	黃銅H62 不銹鋼 1Cr18Ni9Ti	Ф12	≤120

　注：1）打“*”分度號做特殊規格訂貨；
2）型號120、121為防濺式接線盒，型號130、131為防水式接線盒

熱電阻長度規格

Φ16單層管		Φ20
總線長L	置深l	總線長L	置深l
300 350 400 450 550 650 900 1150 1400 1650 2150	150 200 250 300 400 500 750 1000 1250 1500 2000	225 250 300 350 450 550 650 900 1150	75 100 150 200 300 400 500 750 1000

● 固定螺紋安裝裝置
　固定焊接螺紋規格對照表
材料：321或316L

型號	M	H	S	D	型號	M	H	S
/PS-01	M27*2	32mm	32mm	Φ39	/PS-06	1/8NPT#	10mm	16mm
/PS-02	M33*2#	32mm	36mm	Φ44	/PS-07	1/4NPT#	14mm	19mm
/PS-03	G1/2”#	20mm	27mm	Φ34	/PS-08	1/2NPT#	25mm	27mm
/PS-04	G3/4”	25mm	32mm	Φ39	/PS-08	3/4NPT	25mm	32mm
/PS-05	G1”#	30mm	36mm	Φ44	/PS-10	1NPT#	30mm	38mm

公稱壓力：10MPa

注：螺紋尺寸中大“#”符號表示外保護管直徑應相應調整

產品型號

WZP(單、雙支)-220、221、231、240、241
WZC-220、221、230、231、240、241

● 活動法蘭安裝裝置

　　　活動法蘭　材料：鑄鐵

型號	d	D	Do	do	公稱壓力
/PF-01	Φ12	Φ70	Φ54	Φ6	常壓
/PF-02	Φ16
/PF-03	Φ20

● 固定法蘭安裝裝置

　　固定法蘭　材料：321、321、316L、45#鋼

Pg(公斤/厘米2Kg/cm2)	法蘭主要尺寸	Dg（mm）
Pg(公斤/厘米2Kg/cm2)	法蘭主要尺寸	10	15	20	25	32	40
1、1.5和6	D	75	80	90	100	120	130
	D1	50	55	65	75	90	100
	D2	32	40	50	60	70	80
	N	4	4	4	4	4	4
	Do	12	12	12	12	14	14
10	D	90	95	105	115	135	145
	D1	60	65	75	85	100	110
	D2	40	45	55	65	78	85
	N	4	4	4	4	4	4
	Do	14	14	14	14	18	18
16	D	90	95	105	115	135	145
	D1	60	65	75	85	100	110
	D2	40	45	55	65	78	85
	N	4	4	4	4	4	4
	Do	14	14	14	14	18	18
25	D	90	95	105	115	135	145
	D1	60	65	75	85	100	110
	D2	40	45	55	65	78	85
	N	4	4	4	4	4	4
	Do	14	14	14	14	18	18
40	D	90	95	105	115	135	145
	D1	60	65	75	85	100	110
	D2	40	45	55	65	78	85
	N	4	4	4	4	4	4
	Do	14	14	14	14	18	18
