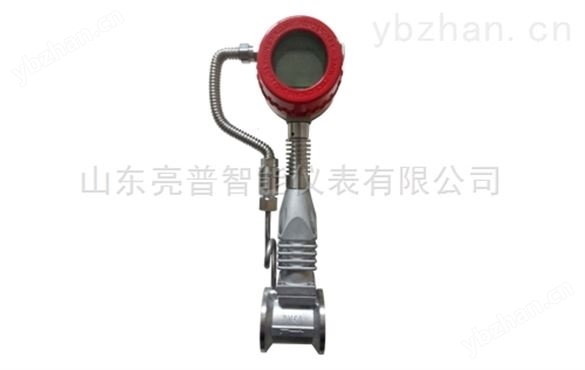

現場顯示渦街流量計也叫一體化智能顯示渦街流量計，是指表頭上裝有液晶顯示，可顯示累計流量、瞬時流量等參數，也可輸出脈沖信號或4-20mA標準電流信號。

特點:

1、無可動部件，*穩定，結構簡單便于安裝和維護；

2、采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能；

3、采用超低功耗單片微機技術，液晶顯示渦街流量計內置1節3.2v10ah鋰電池可使用2年以上；

4、由軟件對儀表系數非線性進行修正，提高測量精度；

5、壓力損失小，量程范圍寬；

6、采用eeprom對累積流量進行掉電保護，保護時間大于10年；

現場顯示渦街流量計性能指標：

◆測量介質： 氣體、液體、蒸氣
◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
◆法蘭連接式口徑選擇 100,150,200
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
◆測量精度 1.0級 1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不銹鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6
防護等級 IP65

電氣參數

供電15~24VDC/4-20mA(-20%~+15%)。

（1） 二線4~20mA線性校正電流輸出（24V時回路負載≤500Ω）。

（2） 光隔離程控脈沖輸出：高電平≥5V（供電電壓-1V）；低電平<0.5V；含1K上拉電阻的集電極開路輸出。 需另供12-24V電源。

（3） 測溫支持Pt100和Pt1000，測壓支持硅壓阻式壓力傳感器。

（4） 通訊支持HART協議通用命令和少量專有擴展命令。

流量測量范圍請參見相關結構表體的選型表。
