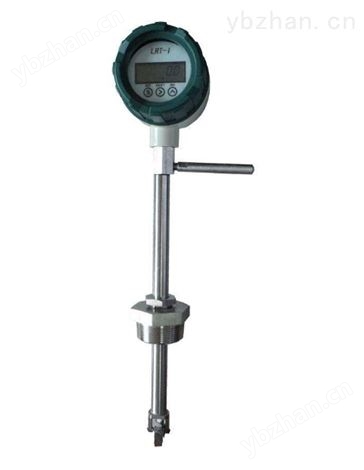

插入式渦輪流量計基于力矩平衡原理，屬于速度式流量?jī)x表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

產品特點

高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R

重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到*的精確度，在貿易結算中是優先選用的流量計

輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗*力強

可獲得很高的頻率信號（3-4kHz），信號分辨力強

范圍度寬，中大口徑可達1:20，小口徑為1:10

結構緊湊輕巧，安裝維護方便，流通能力大

適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表

型傳感器類型多，可根據用戶特殊需要設計為各類型傳感器，例如低溫型、雙向型、井下型、混砂型等

可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便

技術參數

1． 基本參數 見下表

2． 介質溫度-20℃~+120℃

3． 環境溫度-20℃~+55℃

4． 精確度 ±2.5%

5． 傳感器供電電源：電壓：+5-24VDC,電流：≤10mA

6． 流量計供電電源+3.0V鋰電池10Ah(內裝)可連續工作6年

7． 變送器4-20mA二線制輸出 負載500歐

8． 雙排LCD顯示累積流量(8位) 瞬時流量(4位)

對累積流量、儀表系數進行掉電保護，保護時間大于10年。

9． 傳輸距離：傳感器至顯示儀表的距離可達1000m

水平，豎直，傾斜的管道均可使用。

性能表

插入式渦輪流量計儀表安裝
1． 儀表的安裝方式采用插入式。
2． 儀表可水平、垂直、傾斜安裝，液體應充滿管道，不得有氣泡。
3． 安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向*且上游直管段應≥20DN，下游直管段應≥7DN（DN為管道內徑）。
4． 儀表應遠離外界電磁場，如不能避免，應采取必要的屏蔽措施。
5． 儀表露天安裝時請安裝防雨罩。
