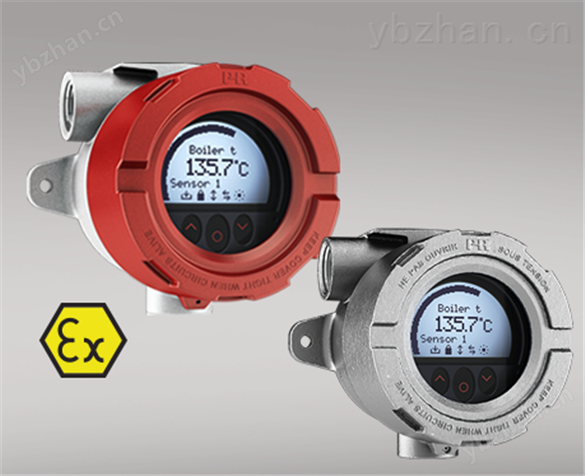

PR-7501溫度變送器高分辨率就地顯示

• 0°，90°，180° & 270° 位置自由安裝，顯示位置亦可隨之變換。
• 監控過程量，設定參數和診斷故障。
• 紅色或白色背光閃爍高級診斷功能。
• 具備7種菜單語言。

PR-7501溫度變送器 本地操作員界面（LOI）

• 3個光學感應按鈕；上鍵，下鍵和確認鍵。
• 動態自適應磨損和污垢積聚。
• 不受環境光線干擾。
• 不受手套影響。

 PR-7501溫度變送器參數設置

• 通過顯示面板設定。
• PReset 軟件和 HART 協議通訊器。
• HHC, DCS 或 AMS 通過 HART 協議通訊

PR-7501溫度變送器安裝

• 適合于 zone 0, 1, 2 和 zone 20, 21, 22 以及 Class 1, Division 1 and 2 應用環境。
• 符合 SIL 2 應用要求的硬件評估.
• 使用 1.5”–2” 管安裝支架，或和傳感器形成一體安裝，亦或直接安裝在墻面上。

PR-7501溫度變送器應用

• TC 和 RTD 溫度傳感器測量，例如：Pt100 和 Ni100.
• HART 通訊；4...20 mA 模擬量輸出；雙 TC 或 RTD 輸入，輸出溫度單值、差值或平均值。
• 將線性電阻信號轉換為標準模擬量輸出信號，例如：閥門信號，或液位傳感器阻值信號。
• 放大雙極型 mV 信號為標準 4...20 mA 電流信號。
• HART 7 多點通訊模式下支持高達63個變送器。

PR-7501溫度變送器技術特點

• NAMUR NE43 和 NE89。
• 通過軟件設置切換 HART 5 或 HART 7 協議。

環境條件

• 工作溫度

  -40°C to +85°C （使用硅材質 O 型圈時）

  -20°C to +85°C （使用 FKM 材質 O 型圈時）

• 存儲溫度

  -40°C 至 +85°C

• 標定溫度

  20...28°C

• 相對濕度

  0... RH （冷凝）

• 防護等級

  IP54 / IP66 / IP68 / type 4X

機械規格

• 結構尺寸

  Ø 110 mm

• 結構尺寸（高x寬x深）, 低銅鋁

  109,3 x 145 x 126 mm

• 結構尺寸（高x寬x深）, 不銹鋼

  107,4 x 145 x 124 mm

• 重量（大約）, 重量（大約），低銅鋁/不銹鋼

  1,3 / 2,8 kg

• 導線規格

  0,13 x 1,5 mm2 / AWG 26...16 絞線

• 螺絲端子力矩

  0,4 Nm

• 抗振規格

  IEC 60068-2-6

• 2...25 Hz

  ±1,6 mm

• 25...100 Hz

  ±4 g

• 顯示分辨率

  96 x 64 pixels

• 顯示位數

  5

• 背光顯示

  可選 ON/OFF

• 背光顏色

  可選白色或紅色

常用規格

• 電源

• 電源電壓，DC：Ex ia，本質安全

  10（12 - 啟用背光時）...30 VDC

• 電源電壓，DC：其他

  10（12 - 啟用背光時）...35 VDC

• 隔離電壓

• 隔離電壓，測試/工作

  1,5 kVAC / 50 VAC

• 響應時間

• 響應時間（可設定）

  1...60 s

• 信噪比

  > 60 dB

• 程序設計

  HART

• 啟動時間，變送器正常顯示

  大 5 s

• *穩定性，優于

  ±0,1% 所設量程 / 年

• 精度

  優于 0,05% 所設量程

• 信號動態范圍，輸入

  22 bit

• 信號動態范圍，輸出

  16 bit

• EMC 電磁兼容對精度的影響

  < ±0,1% 所設量程

• 擴展的 EMC 電磁兼容對精度的影響：NAMUR NE21，A criterion，burst

  < ±1% 所設量程

輸入規格

• 常用輸入規格

• 大偏移量

  所選輸入類型大值的 50%

• RTD 輸入

• RTD 類型

  Pt50/100/200/500/1000; Ni50/100/120/1000

• 電纜電阻

  5 Ω（單根導線可以高達 50 Ω，前提是測量精度會降低）

• 傳感器電流

  額定 0,2 mA

• 線性電阻輸入

• 線性電阻 小…大

  0 Ω...7000 Ω

• TC 輸入

• 熱電偶型號

  B, E, J, K, L, N, R, S, T, U, W3, W5, LR

• 冷端補償（CJC）

  固定補償，通過Pt100 或 Ni100 傳感器實現內部或外部補償

• 電壓輸入

• 測量范圍

  -800...+800 mV

• 小測量范圍（量程）

  2,5 mV

• 輸入電阻

  10 MΩ

輸出規格

• 電流輸出

• 信號范圍

  4…20 mA

• 小信號范圍

  16 mA

• 負載（@電流輸出）

  ≤ (Vsupply - 10) / 0,023 [Ω]

• 負載電阻，啟用背光時

  ≤ (Vsupply - 12) / 0,023 [Ω]

• 傳感器故障報警輸出

  可設定 3,5…23 mA

• 符合 NAMUR NE43 標準的上限/下限電流

  23 mA / 3,5 mA

• 常用輸出規格

• 更新時間

  440 ms

• HART 協議版本

  HART 7 和 HART 5

符合標準

• EMC

  2014/30/EU

• EAC

  TR-CU 020/2011

認證

• EU RO Mutual Recognition Type Approval

  MRA0000009

• ATEX 2014/34/EU

  DEKRA 15 ATEX 0058 X

• IECEx

  IECEx DEK 15.0039 X

• FM

  FM16US0009X / FM16CA0010X

• CSA

  70024231

• EAC Ex TR-CU 012/2011

  RU C-DK.GB08.V.01316

• INMETRO

  DEKRA 15.0014 X

• NEPSI

  GYJ15.1336X, GYJ15.1337X 和 GYJ15.1338X

• SIL

  符合 SIL 應用要求的硬件評估
