【儀表網(wǎng) 研發(fā)快訊】固態(tài)鈉電池是潛在的高能量密度和高安全性的下一代儲能電池技術(shù)，其中固態(tài)電解質(zhì)決定了固態(tài)電池電化學性能的基礎。NASICON型Na3Zr2Si2PO12(NZSP)氧化物陶瓷固態(tài)電解質(zhì)由于其高離子電導率、空氣穩(wěn)定性和高剪切模量的優(yōu)點而受到廣泛關(guān)注，但枝晶問題極大限制了NZSP基全固態(tài)電池技術(shù)的推廣應用，目前關(guān)于NZSP固態(tài)電解質(zhì)中的枝晶生長機制尚不明確。

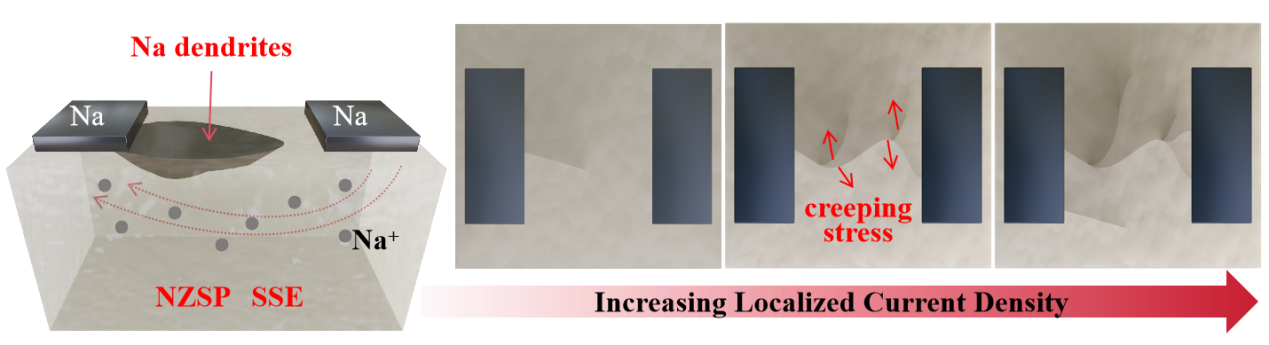

　　針對以上問題，西安交大韓曉剛教授團隊和宋忠孝教授團隊通過原位光學觀測、原位顯微CT和多物理場模擬研究了NZSP 固態(tài)電解質(zhì)中的枝晶生長和裂紋擴展的演變。通過研究裂紋和枝晶形態(tài)的變化特征，揭示了枝晶滲透與裂紋擴展之間的相互驅(qū)動關(guān)系，詳細分析了不同電流密度下的枝晶生長和裂紋擴展特征，研究了裂紋偏轉(zhuǎn)與電流密度的關(guān)系。結(jié)合多物理場模擬，解耦了枝晶擴展過程中的機械損傷和應力分布，揭示了裂紋偏轉(zhuǎn)是枝晶應力釋放的結(jié)果，并討論了不同類型的裂紋對于枝晶的容納能力。最后，引入了改性策略，證明降低沉積金屬鈉的蠕變應力和改善Na離子的界面?zhèn)鬏斒且种浦纬傻挠行Р呗浴?br />

　　上述成果以《Na3Zr2Si2PO12陶瓷固態(tài)電解質(zhì)中枝晶與裂紋的電化學-力學演化機制》(“Electrochemical–Mechanical Evolution of Dendrites and Cracks in Na3Zr2Si2PO12 Ceramic Solid Electrolytes”)為題于近期發(fā)表在《先進能源材料》(Advanced Energy Materials)。西安交通大學電氣學院博士生王安立為論文第一作者，電氣學院沈飛副研究員、韓曉剛教授和材料學院徐謝宇助理教授為論文共同通訊作者。該工作得到了中央高校基本科研業(yè)務基金和國家留學基金委的支持。
