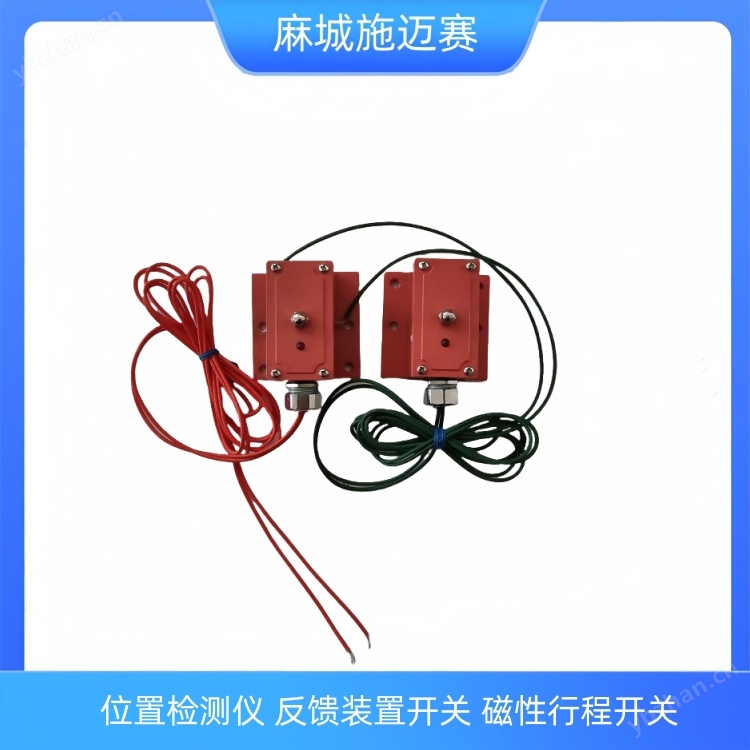

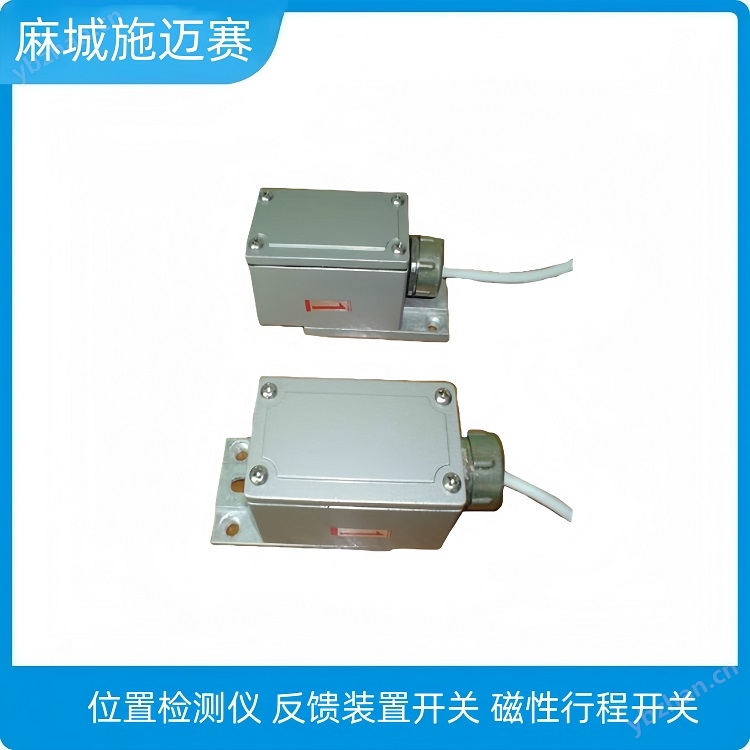

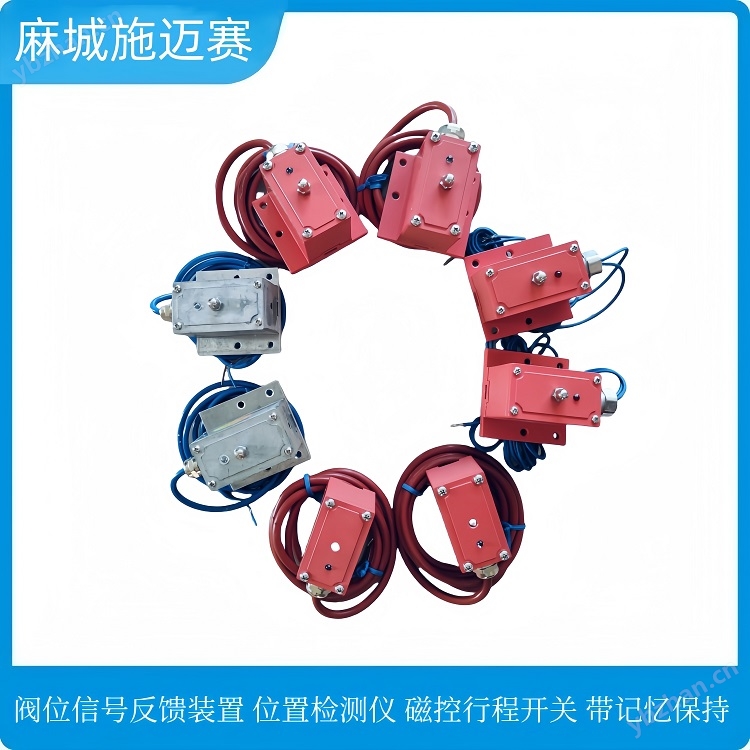

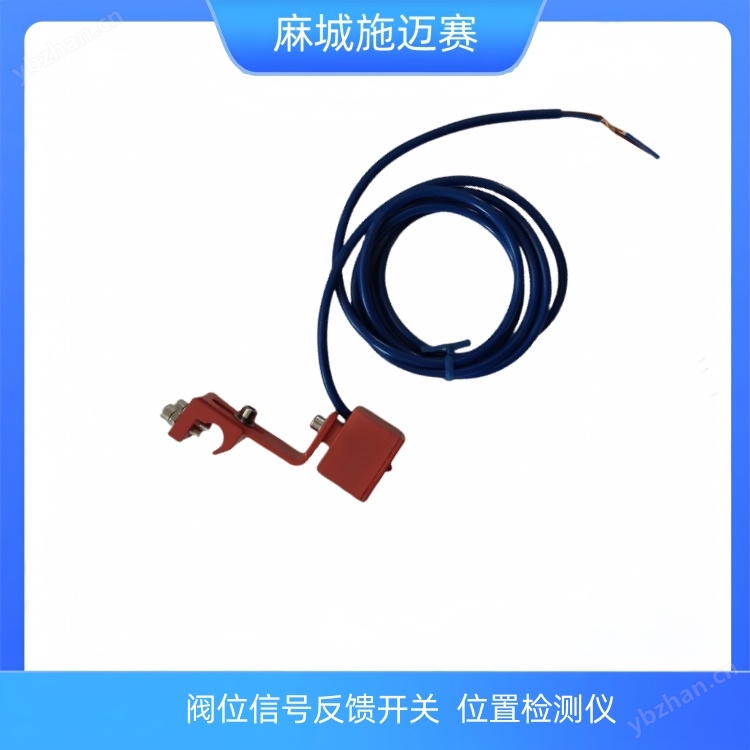

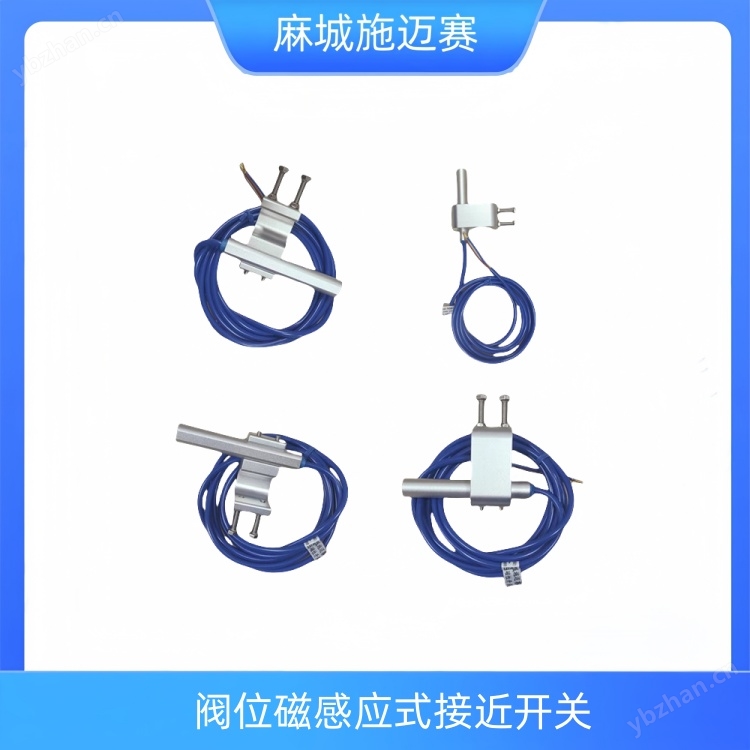

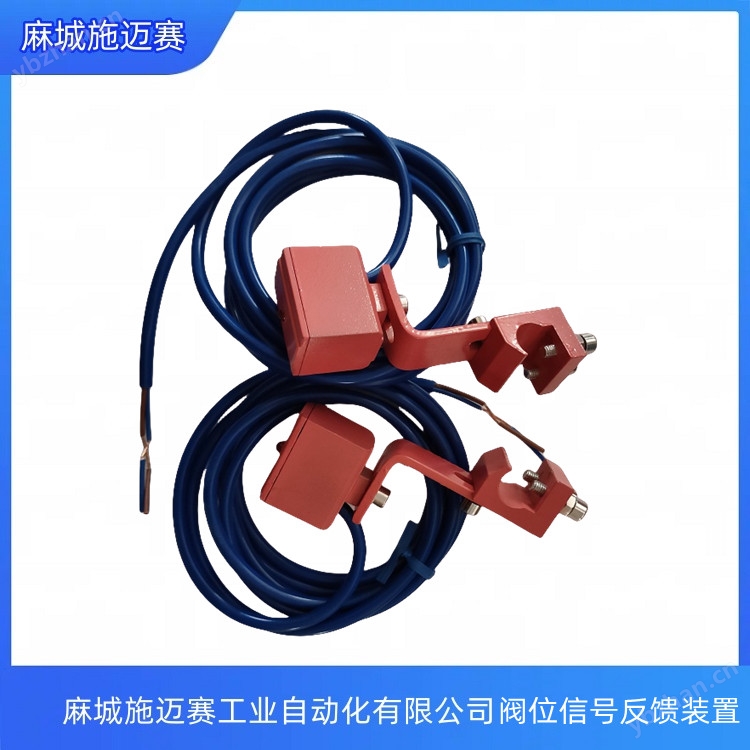

FJK-SXSD-150-XHSS\IP66閥位信號反饋裝置為閥門位置的現場可視和遠程指示，提供了緊湊、經濟、可靠的產品系列，可提供多種開關，也可提供在高溫、低溫等各種惡劣環境下使用的產品。閥位位置開關是一款用于閥門位置監測的緊湊型設備，具備非接觸式磁性觸發和過行程保持功能，可滿足惡劣環境下的自動化控制需求。該閥位信號反饋裝置實現了高精度、低維護、強環境適應的綜合優勢，為工業自動化系統提供穩定可靠的閥門狀態監測解決方案。 為閥門位置的現場可視和遠程指示，提供了緊湊、經濟、可靠的產品系列，可提供多種開關，也可提供在高溫、低溫等各種惡劣環境下使用的產品。主要應用于電力、石油化工、水利、冶金、造紙等行業的自動化控制領域，公司以其優異的產品質量及良好的售后服務贏得了用戶的好評。用于隔膜閥、氣動蝶閥（球閥）、閘閥、氣缸、電磁換向閥及各類自動化。
其核心優勢包括：
無機械磨損設計：通過氣缸內活塞磁體觸發信號，避免傳統機械開關的接觸磨損，提升穩定性和使用壽命。
寬電壓兼容性：支持AC/DC 12-250V電壓環境，可直接接入PLC/DCS系統或驅動繼電器，信號采集靈活。
免維護與長壽命：夾持式安裝設計實現一次定位，主設備周期內無需調整；復合電路抗干擾能力強，LED同步顯示閥門狀態，便于遠程巡查。
行程開關 FJK-SXSD-150-XHSS\IP66
功能：
用于檢測閥門的開/關到位狀態（或中間位置），通過機械觸點的通斷輸出信號，反饋給控制系統。型號解析：
FJK：閥門行程開關（或防爆型，需確認具體標準）。
SXSD：可能代表廠家系列或設計代號（需參考廠商文檔）。
150：操作桿長度或動作行程（如150mm）。
XHSS：殼體材質（如不銹鋼）或特殊設計（如防水、耐高溫）。
IP66：防護等級（防塵、強噴水），適用于戶外或惡劣環境。
特點：
機械式觸點（微動開關），通常為SPDT（單刀雙擲）或DPDT（雙刀雙擲）。
耐腐蝕、抗振動，適合工業現場。
需配合閥門凸輪或擋板機械觸發。
接線：
通常含COM（公共端）、NO（常開）、NC（常閉）觸點，接入PLC或DCS系統。
閥位信號反饋裝置在運行過程中經常存在以下問題：
1、舌簧磁接近開關會逐步被磁化，故障率高。
2、內置磁環式氣缸當氣源壓力略有變化時，或閥門內有煤渣等異物阻礙時，常導致插板閥不能關閉或開啟，造成其行程復位一致性差（即自由行程），使舌簧磁接近開關信號時有時無。
3、舌簧磁接近開關位移誤差大，到位準確度差。
4、舌簧磁接近開關工作對磁環感應距離短，經常造成無信號反饋。
5、舌簧磁接近開關因其結構簡單，接點電流小，無保護電路，故障率高。
技術指標：
1、工作電壓DC12-250V，AC12-250V
2、工作電流>200mA<=1A，如大于1A可另行制作。
3、工作溫度-40攝氏度+150攝氏度
4、位置量*小分辨率3mm
5、接點疲勞強度大于20萬次（接點通斷次數）
應用范圍：
爐控：磨煤機分離器出入口，熱冷風速斷門、石子煤、鍋爐油閥、吹灰器、油控閥、磨煤機油站油位計、盤車等。
機控：疏水閥、抽氣逆止閥、原煙氣出入口擋板等。
輸煤：梨煤器等。
凡是能用到機械式行程開關的部位本產品均可良好的使用。
產品特點：
LED指示
LED與接點同步顯示，閥門運行狀態一目了然，可遠距離觀察，減輕工作人員的勞動強度。
安裝連接方式先進
采用夾持式安裝，調試方便、安裝快捷
非接觸式+保持功能
利用氣缸內活塞上磁性執行器動作觸發發信器，動作過程中無機械磨損。工作狀態信號有保持功能。
免現場維護
一次安裝到位，在主設備的使用周期內，不需調整維護
無源開關
直接串入電路，發出的信號可就地顯示或直接輸入計算機，狀態穩定，無需外接電源，信號采集方便
1、我公司FJK-TL產品采用多個二端網絡元件和四端網絡元件組成復合電
路，抗干擾能力強，發光二極管（LED）同步顯示，閥門運行狀態一目了然，可遠距離觀察，方便值班人員巡查，減輕工作人員勞動強度。
2、充分利用氣缸內活塞磁體觸發，動作過程中無機械磨損，工作狀態有保持功能，信號采集準確，穩定性好。
3、能適用于交、直流工作電壓環境，既可直接驅動各類繼電器、接觸器，
亦可直接進入PLC系統或DCS系統，還可就地顯示設備工作狀態。
4、安裝連接方式先進。采用夾持式支架，安裝調試方便快捷。
5、一次安裝定位，在主設備的運行周期內，不需要現場調整維護，使用壽
命長，性價比高。
6、可適應比較惡劣的工作環境，防水、防潮、防爆。在粉塵比較多的情況下，工作安全可靠。
FJK-SXSD-150-XHSS\IP66閥位信號反饋裝置
閥位信號反饋裝置
功能：
實時監測閥門開度（如0-100%），并輸出連續信號（模擬量或數字量）。常見類型：
電位計式：輸出電阻或電壓信號（如0-10V）。
磁性編碼器：非接觸式，通過霍爾元件檢測位置。
智能變送器：帶HART/Profibus等協議，輸出4-20mA+數字信號。
與行程開關的區別：
特性 行程開關 閥位反饋裝置 信號類型 開關量（離散信號） 模擬量/數字量（連續） 精度 固定點位（開/關） 全行程高精度 應用 極限位置保護 過程控制調節
選型與安裝注意事項
匹配閥門類型：旋轉閥（如球閥）或直行程閥（如閘閥）需對應不同傳動機構。
環境要求：
IP66適合潮濕、多塵環境；防爆場合需ATEX/IECEx認證。
高溫閥門需選耐高溫材質（如不銹鋼+硅膠密封）。
信號兼容性：
確認控制系統接受的信號類型（如干接點、4-20mA）。
機械調整：
行程開關需校準觸發位置，避免閥門過位或未到位。
技術參數與環境適應性關鍵性能指標
| 參數類別 | 具體參數 |
|---|---|
| 環境適應性 | 溫度范圍-25～85℃，防護等級IP67，防水、防潮、防爆，適應粉塵、腐蝕等惡劣環境 |
| 結構材質 | 外殼采用壓鑄鋁（ADC12）靜電噴涂，主軸為不銹鋼（304），指示罩為高透視PC材質 |
| 信號輸出方式 | 單接點（開/關位）或同步式（開/關位同時輸出），最小分辨直行程5mm |
| 安裝與兼容性 | 符合NAMUR標準，夾持式支架安裝，適配隔膜閥、氣動蝶閥、閘閥等多種閥門類型 |
差異化優勢
可視化設計：二維高對比顏色指示器支持全角度查看，LED燈同步顯示，運行狀態一目了然。
安全與可靠性：防脫螺栓避免拆裝時部件脫落，隔爆型產品通過CT6/BT6認證，內置霍尼韋爾或高諾斯機械開關，機械壽命超1000萬次。
應用場景與行業適配
該裝置廣泛應用于電力、石油化工、冶金、水利、造紙等自動化控制領域，典型應用場景包括：
爐控系統：磨煤機分離器閥門、鍋爐油閥、吹灰器等設備的位置監測；
輸煤與物料處理：梨煤器、皮帶輸送機、溜槽堵塞檢測等；
通用工業閥門：氣動蝶閥、球閥、閘閥的遠程狀態反饋，替代傳統機械式行程開關以減少維護成本。
其非接觸式觸發和寬環境適應性，尤其適合對可靠性要求高、維護困難的戶外或粉塵環境。
注意事項與選型建議
型號差異說明：用戶提及的“FJK-SXSD-150-XHSS”可能為特定行業定制型號，核心功能與FJK-SXSD-PPSH150-LED一致，選型時需確認行程范圍、輸出信號類型及防爆等級[[4]]。
安裝要點：需確保夾持支架與氣缸活塞磁體位置對齊，避免因觸發距離偏差導致信號延遲。
替代方案：若需IP66防護等級，可選擇同系列簡化版產品，但I(xiàn)P67型號（如PPSH150-LED）在潮濕、多塵環境下更優[[3]]。
