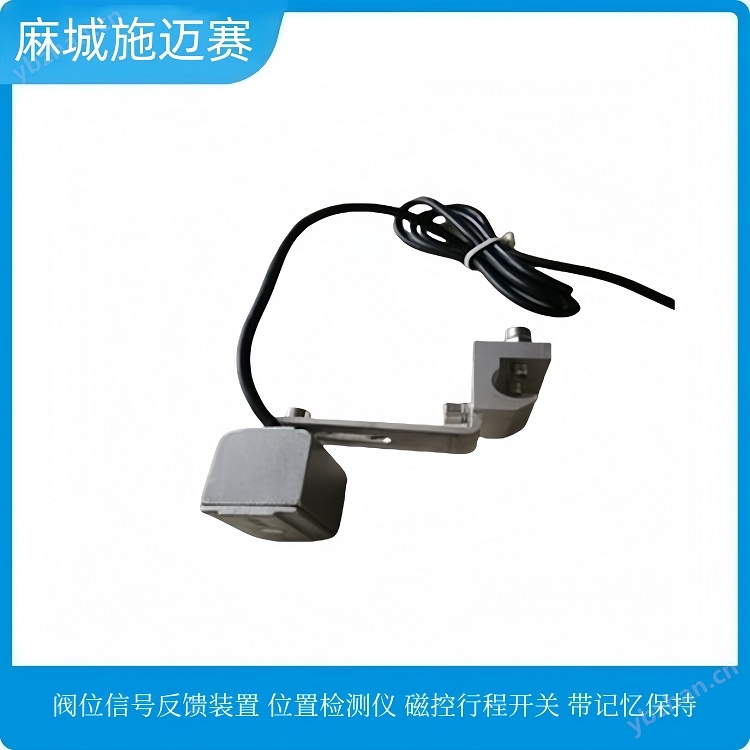

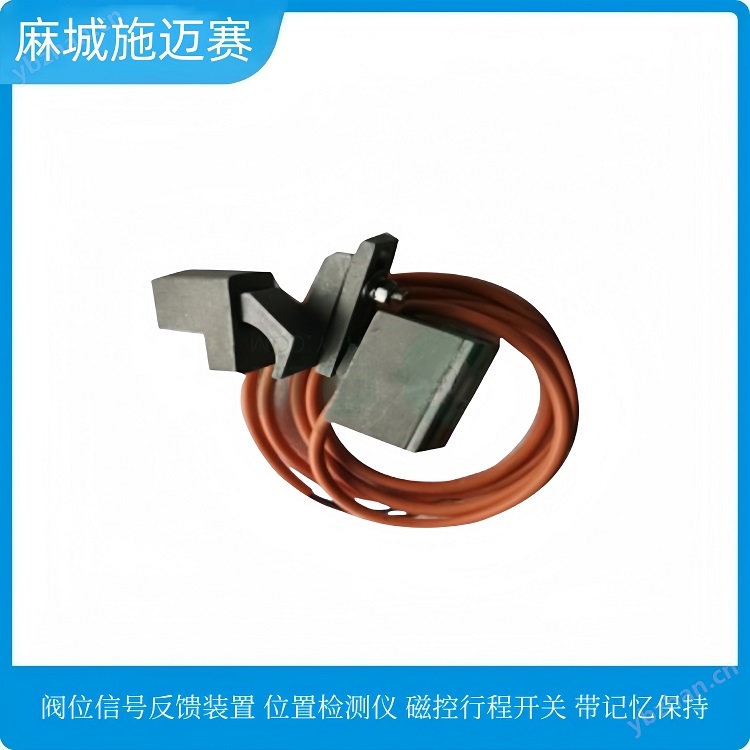

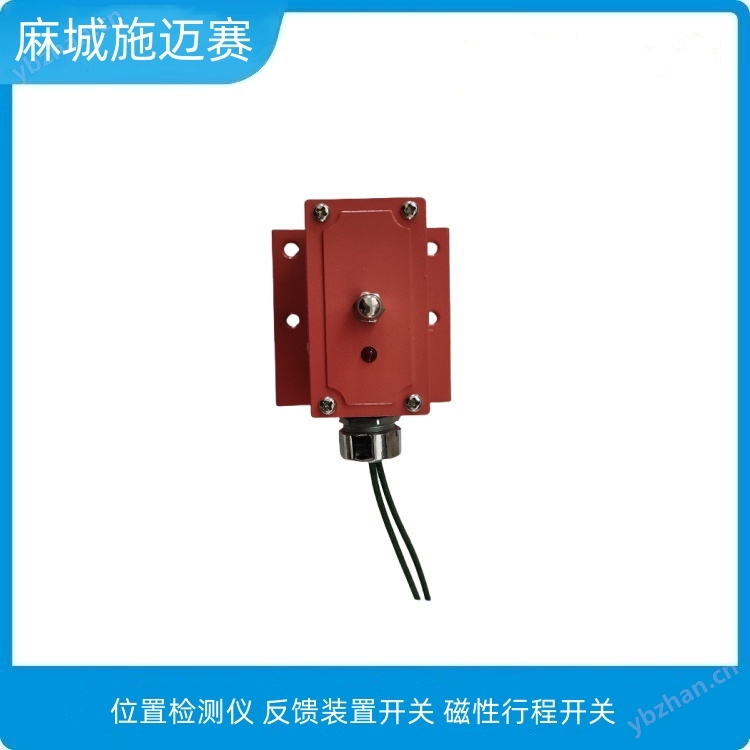

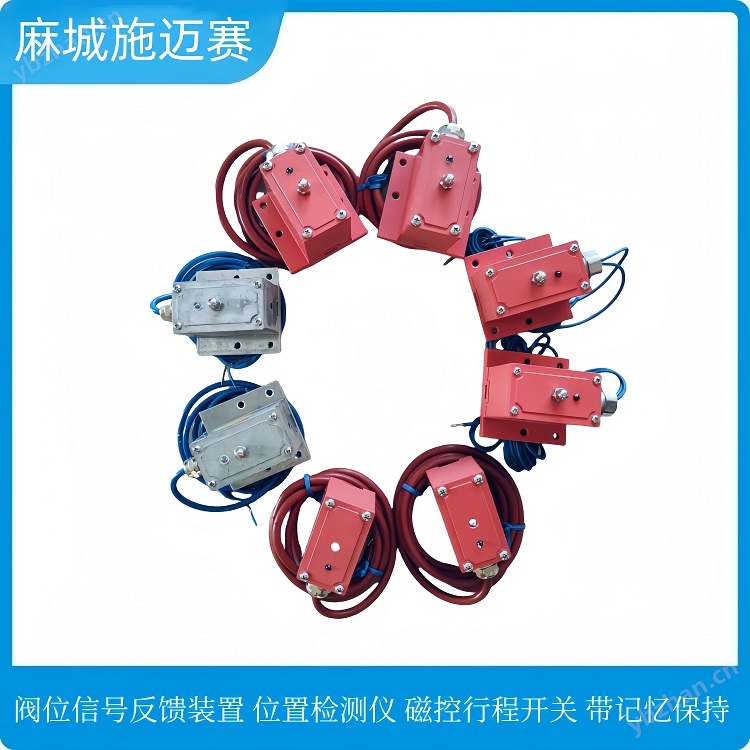

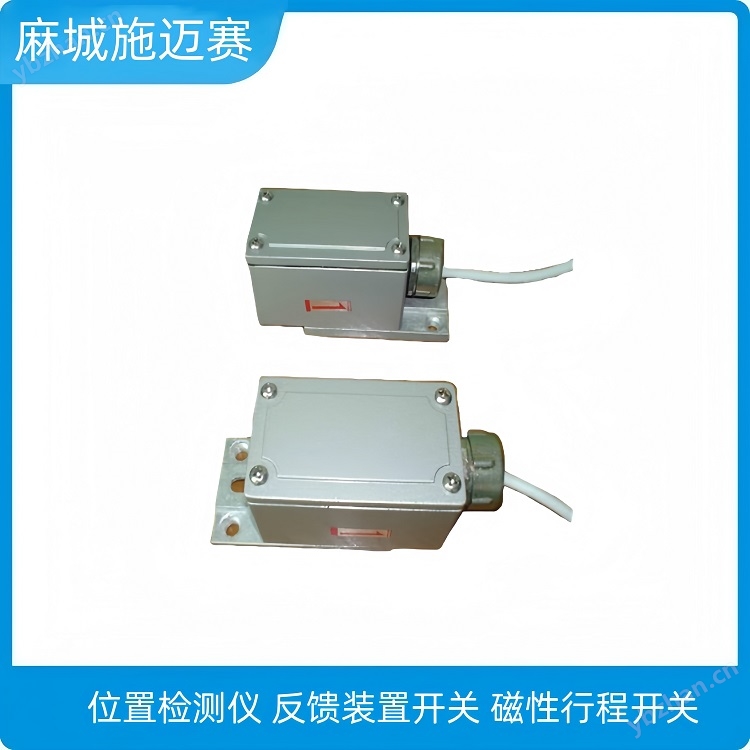

磁閥信號反饋裝置FJK-SXSD-150-FMMG是采用磁感應控制，輸出開關量型號，主要用于電廠閥位到位的行程限位控制，安裝在電廠各種閥位執行器上面，采用非接觸式帶記憶保持功能，是一種無源閥位信號反饋裝置，本產品以獨到的技術過硬的質量以及在技術和工藝方面的全面設計能力，成功的在火力發電廠的熱工車間、化學水處理車間、除灰車間、電氣車間得到廣泛應用，替換及更新各類機械。是工業自動化控制中用于監測閥門位置狀態的關鍵設備，可實現現場可視化指示與遠程信號傳輸。以FJK-SXSD系列為例，其核心功能包括閥門開/關狀態的實時檢測、高對比度可視化指示及抗干擾信號輸出，廣泛適配于氣動執行機構、氣缸等閥門驅動設備。該系列產品通過磁控激勵互控技術實現非接觸式信號采集，動作過程無機械磨損，配合過行程保持功能，有效解決了傳統機械式開關需精確安裝的痛點。是一種用于閥門位置檢測和限位控制的設備，通常與電動執行機構配套使用。

基本功能

• 閥位反饋：實時監測閥門的開度位置（如0%、50%、100%等），并將信號傳輸至控制系統（如4-20mA、開關量信號等）。

• 限位開關：在閥門到達全開或全關位置時觸發機械或電子開關，切斷執行機構電源或發送信號，防止閥門過行程。

型號解析（推測）

• FJK：可能代表廠家代號或系列名稱（如“閥位反饋開關”）。

• SXSD：可能指示產品類型或功能（如“雙限位開關+信號反饋”）。

• 150：可能對應行程角度（如150°旋轉閥門）或安裝尺寸。

• FMMG：可能表示防護等級（如IP67）、材質（如鋁合金）或輸出信號類型（如無源觸點、NAMUR標準等）。

典型應用

• 工業閥門控制：用于石油、化工、電力等行業的閘閥、球閥、蝶閥等。

• 安全聯鎖：與PLC/DCS系統配合，確保閥門在安全位置運行。

• 故障診斷：通過反饋信號判斷閥門是否卡澀或未到位。

•


閥位信號反饋裝置FJK-SXSD-150-FMMG

應用范圍：

爐控：磨煤機分離器出入口，熱冷風速斷門、石子煤、鍋爐油閥、吹灰器、油控閥、磨煤機油站油位計、盤車等。

機控：疏水閥、抽氣逆止閥、原煙氣出入口擋板等。

輸煤：梨煤器等。

凡是能用到機械式行程開關的部位本產品均可良好的使用。

位置傳感器FJK-SXSD-TLJC-LED使用注意事項

(1)電壓和電流應避免超出使用范圍

(2)嚴禁磁性開關與電源直接接通，必須同負載（如繼電器等）串聯使用

(3)磁性開關選用連接之前，要確認使用的工作電源，采用直流電源時，磁性開關的紅色線接電源的正極。

(4)請避免在有強磁場，大電流的環境使用磁性開關氣缸，若要使用，請加屏蔽裝置

選擇氣缸配件：按照動作和連接的要求，選擇氣缸配件

磁閥信號反饋裝置FJK-SXSD-150-FMMG的核心技術優勢與參數技術特點與性能優勢

• 非接觸式磁控設計：利用氣缸活塞磁體觸發信號，無機械磨損，壽命可達百萬次以上，適應長期高頻次操作場景。

• 環境適應性強：防護等級達IP67，支持-25℃~85℃寬溫工作，具備防水、防潮、防爆特性，可在粉塵、潮濕等惡劣環境中穩定運行。

• 安裝與維護便捷性：采用夾持式支架或NAMUR標準安裝接口，一次定位后無需反復調整，顯著降低現場維護工作量。

• 信號兼容性廣：支持AC/DC 12~250V寬電壓輸入，可直接接入PLC/DCS系統或驅動繼電器，同時通過LED紅綠雙色燈同步指示閥門狀態（紅為開位，綠為關位）。

關鍵技術參數

典型應用場景與行業適配性

FJK-SXSD系列閥位信號反饋裝置廣泛應用于電力、石化、冶金、水處理等流程工業領域，具體場景包括：

• 電力行業：鍋爐輔機閥門、化學水處理系統（循環水、凝結水）、除灰系統的氣動蝶閥、球閥狀態監測；

• 石化與化工：反應釜進料閥、管道切斷閥的遠程狀態反饋，適配防爆要求的危險工藝區；

• 冶金與礦山：皮帶輸送系統閥門、料倉料位控制閥門的限位保護與信號聯動。

• 其緊湊設計與多規格型號（如配磁環式氣缸的TL型、標靶型等）可滿足不同閥門類型（直行程/角行程）的適配需求。

技術指標:

1、工作電壓dc12-250v，ac12-250v

2、工作電流>200ma

3、工作溫度-40攝氏度+150攝氏度

4、位置量zui小分辨率3mm

5、接點疲勞強度大于20萬次（接點通斷次數）

閥位反饋裝置我公司多年來利用自主知識，其性能穩定，工作可靠，多年來在用戶處反映良。更換后，可解決上述存在問題,減少設備運行中的維護量。

其特點如下:

1、我公司產品采用多個二端網絡元件和四端網絡元件組成復合電路，抗干擾能力強，發光二極管同步顯示，閥門運行狀態一目了然，可遠距離觀察，方便值班人員巡查，減輕工作人員勞動強度。

2、充分利用氣缸內活塞磁體觸發，動作過程中無機械磨損，工作狀態有保持功能，信號采集準確，穩定性。

3、能適用于交、直流工作電壓環境，既可直接驅動各類繼電器、接觸器，亦可直接進入plc系統或dcs系統，還可就地顯示設備工作狀態。

4、安裝連接方式。采用夾持式支架，安裝調試方便快捷。

5、一次安裝定位，在主設備的運行周期內，不需要現場調整維護，使用壽命長，性價比高。

6、可適應比較惡劣的工作環境，防水、防潮、防爆。在粉塵比較多的情況

下，工作安全可靠。

型號命名規則與選型建議型號構成解析

FJK-SXSD系列型號通常包含結構類型、安裝方式及功能擴展信息，例如：

• FJK-SXSD-PPSH150-LED：PPSH代表防護與安裝特性，150為尺寸規格，LED指示功能；

• FJK-G6Z1-TL-LED：G6為負荷等級，TL表示配套磁環式氣缸的標靶型設計2[[5]]。
  用戶需根據閥門驅動類型（氣動/電動）、安裝空間（夾持式/NAMUR標準）及信號需求（單接點/同步輸出）選擇具體型號。

安裝與接線

• 機械安裝：通過聯軸器或連桿與閥門主軸連接，需校準限位位置。

• 電氣接口：

• 限位開關：通常為干觸點（常開/常閉），接入控制回路。

• 反饋信號：模擬量（4-20mA）或數字量（RS485等），需匹配控制系統輸入。

注意事項

• 防護等級：確認是否符合現場環境（如防爆、防水要求）。

• 兼容性：需與執行機構型號（如多回轉、部分回轉）匹配。

• 調試：安裝后需手動測試限位動作和信號準確性。

•


選型注意事項

1. 環境參數確認：惡劣溫度、粉塵或防爆要求需對應選擇增強型型號（如IP68防護、防爆認證版本）3[[4]]；

2. 信號兼容性：接入PLC系統時需確認開關容量與輸入模塊匹配，避免過載損壞；

3. 安裝接口匹配：氣缸式閥門優先選擇TL型標靶設計，旋轉式閥門適配NAMUR標準支架2[[5]]。
