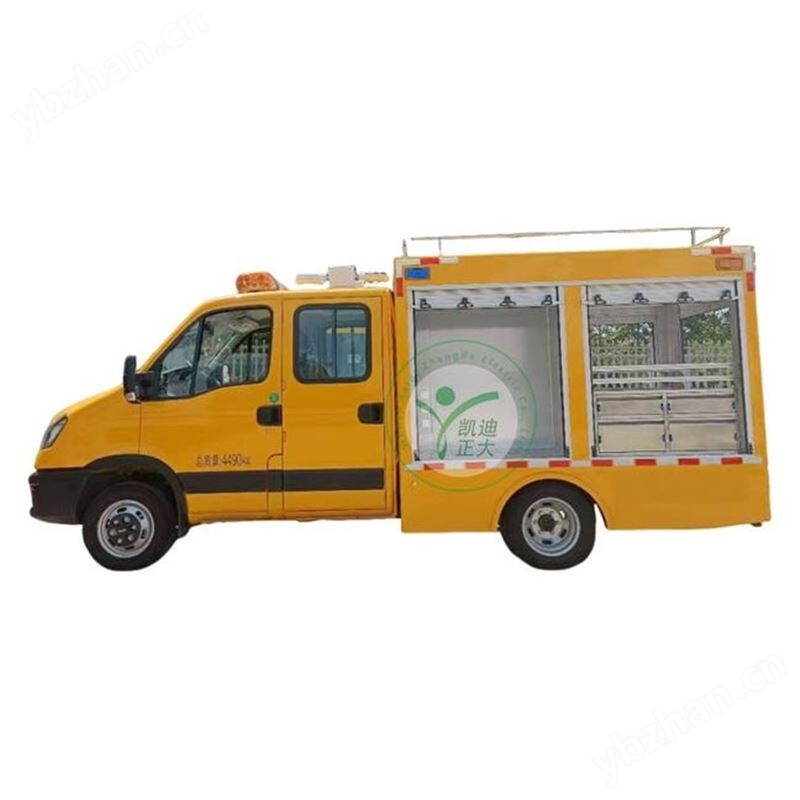

KDXB（L）-100kVA/100kV特高耐壓移動試驗機（工頻智能調感式交流串聯諧振試驗裝置）應用于軌道車輛高壓電纜及整車特高耐壓試驗，移動式特高壓耐壓試驗小車適用于各型動車組的供電線路或電纜耐壓試驗，且能滿足移動使用的需求。廣泛應用于鐵路，航空，電力，石油行業及科研部門等。
產品特點
KDXB（L）-100kVA/100kV特高耐壓移動試驗機被試品對象（被試品客戶提供）電纜的工頻交流耐壓試驗，試驗電壓不超過100kV，對地電容量0.031uF ，試驗時間60min。
KDXB（L）-100kVA/100kV特高耐壓移動試驗機采用工頻串聯諧振方式實現，主要由調壓電源、激勵變壓器、高壓諧振電抗器、電容分壓器、補償電容等部分組成，各部件采用分體式設計。
采用分體式設計，分別安裝在諧振小車和控制小車上，其中諧振車上布置有激勵變壓器、高壓諧振電抗器?？刂菩≤噧?nèi)部分為兩層，上層由變頻電源、控制觸摸屏、急停按鈕、控制輸出等部分組成；下層安裝補償電容、電容分壓器、絕緣支撐桿、電源線等。
KDXB（L）-100kVA/100kV特高耐壓移動試驗機具有手動、自動試驗兩種操作功能，自動模式下可以自動進行調諧、升壓、計時、 降壓、切斷主回路并轉到試驗結果界面。自動模式下可以實現自動匹配被試品（單根高壓電纜或整車高壓電纜）電容以達到諧振條件，輸出電壓范圍可自行設定，方便快捷。無論手動、自動耐壓設備都具備急停功能，使設備實現快速停機。輸出電壓、輸出電流、輸入電流、耐壓時間等參數可以設置，耐壓數據可以自動保存。
設備遵循標準
GB10229-88 ：《電抗器》
GB1094：《電力變壓器》
GB50150-91：《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-2016： 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96：《外殼防護等級》
GB2900：《電工名詞術語》
GB/T16927.1~2-1997：《高電壓試驗技術》
產品滿足GB/T 311.2-2013《絕緣配合 第2部分：使用導則》 ；
產品滿足GB/T 311.6-2005《高電壓測量標準空氣間隙》 ；
產品滿足GB/T 16927.1-2011《高電壓試驗技術 第1部分：一般定義及試驗要求》 ；
產品滿足GB/T 16927.2-2013《高電壓試驗技術 第2部分：測量系統》。
詳細參數
系統主要技術參數及功能
1.額定容量：100kVA；
2.額定電壓：100kV
3.額定電流：1A
4.工作頻率：工頻50Hz；
5.輸出電壓波形畸變率：≤0.5%；
6.允許連續工作時間：額定負載下60min；
7.額定負載下連續運行60min后溫升≤80K；
8.裝置自身品質因數：Q≥10；
9.系統測量精度：有效值1.0級；
10.輸入電源：三相380V電壓，頻率為50Hz；
11.對被試品具有過流、過壓及試品閃絡保護；
12.環境溫度：－150C –40 0C，相對濕度：≤90%RH，海拔高度≤1000米；
試驗電源及L、Cx關系表
被試品電容范圍：0.01~0.031uF
電抗器可調范圍：326H~1014H
注：Cx為被試品電容量
交流工頻耐壓試驗：采用串聯諧振試驗裝置做電纜交流耐壓試驗；
電抗器使用方式：一臺可調電抗器
額定容量：100kVA
額定電壓：100kV
額定電流：1A
試品電容范圍(計算值)：0.01～0.031μF
對應電感量：326H~1014H
系統配置及其參數
1.激勵變壓器JLB-10kVA/10kV/0.4kV：1臺
a)額定容量：10kVA；
b)輸入電壓：400V，單相；
c)輸出電壓：10kV
d)結構：干式
e)重量：約70kg；
f)額定運行60分鐘后線圈對空氣溫升：≤80K;
2、工頻電源CHXB-F -10kW/380V：1臺
a)額定輸出容量：10kW
b)工作電源： 380±10%V（三相），工頻
c)輸出電壓：0 –400V，單相，
d)額定輸入電流：25A
e)額定輸出電流：25A
f)電壓分辨率： 0.01kV
g)電壓測量精度：1.5%
h)運 行 時 間：額定容量下連續60min
i)額定容量下連續運行60min元器件溫度≤80K;
j)噪 聲 水 平：≤50dB
k)可實現以下功能
l)1）電源的放置為縱向和橫向，特別適合現場操作及觀察；
m)2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了電源的長期穩定性和可靠性；
n)3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統
o)可顯示諧振電壓(即試驗前設置的目標電壓)、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護 ；
p)4）參數設置：大屏幕觸摸液晶彩屏直接完成各種參數的設置，可對起始電壓、階段升壓和計時、分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ降葏?shù)進行設置或選擇；
q)5）試驗?zāi)Ｊ剑河|摸屏操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示功能等；
r)6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
s)7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等
t)① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；
u)② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）
v)8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；
w)P）重 量：約25kg；
3.可調電抗器 CHXB（TL）-100kVA/100kV：1臺
a)額定容量：100kVA；
b)額定電壓：100kV；
c)額定電流：1A；
d)可調電感量：326H~1014H；
e)品質因數：Q≥20；
f)結構：干式；
g)重量：約300kg；
4.分壓器FRC-100kV/1000pF ：1臺
a)額定電壓：100kV
b)測量精度：交流有效值1.0級；
c)介質損耗：tgσ≤0.5%；
d)分 壓 比：1500：1，
e)分壓比誤差：≤1.0%；
f)重量：約25kg；
5.補償電容器BC-100kV/0.01uF：1臺
g)額定電壓：100kV
h)電容量：0.01uF
i)重量：25kg
