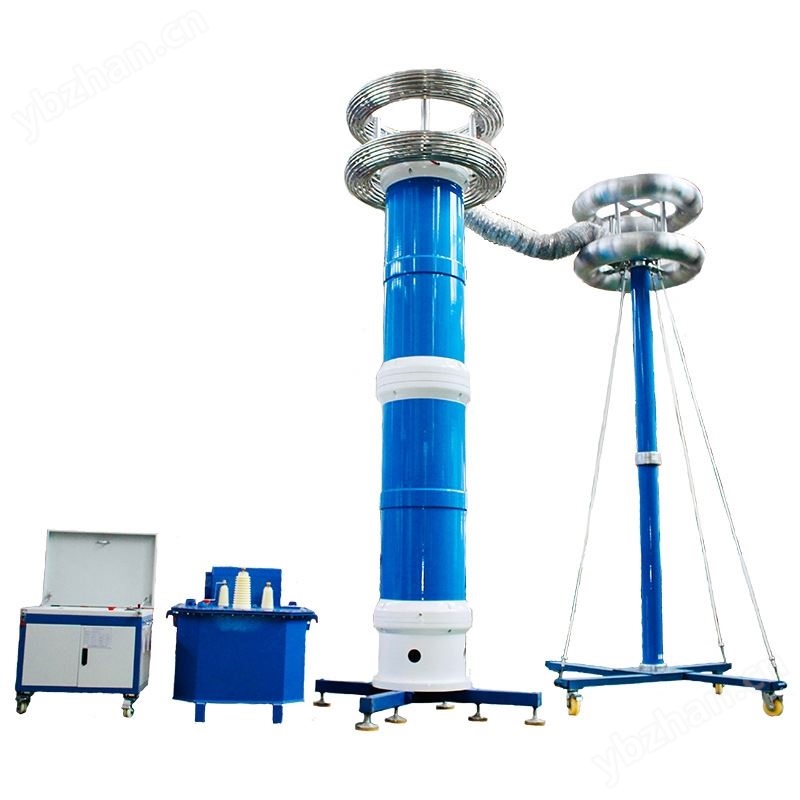

武漢凱迪正大電氣串聯諧振試驗裝置可直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇。

串聯諧振試驗裝置主要技術參數及功能
1.額定容量：135kVA；
2.輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz；
3.額定電壓：27kV； 54kV；108kV；
4.額定電流： 5A；2.5A； 1.25A；
5.工作頻率：30~300Hz；
6.裝置輸出波形：正弦波
7.波形畸變率：輸出電壓波形畸變率≤1%；
8.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
9.溫 升：額定負載下連續運行60min后溫升≤65K；
10.品質因素：裝置自身Q≥30(f=45Hz)；
11.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12.測量精度：系統有效值1.5級；

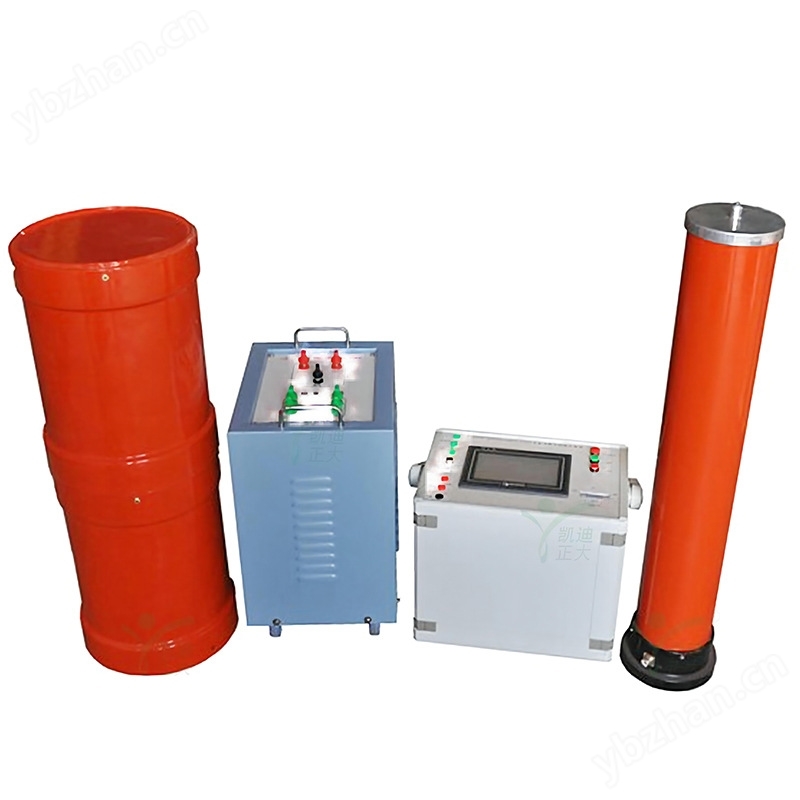

系統配置及其參數
1、激勵變壓器MSB-7.5kVA/1.5/3/6kV/0.4kV 1臺
(a)額定容量：7.5kVA；
(b)輸入電壓：0-400V，單相；
(c)輸出電壓：1.5/3/6kV
(d)結 構：干式；
(e)重 量：約55kg；

2、變頻電源MSXB-F -7.5kW/220/380V 1臺
(a)額定輸出容量：7.5kW
(b)工作電源： 220/380±10%V（單/三相），工頻
(c)輸出電壓：0 –400V，單相，
(d)額定輸入電流：18.75A
(e)額定輸出電流：18.75A
(f)電壓分辨率： 0.01kV
(g)電壓測量精度：1.5%
(h)頻率調節范圍：30 – 300Hz
(i)頻率調節分辨率：≤0.1Hz
(j)頻率穩定度： 0.1%
(k)運 行 時 間：額定容量下連續60min
(l)額定容量下連續運行60min元器件溫度≤65K;
(m)噪 聲 水 平：≤50dB
(n)可實現以下功能
(1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；
(2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；
(3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統
可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；
(4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ?、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；
(5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；
(6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
(7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；
② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打??；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）
(8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；
(9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；
(10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在試驗過程中不發生漂移；
(P)重 量：約12kg；

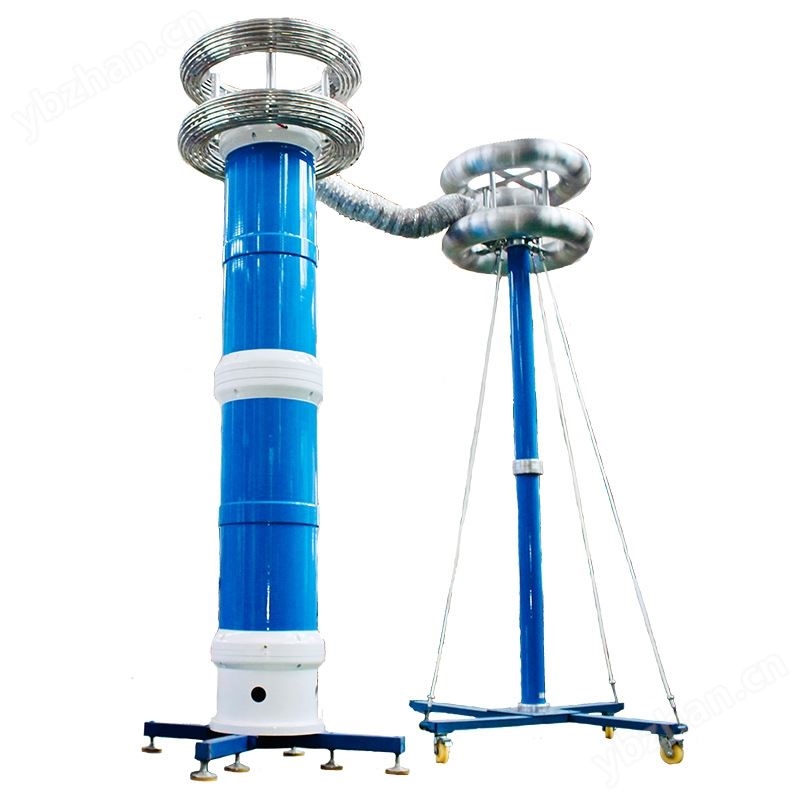

3、高壓電抗器MSDK-33.75kVA/27kV 4節
(a)額定容量：33.75kVA;
(b)額定電壓：27kV；
(c)額定電流：1.25A；
(d)電 感 量：100H/單節；
(e)品質因素：Q≥30 (f=45Hz)；
(f)結 構：干式；
(g)重 量：約40kg；

4、電容分壓器FRC-110kV/1000pF 1套
(a)額定電壓：110kV；
(b)高壓電容量：1000pF；
(c)介質損耗：tgσ≤0.5%；
(d)分 壓 比：1500：1
(e)測量精度：有效值1.5級;
(f)重 量：約15kg；

5、補償電容器MSBC-70kV/10000pF 1套
(g)額定電壓：70kV/35kV；
(h)高壓電容量：10000pF/20000pF；
(i)重量：15kg
