3051電容式差壓力變送器耐高靜壓32MPa輸出4-20mA帶HART協議四位顯示儀表
標準3051結構，電容感壓原理，可耐高靜壓測量，靜壓可達200倍以上的測量壓力，4-20mA帶HART協議通訊輸出，可組態壓力采集網,可配現場顯示儀表

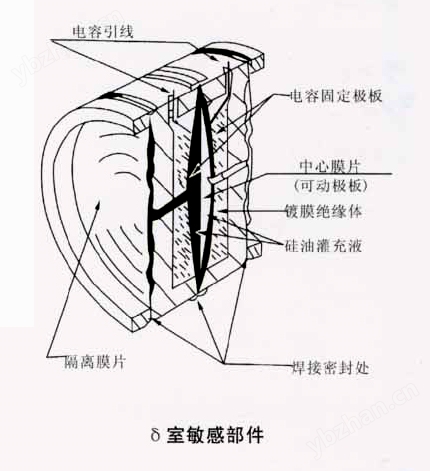

工作原理：工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考?jí)毫?。傳感膜片的位移量?.004英寸（0.1毫米），
且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
特點性能：
逐臺進行模擬“在線運行”考核，保證變送器在極限環境溫度、介質溫度和工作壓力(包括正壓或真空)下，穩定而可靠地工作。
采用“動態型面”遠傳膜片結構，超載后膜片不會受損；長期工作后精度不會發生變化。
選用全熔焊和剛性密封結構的灌充系統，了漏油現象的發生。
設計新穎的毛細管結合部件，使毛細管得到可靠的保護，在現場使用不易折斷。
品種、形式尺寸多樣的遠傳裝置，以及豐富的灌充液種類，可以滿足各種不同場合的測量需要?！?可提供各種特殊需要產品，包括高溫、高真空、快響應和接液膜片表面噴涂特氟隆涂層的遠傳差壓變送器。
PT500-3051差壓變送器：
基本型 PT500-3051DP
高靜壓型 PT500-3051HP
微差變型 PT500-3051DR
用途：適用于戶外、防爆、高溫、強腐蝕、絕壓、微壓等的壓力測量與控制設備系統。
技術參數：
基本型PT500-3051DP
測量范圍(KPa) 精度(%FS) 靜壓(MPa) 環境溫度
0-0.3～7.5 0.25 5 -29～93℃
0-6.2～186.8 0.25 10 -29～93℃
0-117～689.5 0.25 14 -29～93℃
高靜壓型PT500-3051HP
測量范圍(KPa) 精度(%FS) 靜壓(MPa) 環境溫度
0-6.2～2068 0.25 25/32 -29～93℃
微差變型PT500-3051DR
測量范圍(KPa) 精度(%FS) 靜壓(MPa) 環境溫度
0-0.125～1.5 0.5 2/5 -29～93℃
介質溫度:
灌充硅油-40～104℃
灌充氟氣0～71℃

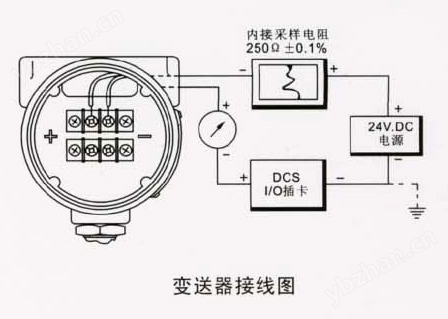

輸出信號：4-20mADC（二線制）
可帶HART協議
可配顯示表頭輸出
供電電壓：24VDC（12-45VDC） 電源影響：小于0.005%/VDC
負載影響：電源穩定時，無負載影響
阻尼時間：0-16秒可調，間隔0.1秒 啟動時間：小于2秒，不需預熱
工作環境：-25～70℃，溫度：0～99%
負載特性：RL≤（μ-12）/I
式中：μ--供電電壓（V）；I--回路電流（A）智能型為2.3×10
振動影響：任何方向200Hz振動±0.05%/g
安裝位置：膜片未垂直安裝時，可能產生小于0.24KPa的誤差，但可通過調零消除
防爆類型：隔爆型ExdⅡBT4-6；本安型ExiaⅡCT5
遷移后的上下限值均不應超過測量范圍的上限值，壓力變送器不能進行負遷移
