一、PT520系列壓力變送器型號命名
PT500-XXX- XX- 1- XX- XX-520X
A B C D E F
A：量程參數:按實際數值標示
如：0.6MPA標為
200psi 標為200psi
B：輸出參數
4V：0.5-4.5VDC 供電5VDC
mA：4-20mA 供電 12-24VDC
C：精度參數: 1：±1%FS
D：安裝螺紋參數，按實際螺紋標示，
如：M20X1.5標為M20；G1/4標為G1/4 等
E：電纜線長度參數，按實際數值標示，如：0.3m
F：傳感器變送器結構參數，
520： 不銹鋼結構，陶瓷芯體
520Si：鋁合金結構，硅芯體
備注：1、若用戶對傳感器有特殊的要求，以文字說明的形式，可依用戶要求設計和生產
2、選型列舉：PT500
此型號傳感器技術參數為：量程：0-0.6MPa；輸出：0.5-4.5VDC精度：±%FS螺紋接口：G1/4，電纜線長度：1m，520結構
二、產品概述
采用進口陶瓷/硅感壓芯片,可測介質液體、氣體，具有價格低，合適批量生產，專用于空氣壓縮機,機油壓力等設備的壓力采集與控制
三、主要技術參數
被測介質： 氣體、液體（弱腐蝕性）
壓力類型： 表壓
量 程：
520陶瓷芯體結構：0.1MPa, 0.2MPa, 0.6MPa, 1MPa, 1.6MPa, 2.5MPa, 3MPa, 4MPa, 5MPa
520Si硅芯片結構：0.6Mpa,1Mpa,1.6Mpa,2.0MPa
輸 出：
520陶瓷芯體結構：0.5～4.5VDC（三線制）,供電5VDC
4～20mA（線二線制），供電12-24VDC
520Si硅芯片結構：0.5～4.5VDC（三線制）,供電5VDC
綜合精度： ±1%FS
絕緣電阻： ≥1000 MΩ/100VDC
負載電阻: 大于50KΩ
介質溫度： -20～70℃
環境溫度：-20～70℃
儲存溫度：-40～90℃
相對濕度： 0～95% RH
密封等級：IP65
過載能力： 150%FS
響應時間：≤10mS
穩 定 性：≤±0.5%FS/年
振動影響：≤±0.5%FS/年（機械振動頻率20Hz～1000Hz）
電氣連接：3PIN快速接頭（國際標準）；標準配線300mm
壓力連接：G1/4，G1/2,M20X1.5其它螺紋可依據客戶要求設計
殼體材料：
520陶瓷芯體結構：不銹鋼
520Si硅芯片結構：鋁合金

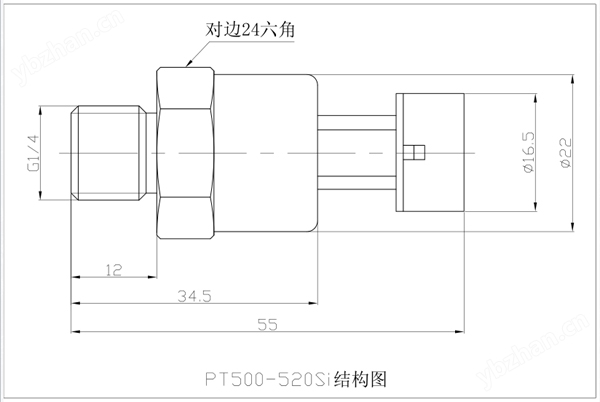

四、產品結構尺寸

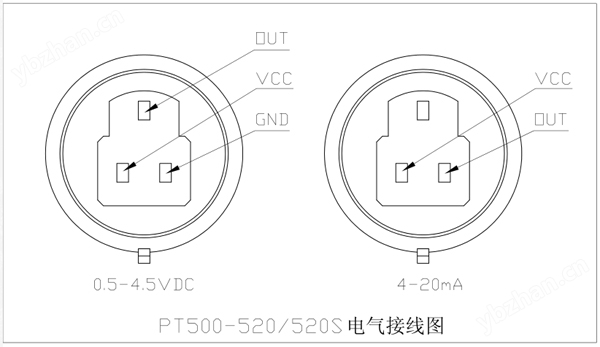

五、產品電氣結構

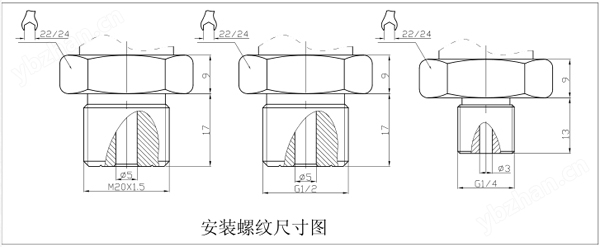

六、產品螺紋尺寸

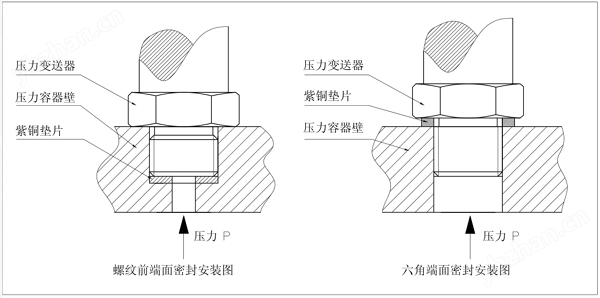

七、安裝密封結構
