1. 產品概述

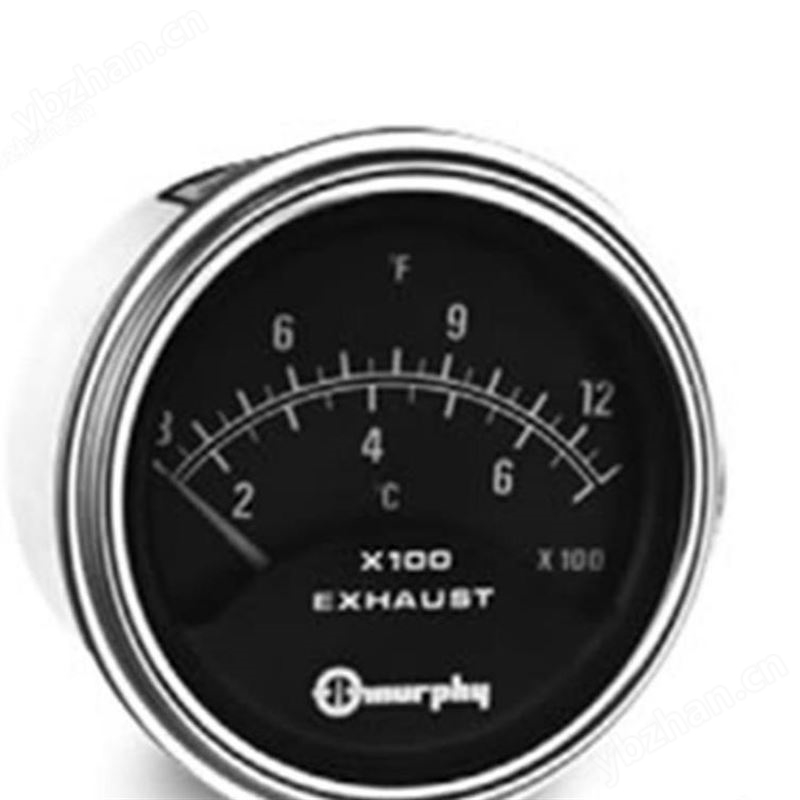

摩菲排氣高溫表 單和雙端口監測排氣溫度專用于高溫排氣/煙氣溫度監測，如柴油發動機、燃氣輪機、工業窯爐等場景。產品采用耐高溫傳感器與強化散熱設計，可長期穩定工作在高溫環境下，并提供實時溫度顯示、報警輸出及數據通信功能。
2. 摩菲排氣高溫表 單和雙端口監測排氣溫度核心特點
超高溫耐受：測量范圍 0~1000℃（可擴展至1200℃），耐受瞬時高溫沖擊。
快速響應：熱電偶（K型/E型）或鉑電阻（PT1000）探頭，響應時間＜2秒。
抗振動設計：強化不銹鋼探頭結構，適應發動機等高振動環境。
多功能顯示：數字LCD/指針表頭可選，帶峰值保持、報警指示燈。
信號輸出：4-20mA、RS485 Modbus、繼電器開關量（報警輸出）。
防護等級：儀表本體IP65，探頭部分IP67（防油污、防腐蝕）。
3. 技術參數
| 項目 | 參數詳情 |
|---|---|
| 測量范圍 | 0~1000℃（標準型），0~1200℃（高溫定制型） |
| 精度等級 | ±1% FS（熱電偶型），±0.5% FS（鉑電阻型） |
| 傳感器類型 | K型熱電偶（標配）、E型熱電偶、PT1000（可選） |
| 探頭材質 | 310S不銹鋼（標準）、陶瓷套管（＞1000℃）、哈氏合金（腐蝕性環境） |
| 輸出信號 | 4-20mA（隔離輸出）、RS485 Modbus、繼電器觸點（2A/250V AC） |
| 供電電源 | DC 24V（±10%）或AC 220V（可選） |
| 環境耐受 | 儀表本體：-30℃~+70℃；探頭：長期耐受1000℃ |
| 機械接口 | M18×1.5螺紋安裝（標配）、法蘭安裝（DN25可選） |
4. 型號分類
根據應用場景選擇型號：
EGT-100：基礎型，K型熱電偶，4-20mA輸出。
EGT-200：帶雙報警繼電器，適用于安全聯鎖系統。
EGT-300：防爆型（Ex d IIB T6），用于易燃易爆環境。
EGT-400：通信型，支持RS485 Modbus協議，可集成至PLC/DCS系統。
5. 安裝與接線
5.1 安裝位置建議
發動機排氣管彎管后（避免直沖氣流）。
鍋爐煙道測溫點需避開積灰區域。
探頭插入深度≥50mm（確保熱接觸充分）。
5.2 接線示例
4-20mA輸出：
電源+ → 儀表+ → 儀表- → PLC/DCS → 電源-text報警繼電器：
常開觸點（NO）串聯至停機保護電路text
6. 使用注意事項
避免熱沖擊：冷啟動時需緩慢升溫，防止探頭陶瓷部件開裂。
定期維護：清理探頭積碳（發動機應用）或煙灰（鍋爐應用）。
校準周期：建議每6個月校準一次（高溫環境下縮短至3個月）。
防干擾措施：信號線需屏蔽接地，遠離高壓電纜。
7. 典型應用場景
柴油發電機組：監控排氣溫度，防止渦輪增壓器過熱。
船舶發動機：ECU溫度保護信號輸入。
工業焚燒爐：煙氣溫度反饋控制。
燃氣輪機：排氣熱電偶陣列集成。
