1. 產品概述

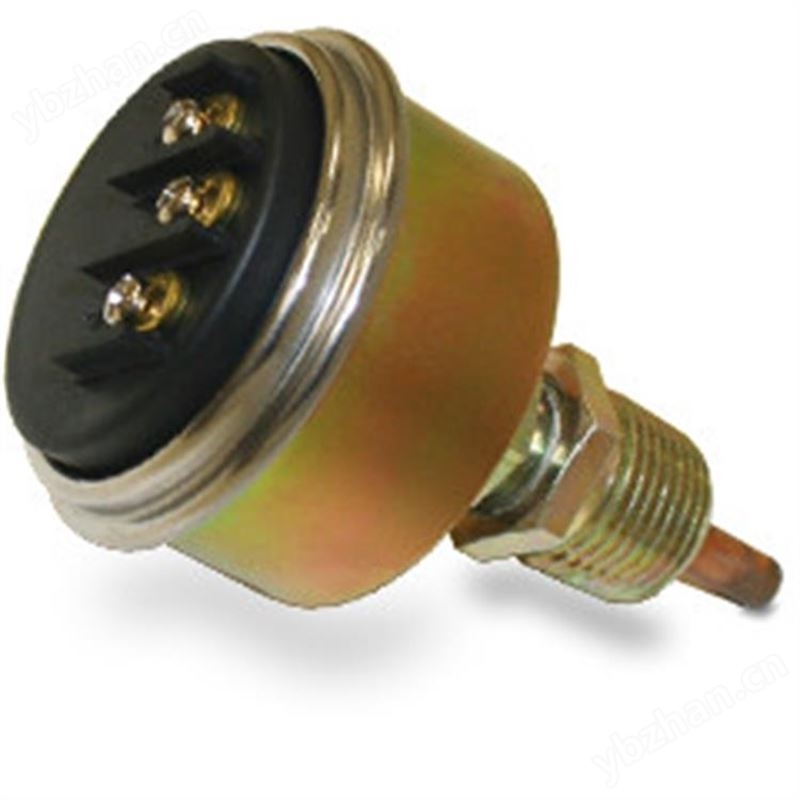

型號系列:摩菲TSB 溫度開關
產品類型:機械/電子式溫度控制開關
核心功能:溫度監控與設備保護
典型應用:
工業設備過熱保護(電機、軸承、變壓器)
工藝過程溫度聯鎖控制
HVAC系統安全保護
2. 摩菲TSB 溫度開關系列產品分類
型號 | 類型 | 設定方式 | 輸出形式 | 溫度范圍 |
---|---|---|---|---|
TSB-M10 | 機械式 | 旋鈕調節 | SPDT機械開關 | -20~120℃ |
TSB-E20 | 電子式 | 數字設定 | 繼電器/晶體管 | -50~400℃ |
TSB-EX30 | 防爆型 | 磁耦調節 | 本安信號輸出 | -40~300℃ |
TSB-H40 | 高溫型 | 螺絲調節 | 大容量繼電器 | 0~800℃ |
3. 核心技術特點
3.1 機械式(TSB-M系列)
雙金屬片技術:
重復精度±2℃
10萬次機械壽命
瞬時動作/慢動可選
結構特性:
IP65防護外殼
不銹鋼304感溫管
可調差動范圍3-25K
3.2 電子式(TSB-E系列)
智能控制:
0.1℃分辨率
雙設定點(報警+停機)
4-20mA過程值輸出
安全設計:
故障自診斷
傳感器斷路報警
抗電磁干擾(EMC III級)
4. 技術參數
參數 | TSB-M10 | TSB-E20 | TSB-EX30 |
---|---|---|---|
量程范圍 | -20~120℃ | -50~400℃ | -40~300℃ |
精度 | ±2℃ | ±0.5%FS | ±1.5%FS |
響應時間 | <30s | <1s | <5s |
觸點容量 | 16A/250VAC | 5A/30VDC | 0.5A/24V |
防護等級 | IP65 | IP67 | Ex ia IIC T4 |
電氣接口 | 電纜入口 | M20×1.5 | 1/2"NPT |
認證標準 | UL/CE | SIL2 | ATEX/IECEx |
5. 安裝指導
5.1 機械安裝
感溫管安裝:
插入深度≥浸入管直徑的5倍
避免高振動區域安裝
典型安裝位置:
管道:流向逆45°角安裝
設備:靠近熱源但避開散熱口
5.2 電氣接線
L1 ──┤ ├── 負載
│TSB│
L2 ──┤ ├── N
電子式接線圖:
24VDC ──┬── POWER
│
PT100 ──┤
│
OUT ────┴── PLC DI
6. 調試步驟
機械式校準:
使用標準溫度源加熱至設定值
確認觸點動作溫度
調節差動螺絲設定回差
電子式設置:
圖表代碼
7. 維護計劃
維護項目 | 周期 | 方法 | 標準 |
---|---|---|---|
機械觸點檢查 | 6個月 | 萬用表測試 | 接觸電阻<100mΩ |
溫度校準 | 12個月 | 干井爐比對 | 偏差<量程1% |
密封檢查 | 24個月 | 氣壓測試 | 0.5bar無泄漏 |
整體絕緣 | 36個月 | 500V兆歐表 | >100MΩ |
8. 故障診斷
故障現象 | 可能原因 | 解決方案 |
---|---|---|
不動作 | 感溫管損壞 | 更換感溫元件 |
誤動作 | 安裝位置不當 | 重新選擇安裝點 |
觸點粘連 | 過載使用 | 更換大容量型號 |
顯示異常 | 電源干擾 | 加裝濾波器 |
