產品詳情
- 產品概述
- DDSU-104系列單相導軌式電能表是我公司采用微電子技術和進口大規模集成電路，應用的數字采樣處理技術和SMT工藝等技術研制開發的。它擁有自主的知識產權的新型單相兩線有功電能表。其性能符合GB/T17215.321-2008 (1級和2級靜止式交流有功電能表)的相關技術要求，它能準確直接的測量50Hz或60Hz單相交流電網中負荷的有功電能的消耗，該表由8位LCD顯示器顯示有功電量，具備RS485通信功能。該表具有以下特點:可靠性好，體積小，重量輕。外形美觀，方便安裝等。
- 技術參數
-
產品特點
35毫米標準導軌安裝，符合DIN EN50022標準。10極寬度（模數12.5毫米),符合DIN 43880標準。標準配置6+2位LCD顯示器(999999.99kwh)顯示。
標準配置無源電能脈沖輸出〈有極性)，方便和各種AMR系統連接，符合IEC 62053-21和DIN 43864標準。具備RS485數據通信端口，通信協議符合標準 DL/T645-2007和MODBUS-RTU。
可以測量有功、無功電能,電流,電壓，功率，頻率等數據。
直接U型連接,標準配置U型接線。
短的保護蓋,減少安裝空間和便于集中安裝。
功能列表
功能 參數 DDSU-104B DDSU-104C DDSU-104E DDSU-104F 電能計量 有功電能 組合有功電能正向反向 ● ● ● ● 分時計量 復費率 峰尖平谷4種費率，4個時段 ● 實注：“●”表示標配；“○”表示選配。時測量值 相電壓 U ● ● 電流 I ● ● 有功功率 P ● ● 無功功率 Q ● ● 功率因數 PE ● ● 頻率 F ● ● 電能脈沖輸出 kWh輸出 有功 ● ● ● ● 通訊 通訊接口 RS-485 ● ● ● 通訊協議 Modbus-RTU和DL/T 645-2007 ● ● ● 顯示方式 LCD液品顯示 ● ● ● ● 外形尺寸 77x98x75mm 注：“●”表示標配；“○”表示選配。
快速訂貨選型表
設備名稱 產品型號 基本功能 電流規格 備注 單相導軌式電能表 DDSU-104B 單相有功電能KWh,液晶顯示 5(20),10(40),20(80),
30（100)A阻容降壓 變壓器降壓 DDSU-104C 單相有功電能KWh,液晶顯示,485通訊 Moudbus-RTU協議和DL/T645-
2007單相導軌式多功能電能表 DDSU-104E 單相電壓U、電流I、頻率Hz、功率因數
cosφ、有功功率KW、無功功率KVAR、有
功電能 KWh、液晶顯示、485通訊單相導軌式復費率電能表 DDSU-104F 單相電壓U、電流I、頻率Hz、功率因數
cosφ、有功功率Kw、無功功率Kvar、有
功電能 Kwh、無功電能 Kvarh，，尖鋒平

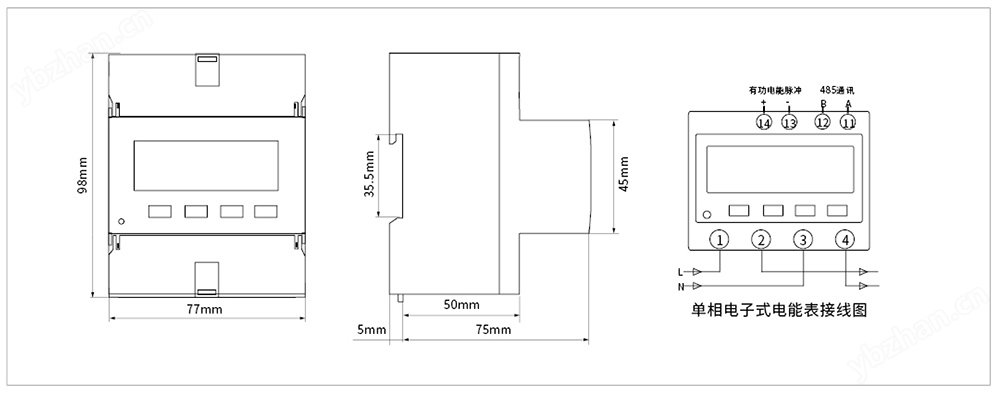

谷4種費率、液晶顯示、485通訊外形及開孔尺寸
文件下載 導軌式電能表
