產品詳情
- 產品概述

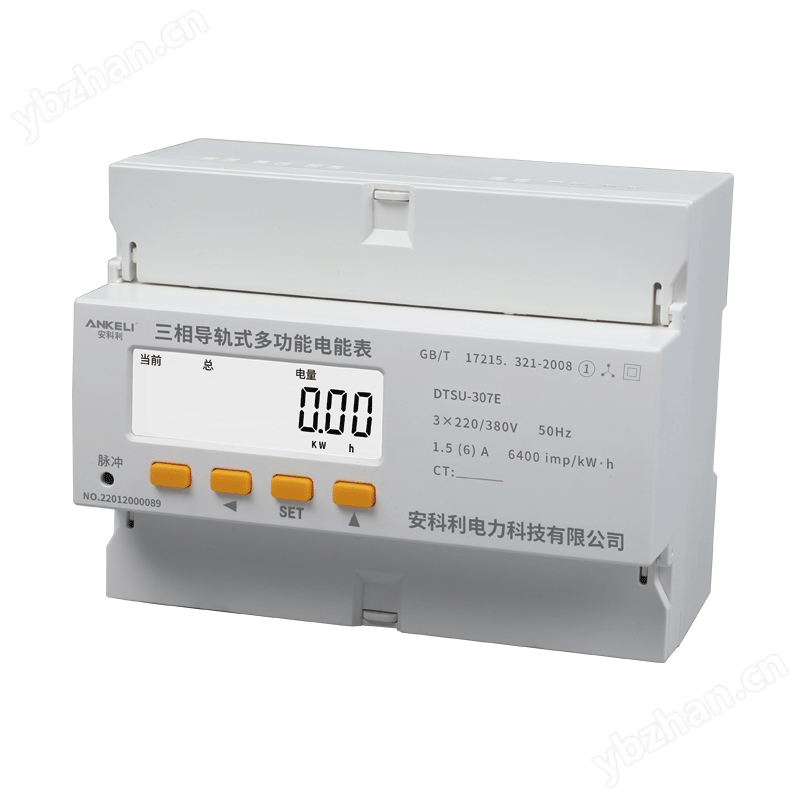

- DTSU-307系列三相導軌式電能表是我公司采用微電子技術和進口大規模集成電路，應用的數字采樣處理技術和SMT工藝等技術研制開發的。它擁有自主的知識產權的新型有功電能表。其性能符合GB/T17215.321-2008(1級和2級靜止式交流有功電能表)的相關技術要求，它能準確直接的測量50Hz或6OHz三相交流電網中負荷的有功電能的消耗，該表由8位LCD顯示器顯示有功、無功電能，具備RS485通訊功能。該表具有以下特點:可靠性好，體積小，重量輕，外形美觀，方便安裝等。
- 技術參數
-
產品特點
35亳米標準導軌安裝,符合DIN EN50022標準。10極寬度〔模數12.5亳米),符合DIN 43880標準。標準配置6+2位LCD顯示器(999999.99kwh)顯示。
標準配置無源電能脈沖輸出〈有極性)，方便和各種AMR系統連接，符合IEC 62053-21和DIN 43864標準。具備RS485 數據通信端口，通信協議符合標準DL/T645-2007和MODBUS-RTU。
可以測量有功、無功電能,電流,電壓,功率,頻率等數據。
直接U型連接,標準配置U型接線。
短的保護蓋,減少安裝空間和便于集中安裝。
功能選型表
功能 參數 DTSU-307B DTSU-307C DTSU-307E DTSU-307F 電能計量 有功電能 組合有功電能正向反向 ● ● ● ● 無功電能 無功電能 ● ● 分時計量 復費率 峰尖平谷4種費率，8個時段 ● 實時測量值 相電壓 v1，v2，V3 ● ● 電流 l1，l2，I3 ● ● 有功功率 總有功 ● ● 無功功率 總無功 ● ● 功率因致 PF ● ● 頻率 F ● ● 電能脈沖輸出 kWh輸出 有功 ● ● ● ● 通訊 通訊接口 RS-485 ● ● ● 通訊協議 Modbus-RTU和DL/T 645-2007 ● ● ● 顯示方式 LCD液晶顯示 ● ● ● ● 外形尺寸 127x98x75mm 注：“●”表示標配；“○”表示選配。
快速訂貨選型表
設備名稱 產品型號 基本功能 電流規格 備注 三相導軌式電能表 DTSU-307B 三相有功電能Kwh,液晶顯示 1.5(6),5(20),10(40),
20(80),30(100）A阻容降壓 變壓器降壓 DTSU-307C 三相有功電能Kwh,液晶顯示，485通訊 Moudbus-RTU 協議和DL/T645-
2007三相導軌式多功能電能表 DTSU-307E 三相電壓U、電流l、頻率Hz、功率因數
cosφ、有功功率Kw、無功功率Kvar、有
功電能Kwh、無功電能Kvarh,，液晶顯示、
485通訊三相導軌式復費率電能表 DTSU-307F 三相電壓U、電流l、頻率Hz、功率因數
cosφ、有功功率Kw、無功功率Kvar、有
功電能Kwh、無功電能Kvarh，，尖鋒平
谷4種費率、液晶顯示、485通訊
外形及開孔尺寸
文件下載 導軌式電能表
