產品特點
1. 模塊集成高精度的陀螺儀、加速度計、地磁場傳感器，采用高性能的微處理器和的動力學解算與卡爾曼動態濾波算法，能夠快速求解出模塊當前的實時運動姿態，具有很寬的測量范圍、的抗噪能力、無遲滯、溫度特性穩定等優點。
2. 采用的數字濾波技術，能有效降低測量噪聲，提高測量精度。
3. 模塊內部集成了姿態解算器，配合動態卡爾曼濾波算法，能夠在動態環境下準確輸出模塊的當前姿態，姿態測量精度0.001°，穩定性，性能甚至優于某些專業的傾角儀！
4. 模塊內部自帶電壓穩定電路，工作電壓5V~36V。
5. 支持485、CAN等數字接口。方便用戶選擇的連接方式。串口速率4800bps~230400bps可調。
6. 在磁場干擾的情況下會自動切換成水晶陀螺儀積分解算，保證航向角無突變、減少累積誤差等現象。
7. P67級防護，鋁外殼，抗外界電磁干擾能力強、性能穩定，可適應在工業惡劣環境中長期工作。
產品參數
加速度計參數
參數 | 條件 | 典型值 |
量程 | ±2g | |
分辨率 | ±2g | 0.0000039(g/LSB) |
靜止零漂 | 水平放置 | ±25 mg |
溫漂 | ?40°C ~ +125°C | ±0.1mg/°C |
帶寬 | 5~256Hz |
陀螺儀參數(XY軸)
參數 | 條件 | 典型值 |
量程 | ±2000°/s | |
分辨率 | ±2000°/s | 0.061(°/s)/(LSB) |
RMS噪聲 | 帶寬=100Hz | 0.028~0.07(°/s)-rms |
靜止零漂 | 水平放置 | ±0.5~1°/s |
溫漂 | -40°C ~ +85°C | ±0.005~0.015 (°/s)/℃ |
帶寬 | 5~256Hz |
陀螺儀參數(Z軸)
參數 | 條件 | 典型值 |
量程 | ±400°/s | |
分辨率 | ±400°/s | 0.000055(°/s)/(LSB) |
靜止零漂 | 水平放置 | ±1°/s |
溫漂 | -40°C ~ +85°C | ±5 (°/s)/℃ |
磁力計參數
參數 | 條件 | 典型值 | ||
測量范圍 | 循環計數值(200) | -800uT to +800 uT | ||
線性度 ±200uT | 循環計數值(200) | 0.6% | ||
分辨率 | 循環計數值(200) | 13nT/LSB | ||
俯仰、橫滾角參數
參數 | 條件 | 典型值 |
量程 | X:±180° | |
Y:±90° | ||
傾角精度 | 0.001° | |
分辨率 | 水平放置 | 0.001° |
溫漂 | -40°C ~ +85°C | ±0.5~1° |
航向角參數
參數 | 條件 | 典型值 |
量程 | Z:±180° | |
航向精度 | 9軸算法，磁場校準，靜態 | 0.1°（不受磁場干擾情況下）【1】 |
6軸算法，靜態 | 0.1° | |
分辨率 | 水平放置 | 0.0055° |
注：
【1】使用前請在測試的環境進行磁場校準，確保傳感器熟悉該環境下的磁場，校準時，請遠離磁干擾。
基本參數
參數 | 條件 | 最小值 | 默認 | 值 |
通信接口 | UART | 4800bps | 9600bps | 230400bps |
CAN | 3K | 250K | 1M | |
輸出內容 | 片上時間、加速度：3維，角速度：3維，磁場：3維，角度：3維 | |||
輸出速率【1】 | 0.1Hz | 10Hz | 200Hz | |
啟動時間 | 1000ms | |||
工作溫度 | -40℃ | 85℃ | ||
存儲溫度 | -40℃ | 100℃ | ||
耐沖擊 | 20000g | |||
防護等級 | IP67 | |||
注：
【1】485產品為Modbus協議，為主從模式，由用戶的讀取內容數量及讀取速率決定。
電氣參數
參數 | 條件 | 最小值 | 典型 | 值 |
供電電壓 | 5V | 12V | 36V | |
工作電流 | 工作（12V） | 12mA（485） 13mA（CAN） |

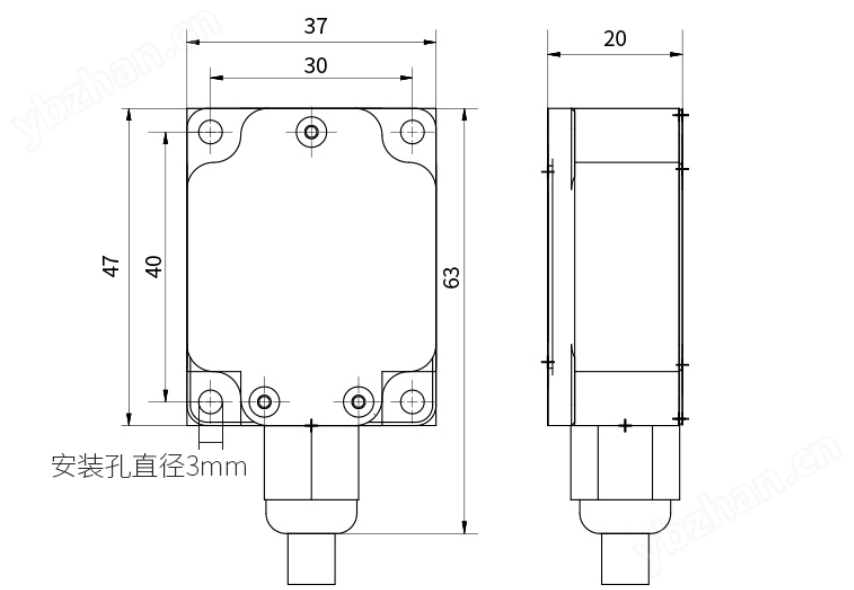

產品尺寸
應用場景
天文望眼鏡 風力發電 橋梁 電網輸電塔
