　　自動氣象站的安裝直接影響其數據準確性和運行穩定性。合理的安裝方案能減少環境干擾，延長設備壽命，確保長期可靠監測。

　　1. 選址原則

　　代表性：站點應能反映目標區域的氣象特征，避免局部地形(如高樓、樹林)的干擾。

　　安全性：遠離強電磁干擾源(如高壓線)、污染源和人為破壞風險區。

　　便利性：便于維護和數據傳輸，同時考慮供電和通信條件。

　　2. 傳感器安裝規范

　　溫濕度傳感器：需安裝在百葉箱內，離地1.5-2米，避免陽光直射和地面輻射影響。

　　風速風向傳感器：應安裝在開闊地帶，離地10米以上，周圍無遮擋物。

　　雨量傳感器：需水平放置，遠離建筑物和樹木，防止雨水濺射或遮擋。

　　3. 供電與通信部署

　　優先選擇太陽能供電系統，確保電池容量能滿足連續陰雨天的需求。

　　通信模塊(如4G天線)應朝向信號塔方向，避免金屬障礙物遮擋。

　　4. 防雷與接地措施

　　氣象站需安裝避雷針和接地裝置，防止雷擊損壞設備。接地電阻應小于4Ω，確保雷電有效導入大地。

　　5. 定期維護計劃

　　每月清潔傳感器，防止灰塵、昆蟲影響數據準確性。

　　檢查支架和緊固件，防止松動或銹蝕。

　　校準傳感器，確保數據長期可靠。

　　總結

　　科學的安裝方案是自動氣象站穩定運行的基礎。通過合理選址、規范安裝、完善供電通信及防雷措施，并結合定期維護，可最大限度保障氣象站的長期可靠性和數據準確性。

　　一、產品簡介

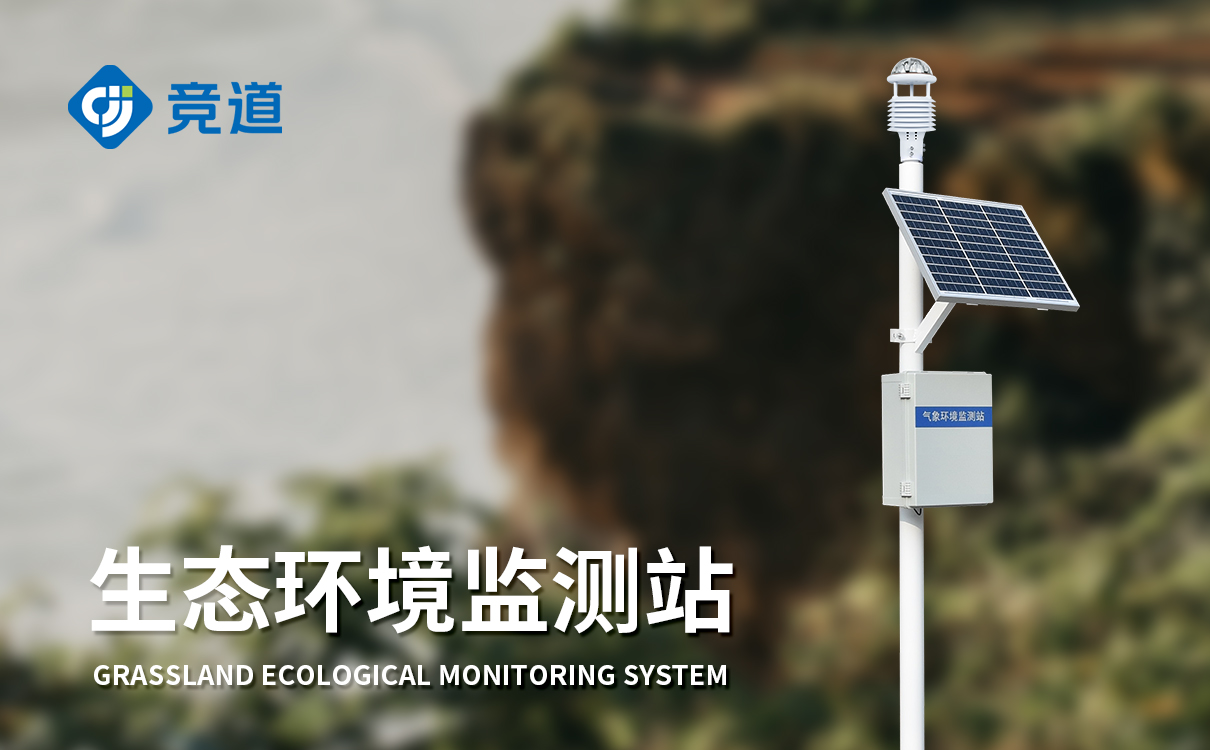

　　CQX10超聲波氣象站是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度自動氣象觀測設備。

　　該設備免調試，可快速布置，廣泛運用于氣象、農業、林業、環保、海洋、機場、港口、科學考察、校園教育等領域。

　　與傳統的超聲波氣象站相比，我司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。

　　該設備創新性的采用十要素一體式傳感器，可對風速、風向、溫度、濕度、氣壓、光照、光學雨量、pm2.5、pm10、噪聲、等氣象要素進行實時觀測，可實現戶外氣象參數24小時連續在線監測，

　　通過數字量通訊接口將十項參數一次性輸出給用戶。

　　二、產品特點

　　1.頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋☆

　　2.原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向☆

　　3.風速、風向、溫度、濕度、氣壓、光照、光學雨量、pm2.5、pm10、噪聲十要素一體式傳感器☆

　　4.標配GPRS;可選配RJ45、以太網、4-20ma、Lora透傳、4G透傳、藍牙、485轉USB等多種傳輸方式

　　5.兩米碳鋼支架，頂部無需法蘭盤可直接套接傳感器

　　6.傳感器外殼采用進口ASA材質，更有效對抗鹽霧等環境，防護等級達到IP65以上

　　三、技術參數

　　1.風速：測量原理超聲波，0～60m/s(±0.1m/s+0.01V)分辨率0.01m/s;

　　2.風向：測量原理超聲波，0～360°(±2°);分辨率：1°;

　　3.空氣溫度：測量原理二極管結電壓法，-40-80℃(±0.3℃(25℃))，分辨率0.01℃;

　　4.空氣濕度：測量原理電容式，0-100%RH(±3%RH(20%~80%)),分辨率：0.01%RH;

　　5.大氣壓力：測量原理壓阻式，300-1100Hpa(±0.25%)，分辨率0.1hpa;

　　6.光照：測量原理光電效應，0-157286LUX(<±3%),分辨率1 LUX;

　　7.光學雨量：測量原理光電式，0-4mm/min(≤±4%),分辨率0.01mm;

　　8.PM2.5：測量原理光散射，0-1000ug/m3(±10%(<500微克))，分辨率1ug/m3;

　　9.PM10：測量原理光散射，0-1000ug/m3(±10%(<500微克))，分辨率1ug/m3;

　　10.噪聲：測量原理電容式，30-120dB(±1.5dB)，分辨率0.1dB;

　　11.采集器供電接口：GX-12-4P,輸入電壓8-16V，帶RS485輸出json數據格式;

　　12.傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

　　13.太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 40AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%

　　14.數據上傳間隔：1分鐘-1000分鐘可調

　　15.安卓7寸觸屏，屏幕分辨率：1024*600 RGB LCD(選配)

　　16.生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證

　　17.生產企業具有計算機軟件注冊證書

　　18.生產企業為3Aj信用企業
