【JD-CQX10】，山東競道光電，十年深耕氣象設備。

　　小型氣象站雖然體積小巧，但其內部結構和工作原理卻十分精密。它通過多種傳感器、數據采集模塊和通信系統協同工作，實現對環境氣象參數的實時監測。下面，我們將逐步揭開小型氣象站的工作原理。

　　1. 傳感器：數據的源頭

　　小型氣象站的核心是各類傳感器，它們負責將環境中的物理量轉化為電信號。常見的傳感器包括：

　　溫度傳感器：通常采用熱敏電阻或數字溫度芯片(如DS18B20)，通過電阻或電壓變化測量溫度。

　　濕度傳感器：常用電容式傳感器，利用濕度變化導致電容值變化的原理測量濕度。

　　風速傳感器：機械式風速儀通過風杯轉動產生脈沖信號，超聲波風速儀則通過測量聲波傳播時間差計算風速。

　　雨量傳感器：翻斗式雨量計通過雨水積累使翻斗翻轉，每翻轉一次代表固定降雨量(如0.2mm)。

　　這些傳感器的精度和穩定性直接決定了氣象站的數據質量。

　　2. 數據采集模塊：從信號到數字

　　傳感器輸出的通常是模擬信號(如電壓或電流)或簡單的數字信號(如脈沖)。數據采集模塊的作用是將這些信號轉換為可處理的數字?jǐn)?shù)據。例如：

　　模擬信號通過模數轉換器(ADC)轉換為數字值。

　　脈沖信號(如風速儀的轉動次數)通過計數器統計頻率。

　　采集模塊還會對數據進行初步處理，例如濾波(去除噪聲)和單位轉換(如將電壓值轉為溫度值)。

　　3. 數據處理與存儲

　　現代小型氣象站通常配備微處理器(如單片機或嵌入式系統)，負責對采集的數據進行進一步處理，包括：

　　校準：根據傳感器的特性曲線修正誤差。

　　計算：例如，通過溫度和濕度計算露點溫度。

　　存儲：將數據保存在內置存儲器或SD卡中，供后續分析。

　　一些高級氣象站還支持?jǐn)?shù)據統計分析，如計算日平均溫度或最大風速。

　　4. 數據傳輸：有線與無線

　　氣象站的數據需要通過通信模塊傳輸?shù)接脩艚K端。常見的方式包括：

　　有線傳輸：通過RS485、以太網等接口連接本地計算機。

　　無線傳輸：通過Wi-Fi、4G/5G、LoRa等無線技術將數據發送至云端或手機APP。

　　無線傳輸尤其適合偏遠地區的無人值守氣象站。

　　5. 供電系統：持續運行的保障

　　小型氣象站的供電方式多樣：

　　太陽能供電：適合野外部署，通過太陽能板搭配蓄電池實現全天候工作。

　　市電供電：適用于城市或固定場所。

　　電池供電：便攜式氣象站通常采用鋰電池，續航時間數周至數月。

　　6. 防護設計：應對惡劣環境

　　由于氣象站長期暴露在戶外，其外殼需要具備防水、防塵、防腐蝕等功能。傳感器也需特殊設計，例如：

　　風速儀采用抗紫外線材料。

　　溫度傳感器加裝防輻射罩，避免陽光直射影響精度。

　　總結

　　小型氣象站的工作原理可以概括為：傳感器采集環境參數→數據采集模塊轉換為數字信號→微處理器處理數據→通信模塊傳輸結果→用戶終端顯示或存儲。這一過程看似簡單，實則涉及電子、通信、材料等多學科技術的融合。正是這些技術的進步，才使得小型氣象站能夠高效、精準地服務于我們的生活。

　　一、產品簡介

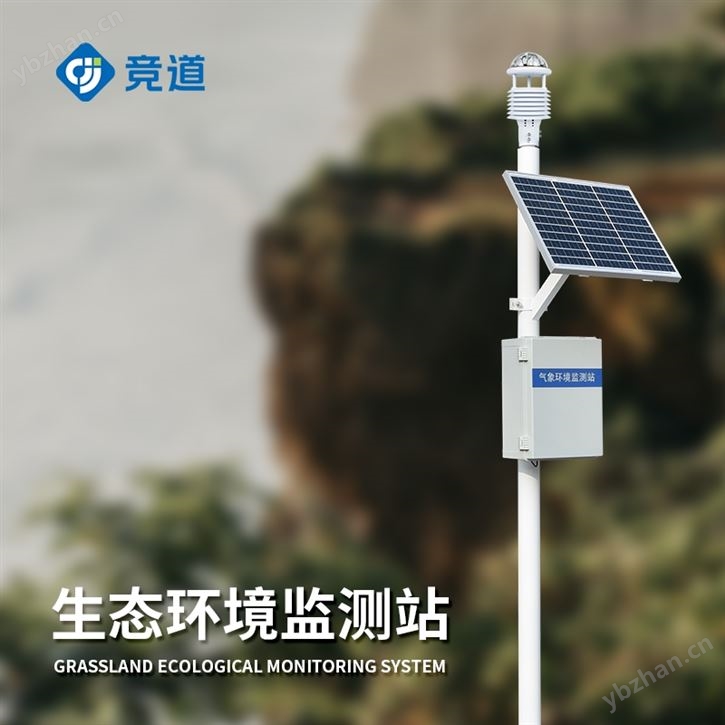

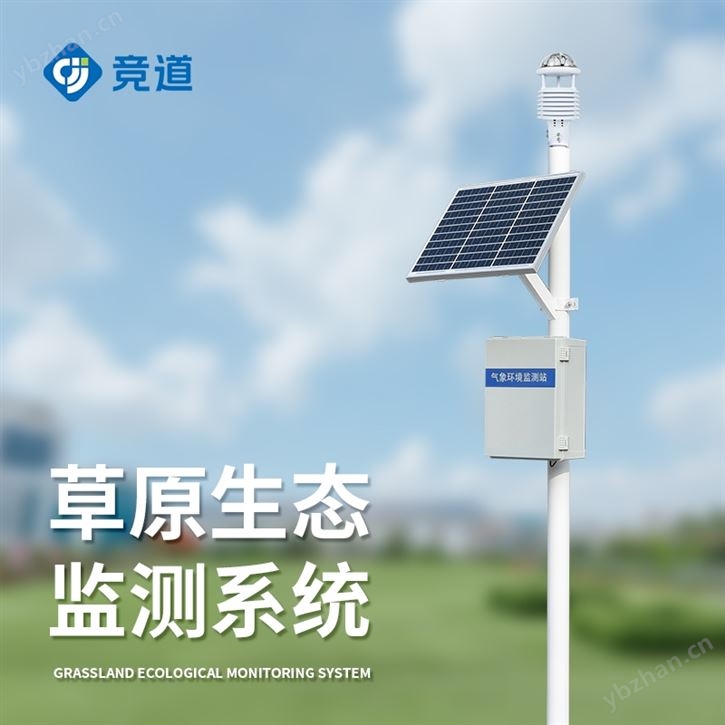

　　CQX10超聲波氣象站是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度自動氣象觀測設備。

　　該設備免調試，可快速布置，廣泛運用于氣象、農業、林業、環保、海洋、機場、港口、科學考察、校園教育等領域。

　　與傳統的超聲波氣象站相比，我司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。

　　該設備創新性的采用十要素一體式傳感器，可對風速、風向、溫度、濕度、氣壓、光照、光學雨量、pm2.5、pm10、噪聲、等氣象要素進行實時觀測，可實現戶外氣象參數24小時連續在線監測，

　　通過數字量通訊接口將十項參數一次性輸出給用戶。

　　二、產品特點

　　1.頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋☆

　　2.原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向☆

　　3.風速、風向、溫度、濕度、氣壓、光照、光學雨量、pm2.5、pm10、噪聲十要素一體式傳感器☆

　　4.標配GPRS;可選配RJ45、以太網、4-20ma、Lora透?jìng)鳌?G透?jìng)?、藍牙、485轉USB等多種傳輸方式

　　5.兩米碳鋼支架，頂部無需法蘭盤可直接套接傳感器

　　6.傳感器外殼采用進口ASA材質，更有效對抗鹽霧等環境，防護等級達到IP65以上

　　三、技術參數

　　1.風速：測量原理超聲波，0～60m/s(±0.1m/s+0.01V)分辨率0.01m/s;

　　2.風向：測量原理超聲波，0～360°(±2°);分辨率：1°;

　　3.空氣溫度：測量原理二極管結電壓法，-40-80℃(±0.3℃(25℃))，分辨率0.01℃;

　　4.空氣濕度：測量原理電容式，0-100%RH(±3%RH(20%~80%)),分辨率：0.01%RH;

　　5.大氣壓力：測量原理壓阻式，300-1100Hpa(±0.25%)，分辨率0.1hpa;

　　6.光照：測量原理光電效應，0-157286LUX(<±3%),分辨率1 LUX;

　　7.光學雨量：測量原理光電式，0-4mm/min(≤±4%),分辨率0.01mm;

　　8.PM2.5：測量原理光散射，0-1000ug/m3(±10%(<500微克))，分辨率1ug/m3;

　　9.PM10：測量原理光散射，0-1000ug/m3(±10%(<500微克))，分辨率1ug/m3;

　　10.噪聲：測量原理電容式，30-120dB(±1.5dB)，分辨率0.1dB;

　　11.采集器供電接口：GX-12-4P,輸入電壓8-16V，帶RS485輸出json數據格式;

　　12.傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

　　13.太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 40AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%

　　14.數據上傳間隔：1分鐘-1000分鐘可調

　　15.安卓7寸觸屏，屏幕分辨率：1024*600 RGB LCD(選配)

　　16.生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證

　　17.生產企業具有計算機軟件注冊證書

　　18.生產企業為3Aj信用企業
