概述

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。

AIM-D500-CA 直流系統絕緣監測儀可以應用在 50~400V 的直流系統中，配合ACPD300絕緣監測用耦合儀可以監測到1000V。產品可以在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

AIM-D500-CA 采用信號注入法的監測方式，適用于 CCS（Combined Charging System）充電標準和 CHAdeMO 充電標準。其中，CCS 廣泛應用于歐美國家電動汽車的快速充電系統，CHAdeMO 主要應用于日本國內電動汽車快充接口。

產品還可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS 供電系統、及其它直流電網等直流系統。

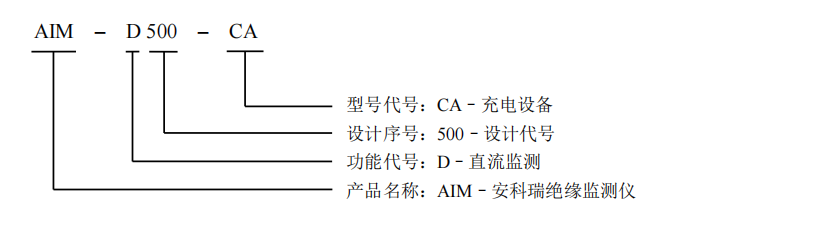

型號說明

功能特點

■ 絕緣電阻監測功能。產品可以監測直流系統對地的絕緣電阻，可以分別監測直流系統正極對地、負極對地的絕緣電阻。

■ 電壓監測功能。產品可以監測直流系統正負極之間的電壓，正極對地電壓，負極對地電壓。

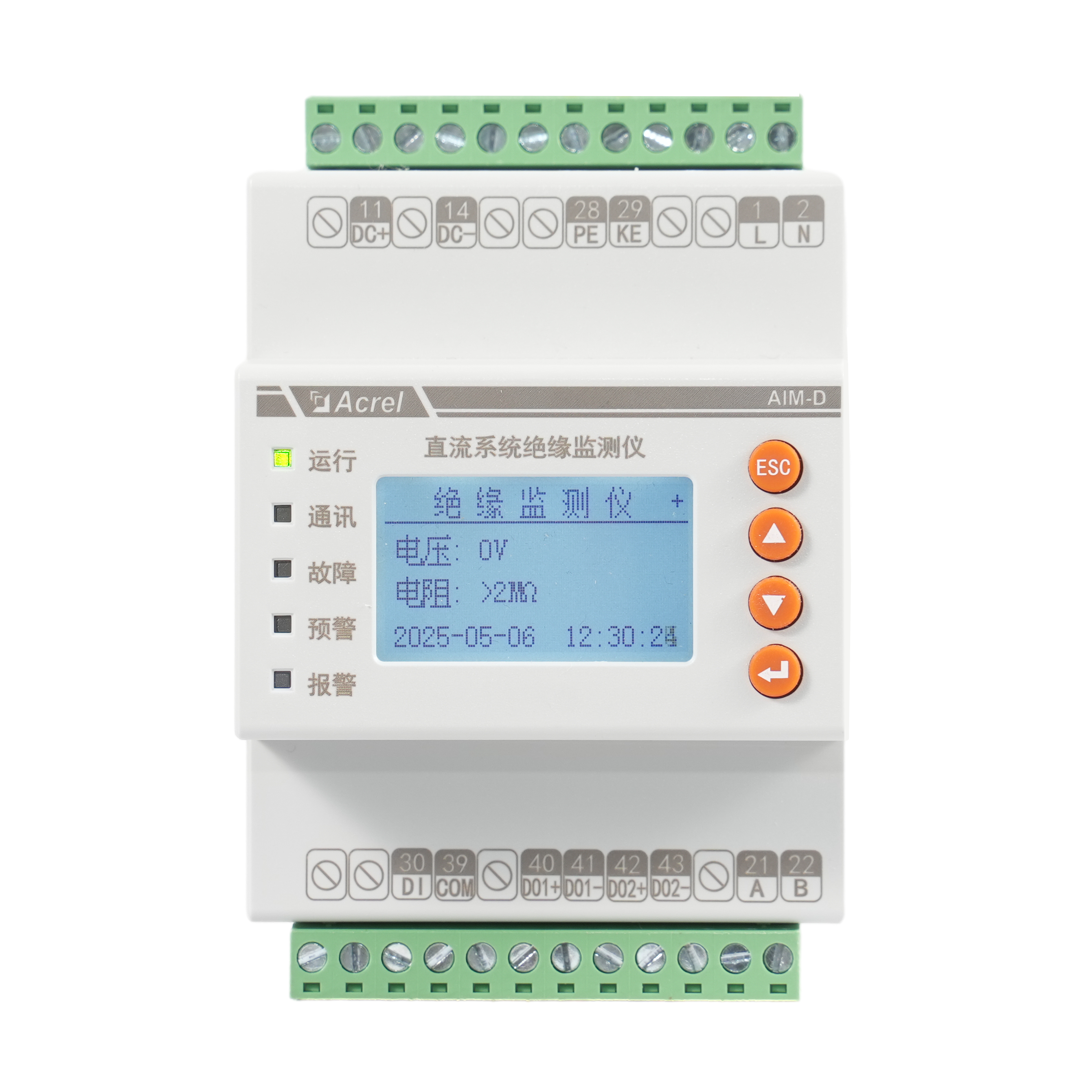

■ LED 指示功能。產品面板具有運行、通訊、故障、預警和報警 LED 指示燈，可以顯示產品狀態。

■ LCD 顯示功能。產品采用 128*64 點陣液晶顯示，可以顯示參數信息。

■ 預警報警功能。產品具有兩組獨立可調的設定值，可以設定預警值和報警值，當絕緣電阻低于設定值時，產品發出預警和報警信號。

■ 電壓報警功能。產品可以監測直流系統電壓波動情況，當出現過壓或欠壓時，能及時發出報警信號。

■ PEKE 斷線報警功能。產品可以監測 PE、KE 與接地端子的連接狀態，當任意一根連接線與接地端子斷開，產品發出報警信號。

■ 絕緣故障判斷功能。產品接入的直流系統電壓超過 50V 時，可以通過“絕緣評估”子菜單，查看正極對地

電壓，負極對地電壓，正極對地電阻，負極對地電

■ 數字量輸入功能。產品具有 1 路 DI 輸入，連接外部按鈕開關，短按（<2s，下同）儀表自檢，長按（>2s，下同）儀表復位，持續長按（>5s，下同）儀表可以在“正在監測”和“停止監測”兩種狀態之間切換。

■ 數字量輸出功能。產品具有 2 路 DO 輸出，默認對應絕緣預警和報警，可以修改為過壓、欠壓、反接等故障，DO 輸出可以選擇常開（N/O，下同）或者常閉（N/C，下同）模式。

■ 事件記錄功能。產品能夠記錄 50 條報警記錄，包括故障類型、故障值和發生的時間，方便工作人員排查

故障。

■ 遠程通訊功能。產品具有 1 路 RS485 接口，采用 Modbus-RTU 協議，可以進行數據交互。

■ 自檢和復位功能。產品具有自檢功能，可以長按▲鍵、DI 輸入或者遠程通訊， 產品具有復位功能，可以

長按 ESC 鍵、DI 輸入或者遠程通訊，復位可以設置為手動或者自動模式。

■ 停止監測功能。產品可以通過 DI 輸入、遠程通訊或者子菜單“停止模式”停止絕緣監測，此時，產品與

大地的連接通過內部繼電器斷開，繼電器介電強度 3kV。

■ 監測延時功能。產品可以通過子菜單“上電監測延時”設置延時時間，用于監測干擾。

■ 導軌安裝。產品采用標準 35mm 導軌安裝。

■ 插拔端子。產品采用插拔端子接線，方便接線和安裝。

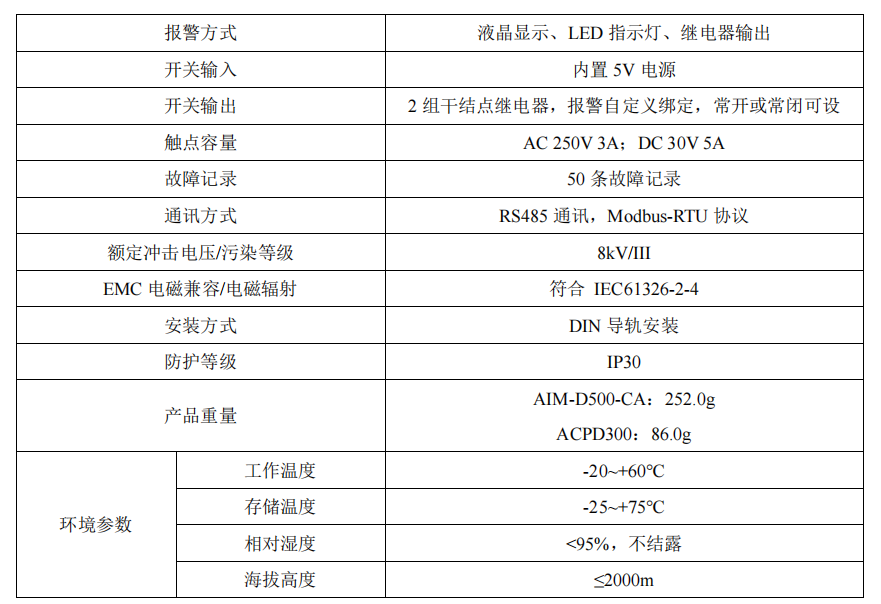

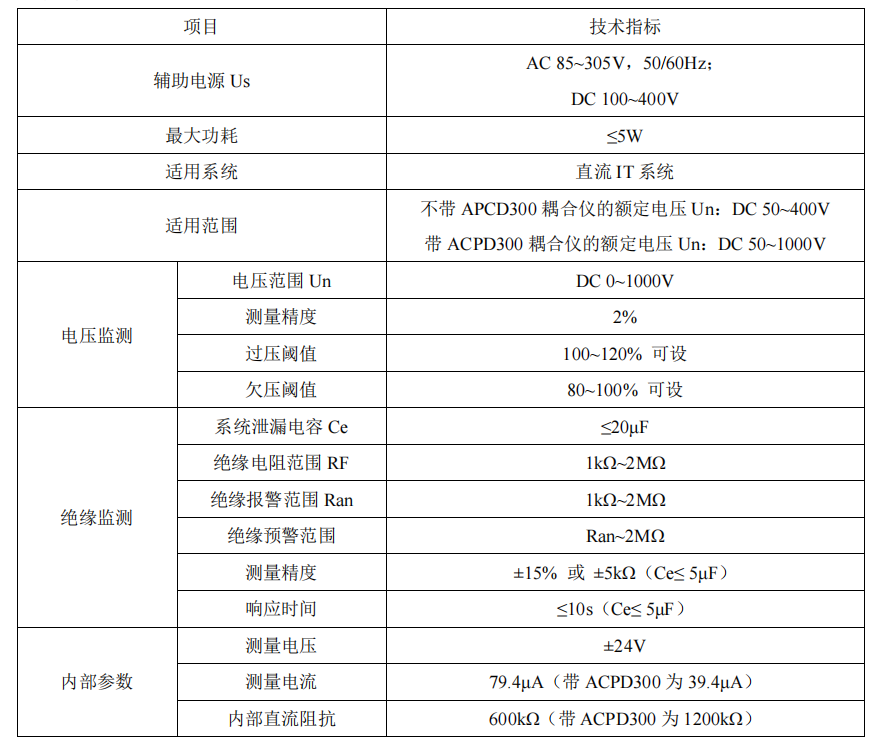

技術指標
