超聲波液位計：工業液位測量的智能化革新方案

在工業自動化進程中，液位測量作為流程控制的核心環節，直接影響生產效率與安全。超聲波液位計憑借非接觸測量、適應復雜工況等優勢，已成為水處理、石化、冶金等領域的主流選擇。本文從技術原理、參數選型、場景適配到智能升級，全面解析超聲波液位計的應用邏輯與發展趨勢，為工業用戶提供系統性參考。

一、技術原理：聲波反射的精準計量邏輯

超聲波液位計的核心工作原理基于回聲測距法，其技術鏈路可拆解為三個關鍵環節。首先，傳感器探頭（換能器）發射高頻超聲波（通常頻率范圍 20kHz-200kHz），聲波以固定速度（在空氣中約 343m/s，受溫度影響修正）向液面?zhèn)鞑?；其次，聲波接觸液面后發生反射，形成回波信號并被探頭接收；最后，儀表核心芯片計算聲波發射與接收的時間差，結合聲波傳播速度，通過公式 “液位高度 =（聲速 × 時間差）/2” 計算出探頭到液面的距離，再根據預設的罐體高度換算為實際液位值。

溫度補償技術是確保測量精度的核心。由于聲波在氣體介質中的傳播速度與溫度呈線性相關（每變化 1℃，聲速偏差約 0.6m/s），主流超聲波液位計均內置溫度傳感器，實時采集環境溫度并對聲速進行動態修正，使常溫下的測量誤差控制在 ±0.2% FS 以內。對于高溫工況（如 80-150℃），部分G端型號采用雙溫度傳感器設計，分別監測探頭溫度與介質上方氣體溫度，進一步降低誤差至 ±0.1% FS。

二、核心參數解析：選型的技術標尺

1. 測量范圍與盲區

測量范圍是選型的首要參數，需匹配罐體實際深度。常規工業級超聲波液位計分三個量程段：小量程（0.3-5m）適用于小型儲罐、反應釜；中量程（0.5-15m）覆蓋大部分工業儲罐；大量程（1-30m）用于大型立式罐、蓄水池。盲區是指探頭下方無法測量的區域（通常 0.1-0.5m），選型時需確保盲區低于Z低液位，避免測量失效。

2. 精度與分辨率

精度直接決定控制效果，工業級產品通常標注為 “±0.2% FS+1mm”（FS 為滿量程），計量級型號可達 ±0.1% FS。分辨率則體現最小測量單位，主流產品為 1mm，滿足精細液位控制需求。在食品飲料、醫藥等高精度場景，需優先選擇支持動態精度補償?shù)男吞枺上好娌▌訉?dǎo)致的誤差。

3. 環境適應性參數

溫度范圍：探頭工作溫度分為 - 40-80℃（常規型）、-20-150℃（高溫型），超過 150℃需搭配冷卻套管；

壓力等級：常壓型（-0.1-0.3MPa）適用于敞口容器，密封型（0.6-2.5MPa）可用于壓力容器；

防護等級：戶外安裝需 IP66/IP67，水下安裝（如潛水型）需 IP68，防爆場景需 Ex dⅡCT6 等防爆認證。

三、場景化選型策略：從工況到方案

1. 液體類型適配

潔凈液體（如水、酒精）：選擇普通探頭即可，推薦頻率 50-100kHz，兼顧量程與精度；

腐蝕性液體（如酸堿溶液）：需搭配聚四氟乙烯（PTFE）探頭或不銹鋼防腐外殼，避免介質侵蝕；

易揮發 / 泡沫液體（如原油、洗滌劑）：采用低頻率（20-40kHz）探頭，增強穿透性，同時開啟儀表的 “泡沫過濾” 算法。

2. 復雜工況應對

攪拌罐 / 湍流液面：選擇帶 “動液面跟蹤” 功能的型號，通過算法識別有效回波，抑制干擾信號；

蒸汽 / 霧氣環境（如鍋爐汽包）：需配備高溫探頭 + 蒸汽隔離裝置，同時開啟溫度補償增強模式；

室外露天罐：優先選帶防風罩的探頭，抵御風雨對聲波傳播的干擾，且具備防雷擊設計（沖擊電流≥10kA）。

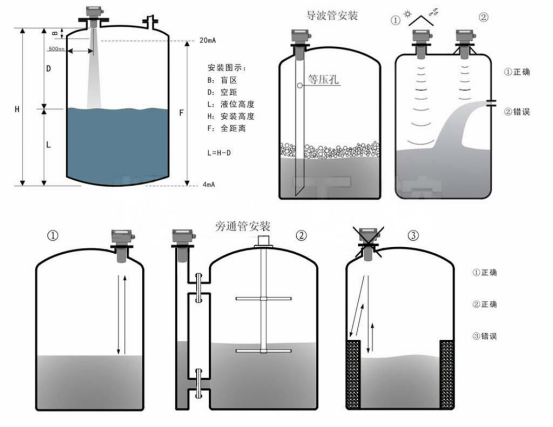

3. 安裝方式選擇

頂部安裝：ZUI常用方式，要求探頭與液面垂直，距離罐壁≥30cm，避免回聲干擾；

側面安裝：適用于頂部無法開孔的場景，需選擇側裝專用探頭，確保聲波路徑無障礙物；

防爆安裝：在化工防爆區，需采用隔爆型外殼，電纜布線符合 Ex 布線規范，接地電阻≤4Ω。

四、安裝與維護：保障長期穩定性

1. 安裝關鍵節點

安裝前需校準探頭與罐體的相對位置，確保聲波傳播路徑無橫梁、攪拌槳等遮擋物。對于錐形底或弧形底儲罐，應將探頭安裝在罐頂中心位置，減少底面反射干擾。布線時需使用屏蔽電纜，長度不超過 100 米，避免與強電電纜并行，降低電磁干擾。

2. 日常維護要點

定期清潔探頭表面（每 3-6 個月），去除油污、粉塵等附著物，防止聲波衰減；

檢查電纜接頭密封性，避免水汽滲入導致信號漂移；

每年進行一次現場校準，使用標準鋼尺對比測量值，偏差超過 ±0.5% 時需通過儀表菜單重新標定。

五、智能化發展趨勢：從測量到?jīng)Q策

隨著工業物聯網（IIoT）的滲透，超聲波液位計正從單一測量工具升級為智能感知終端。新一代產品普遍內置 4G/NB-IoT 無線模塊，可實時上傳液位數據至云平臺，支持遠程監控與歷史曲線分析。部分G端型號集成 AI 診斷功能，通過分析回波信號特征，自動識別液面異常、探頭污染等故障，并推送預警信息，將維護響應時間縮短 70% 以上。

在能源管理領域，超聲波液位計與 PLC、DCS 系統聯動，實現液位 - 閥門 - 泵機的閉環控制，例如在水處理廠中，當液位達到設定閾值時自動啟停供水泵，節水效率提升 15%-20%。未來，隨著毫米波雷達與超聲波融合技術的成熟，液位測量將突破高溫、高壓等JI端工況限制，進一步拓展應用邊界。

超聲波液位計的技術迭代始終圍繞 “精準、可靠、智能” 三大核心訴求。用戶在選型時需立足工況實際，平衡參數性能與成本投入，同時關注產品的智能化拓展能力，才能構建適應工業 4.0 的液位測量系統，為生產流程的高效運轉提供堅實保障。
