摘要：數據中心是推進數字經濟發展的重要算力網絡基礎設施，為眾多企業和政府單位提供設備托管及網絡接入服務，保障企業與機構核心業務穩定運行；作為網絡樞紐促進數據交互，支撐各行業數字化轉型；數據中心是現代信息技術的核心，其設計和管理直接影響全球數字經濟的發展。本項目為甘肅新基建工程，屬中國移動甘肅蘭州數據中心二期項目，在“東數西算”工程中具有重要戰略價值，可承接?xùn)|部算力需求、推動?xùn)|西部數據資源優化配置。本文介紹了安科瑞無線測溫產品在中國移動（甘肅蘭州）數據中心B02項目中的應用。無線測溫產品通過實時監測關鍵部位溫度并及時告警，結合溫濕度監測聯動調節環境，有效避免因溫度異常等導致的故障風險，保障數據中心穩定運行，為數據中心運維提供重要基礎支撐。

關鍵詞：數據中心、穩定運行、無線測溫、溫濕度監測

1概述

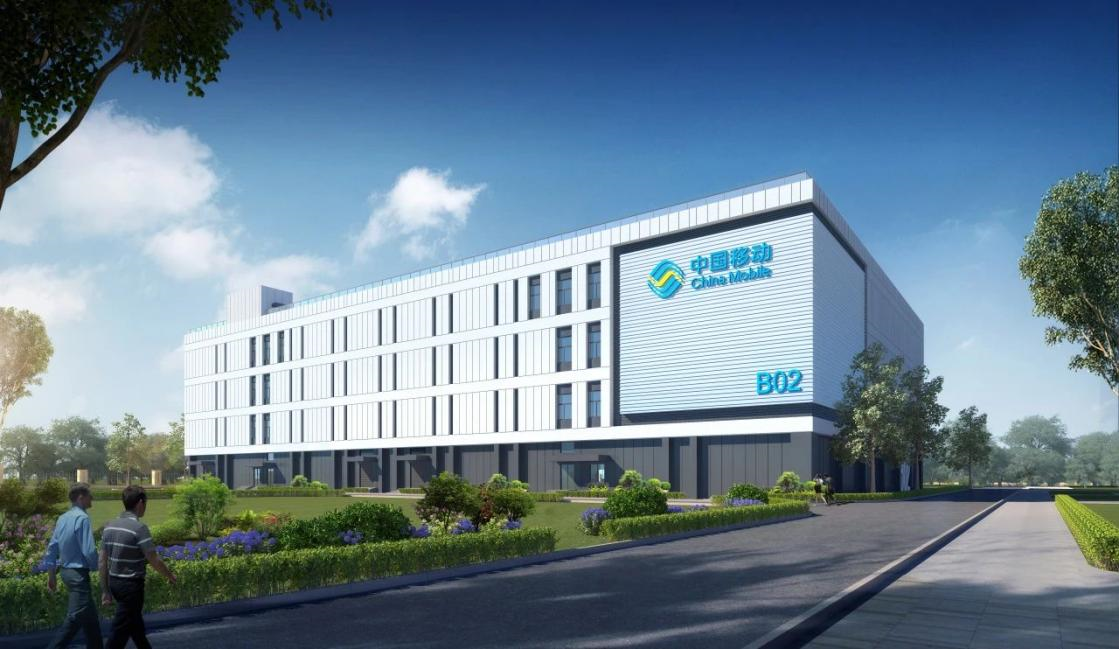

位于甘肅省蘭州市西北大數據產業園的數據中心B02是中國移動（甘肅蘭州）數據中心二期項目的一部分，總建筑面積約為2.6萬平方米包括標準化機房樓、動力中心等，裝機能力約3587架。項目在2022年2月開工，8月底B02數據中心機房完成封頂，2025年進行甘肅蘭州B02機樓機電項目工程建設。甘肅蘭州數據中心B02機樓規劃機架數量1626架，機電配套設施包含電源系統，空調系統，機房工藝，電氣系統，智能化系統等配套內容。

項目作為甘肅新基建工程，投產后，有助于甘肅省數字經濟發展，進一步落實國家“寬帶中國”戰略，將為數字蘭州、智慧城市建設等提供技術支撐，也將為蘭州人工智能產業、5G技術、工業互聯網的發展注入新動力、創造新空間。在國家“東數西算”工程布局中，該數據中心的戰略價值尤為凸顯。作為西部重要算力節點，它將有效承接?xùn)|部地區溢出的算力需求，通過整合甘肅及周邊地區豐富的綠色能源（如風電、光伏），構建低碳算力集群，既緩解了東部算力緊張與能耗壓力，又推動了東西部數據資源的優化配置，加速形成“東數西存、東算西渲”的協同格局，為全國算力網絡的均衡布局提供關鍵支點。該數據中心的建成不僅是甘肅數字基礎設施升級的里程碑，更將成為激活區域創新動能、銜接國家戰略落地、驅動產業深度變革的重要引擎，為甘肅在數字經濟時代實現跨越式發展奠定堅實基礎。

本次我司與中興科技攜手，共同完成中國移動甘肅蘭州數據中心B02項目。

2產品需求及配置方案

2.1產品需求

本次針對中國移動甘肅蘭州數據中心B02項目需要配置無線測溫產品，對廠區內配電工程中的低壓柜狀態進行監測。

首先該項目需要對低壓抽屜柜進行無線測溫，由于低壓柜內空間較小，故選用有無源感應取電能力的ATE400作為測溫裝置；其次該項目要求能通過RS485接口上傳收發器數據故選用ATC600-C作為收發裝置，同時考慮到配電房內空間問題再選用ATC600-Z作為中繼器；最后項目需要對環境以及柜內溫濕度進行監測，故選用AHE100測量溫濕度。

對無線測溫傳感器要求如下：

1）非電池供電（采用感應取電方式供電）的無線溫度傳感器

2）無線頻率：470MHz；

3）啟動電流：≥5A；

4）測溫范圍：-50 ℃～+125 ℃；

5）采樣頻率：15s；

6）發射頻率：15s；

7）精度：±1℃；

8）工作溫度：-40 ℃～+85 ℃；

9）至大工作電流：一次額定電流 5000 A；

10）溫升要求：在額定工作條件下，裝置不應達到可能影響開關柜一次設備絕緣及被測點正常工作的溫度，裝置的電流互感器線圈通過1250 A，30 min，環境溫度為20 ℃時，無線溫度傳感器表面溫升不應超過10 K。

11）傳輸距離：空曠距離不大于150米。

對接收器的要求如下：

1）       工作電源：DC 24V；

2）       傳輸距離：空曠距離不大于150米；

3）       通訊接口：1路RS485串行通訊接口看，Modbus-RTU通訊協議；

4）       安裝方式：35mm導軌式。

對溫濕度傳感器的要求如下：

1）       工作電源：電池供電；

2）       傳輸距離：空曠距離不大于500米；

3）       測量范圍：溫度-30℃～85℃，濕度0～100%RH；

4）       采樣頻率：25s；

5）       發射頻率：5min（有溫度變化≥2℃或濕度變化≥5%RH時提前上報）；

6）       精度：溫度±1℃，濕度±3%RH；

7）       安裝方式：35mm導軌式。

根據上述要求，故此選擇安科瑞的無線測溫產品如下表：

2.2配置方案

本次項目主要針對低壓抽屜柜進行配置，共18個配電房，安裝在低壓母線三點測溫、出線回路三點測溫，柜內溫濕度測量以及環境溫濕度測量。

以部分圖紙為例，一次圖紙如下：

本中國移動甘肅蘭州數據中心B02項目中使用無線測溫傳感器共計1902只，溫濕度傳感器共計220只，無線測溫接收器18只，中繼器18只。

以下是部分配置方案明細：

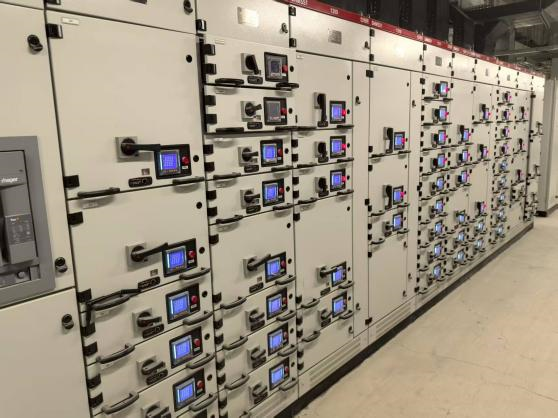

3現場安裝圖片

低壓進線母聯柜三點測溫，低壓抽屜柜三點測溫，柜內溫濕度檢測，環境溫濕度檢測。無線測溫收發器、電源模塊安裝在柜內電纜室內。

現場安裝圖片

4結語

低壓柜是數據中心電力分配的核心環節，由于其與用戶側對接，其內部的斷路器，端子等部位長期載流，可能會因多種原因如器件老化，螺栓松動等導致接觸電阻變大，溫度異常升高導致絕緣層加速老化，引發短路故障；金屬部件過熱變形，破壞電氣連接的穩定性；甚至有引起火災的風險，導致大規模停電，容易造成人員傷亡和財產損失。而無線測溫裝置的核心價值就在于可以通過無線測溫傳感器，與發熱點接觸實時采集關鍵部位的溫度，避免因人工巡檢的滯后性以及盲區導致的無法及時發現異常的溫度升高；當溫度異常升高時通過無線信號傳輸?shù)浇邮掌?，再通過RS485傳輸?shù)骄W(wǎng)關記錄數據，觸發告警，可以及時提醒運維人員此處溫度異常需要檢修，避免突發情況導致的停電；而且由于無線測溫傳感器本身不需要布線，只需要安裝接收器的工作電源，便于安裝在空間較小，器件較多的低壓回路中；同樣環境溫濕度的監測對于變電所或配電房各種設備壽命有影響，比如長期處于高溫高濕環境可能會導致電氣柜長期散熱效率下降，破壞絕緣性能；導致金屬部件銹蝕影響使用等；溫濕度監測可以聯動空調，除濕機等及時調節變電所或配電房中的溫濕度，以達到適合的環境。這兩者共同構成了對數據中心低壓柜的設備狀態和環境狀態的監測，聚焦于檢測潛在的故障和影響，可以減少故障的風險和損失，保障數據中心的穩定運行，對于目前的數據中心類的項目是重要的運維基礎。

參考文獻

[1] 安科瑞企業微電網設計與應用手冊.2019.11月版

[2] 安科瑞智能電網用戶端電力監控/電能管理/電氣安全（產品報價手冊）.2020.01月版

[3] 安科瑞35KV以及下變電所智能配電系統設計與產品二次原理圖集.2019.7月版

[4] 安科瑞用戶變電站綜合自動化與運維解決方案.2020.1月版
