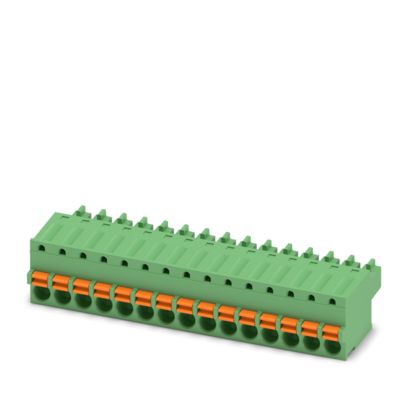

特性

額定電流IN

8 A

額定電壓 UN

160 V

接觸電阻

1.4 mΩ

額定電壓(III/3)

160 V

額定電涌電壓(III/3)

2.5 kV

額定電壓(III/2)

160 V

額定電涌電壓(III/2)

2.5 kV

額定電壓 (II/2)

320 V

額定電涌電壓(II/2)

2.5 kV

連接技術

類型

標準

連接器系統

COMBICON MC 1,5

額定橫截面

1.5 mm2

觸點類型

孔式插頭

互鎖

鎖定類型

不帶

安裝法蘭

不帶

導線連接

連接方式

直插式彈簧連接

導線／PCB連接方向

0 °

剛性導線橫截面

0.14 mm2 ... 1.5 mm2

柔性導線橫截面

0.14 mm2 ... 1.5 mm2

可連接導向橫截面 AWG

26 ... 16

柔性導線橫截面，帶不含絕緣套管的冷壓頭

0.25 mm2 ... 1.5 mm2

柔性導線橫截面，帶套管，帶塑料絕緣套管

0.25 mm2 ... 0.75 mm2

塞規a x b／直徑

2.4 mm x 1.5 mm / -

剝線長度

9 mm

不帶絕緣頸環的套管的規格

推薦的壓接工具

1212034 CRIMPFOX 6

不帶絕緣卡套的套管，符合DIN 46228?1

接線容量： 0.25 mm2; 長度: 7 mm

接線容量： 0.34 mm2; 長度: 7 mm

接線容量： 0.5 mm2; 長度: 8 mm ... 10 mm

接線容量： 0.75 mm2; 長度: 8 mm ... 10 mm

接線容量： 1 mm2; 長度: 8 mm ... 10 mm

接線容量： 1.5 mm2; 長度: 10 mm

帶絕緣頸環的套管的規格

推薦的壓接工具

1212034 CRIMPFOX 6

帶絕緣卡套的套管，符合DIN 46228?4

接線容量： 0.14 mm2; 長度: 8 mm

接線容量： 0.25 mm2; 長度: 8 mm

接線容量： 0.34 mm2; 長度: 8 mm

接線容量： 0.5 mm2; 長度: 8 mm ... 10 mm

接線容量： 0.75 mm2; 長度: 10 mm

材料數據 - 聯系方法

注意事項

符合WEEE/RoHS，根據IEC 60068-2-82/JEDEC JESD 201的要求沒有晶須

接觸件材料

CU合金

表面特性

熱浸鍍錫

接線點金屬表面（頂層）

錫 (4 - 8 µm Sn)

觸點區域金屬表面（頂層）

錫 (4 - 8 µm Sn)

材料數據 - 殼體

顏色 (外殼)

綠色 (6021)

絕緣材料

PA

絕緣材料組

I

CTI符合IEC 60112

600

阻燃等級，符合UL 94

V0

符合EN 60695-2-12標準的灼熱絲可燃性指數GWFI

850

符合EN 60695-2-13標準的灼熱絲起燃性溫度GWIT

775

符合EN 60695-10-2標準的球壓試驗溫度

125 °C

機械數據 – 致動元件

顏色 (執行機構)

橙色 (2003)

絕緣材料

POM

絕緣材料組

I

CTI符合IEC 60112

600

阻燃等級，符合UL 94

HB

振動測試

規格

IEC 60068-2-6:2007-12

頻率

10 - 150 - 10 Hz

掃描速率

1倍頻程/分鐘

振幅

0.35 mm (10 Hz ... 60.1 Hz)

加速度

5g (60.1 Hz ... 150 Hz)

每軸的測試周期

2.5 h

測試方向

X-, Y- 與 Z-軸

耐久性測試

規格

IEC 60512-9-1:2010-03

海平面脈沖耐受電壓

2.95 kV

體積電阻 R1

1.4 mΩ

體積電阻 R2

1.5 mΩ

插入／拔出周期

25

氣候測試

規格

ISO 6988:1985-02

腐蝕應力

0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期

熱應力

100 °C/168  h

大功率頻率耐受電壓

1.39 kV

環境條件

環境溫度（運行）

-40 °C ... 100 °C (取決于衰減曲線)

環境溫度（存放/運輸）

-40 °C ... 70 °C

相對濕度（存放/運輸）

30 % ... 70 %

環境溫度（組裝）

-5 °C ... 100 °C

訂貨號

1851177

包裝單位

50 pc

最小訂貨量

50 pc

注意

定制（不可退回）

銷售關鍵代碼

AABFNA

產品關鍵代碼

AABFNA

GTIN

4017918109707

單件重量（含包裝）

14.37 g

單件重量（不含包裝）

13.629 g

原產地

CN
