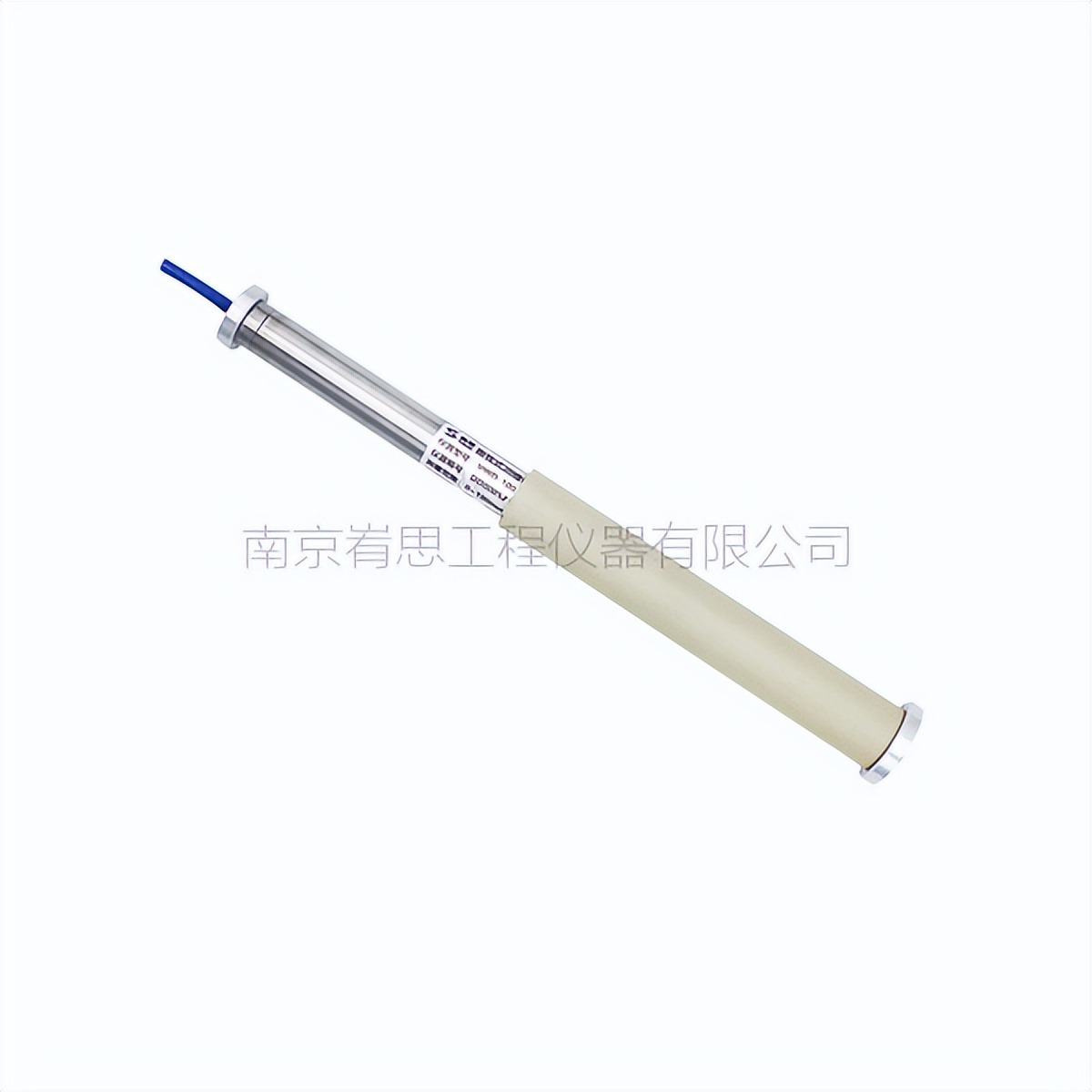

測縫計主要用于監測混凝土結構接縫的開合變化，今天南京峟思將為大家介紹下VWD-100J型振弦式測縫計的安裝與埋設流程。安裝前請準備好以下配件：測縫計本體、護管座、護管、護管蓋以及配套的六角螺栓。

　　一、護管固定

　　取下護管蓋： 將護管蓋從護管端口擰下。

　　定位與固定護管蓋： 在計劃安裝測縫計的位置，將護管蓋固定在混凝土澆筑模板的內側面上。

　　若為木模板，使用鐵釘固定。

　　若為鋼模板，使用六角螺栓固定。

　　安裝護管組件： 將已連接護管座的護管旋入固定在模板上的護管蓋中，確保連接牢固。此時，護管(帶護管座)通過護管蓋與模板形成了一個整體。

　　第二步：護管區混凝土澆筑與模板拆除

　　標記位置(可選但推薦)： 在模板外側(即不澆筑混凝土的一面)，對應測縫計安裝點的位置做好標記，便于后續定位。

　　澆筑倉混凝土： 在安裝有護管蓋/護管的這一側模板內澆筑混凝土。澆筑范圍即為包含護管的倉混凝土塊。

　　混凝土養護與拆模： 待混凝土達到足夠強度(凝固)后：

　　若使用鐵釘固定，將釘頭敲直或拔出。

　　若使用螺栓固定，擰下六角螺栓。

　　小心拆除該部位的模板。拆除后，護管蓋將暴露在外。

　　第三步：測縫計安裝與初始設置

　　移除護管蓋： 模板拆除后，露出護管端口外的護管蓋，將其擰下取下。

　　插入測縫計： 將測縫計帶有測桿的一端對準并插入露出的護管口中。

　　推入并旋緊： 將測縫計沿護管一直推到底部，然后旋轉測縫計本體，使其與護管座內部的螺紋緊密連接，直至無法再旋緊為止。此時測縫計已牢固安裝在倉混凝土塊中。

　　調整初始值： 輕輕拉動測縫計本體(注意不是拉電纜)，使其測桿端部與即將澆筑的第二倉混凝土模板之間預留出合適的初始間隙(通常按設計要求或產品說明書進行)。調整到位后，測縫計即處于初始測量位置。

　　第四步：后續混凝土澆筑與完成

　　電纜敷設與保護(關鍵步驟)： 在澆筑第二倉混凝土之前，必須合理規劃并敷設好測縫計的觀測電纜。確保電纜走向順暢，預留足夠長度，并采取可靠的保護措施(如穿管、設置保護槽等)，防止在后續施工中被損壞。

　　澆筑第二倉混凝土： 澆筑第二倉混凝土，將測縫計的測桿端部及部分電纜埋入其中。

　　安裝完成： 混凝土澆筑并凝固后，測縫計的兩端(本體端和測桿端)分別被錨固在兩個相鄰的混凝土塊中。當接縫發生開合變形時，測縫計便能精確測量出其變化量。

　　至此，VWD-100J型測縫計的安裝埋設工作就全部完成了，正確安裝是確保監測數據準確可靠的關鍵，請務必注意在澆筑前做好電纜的保護工作。
