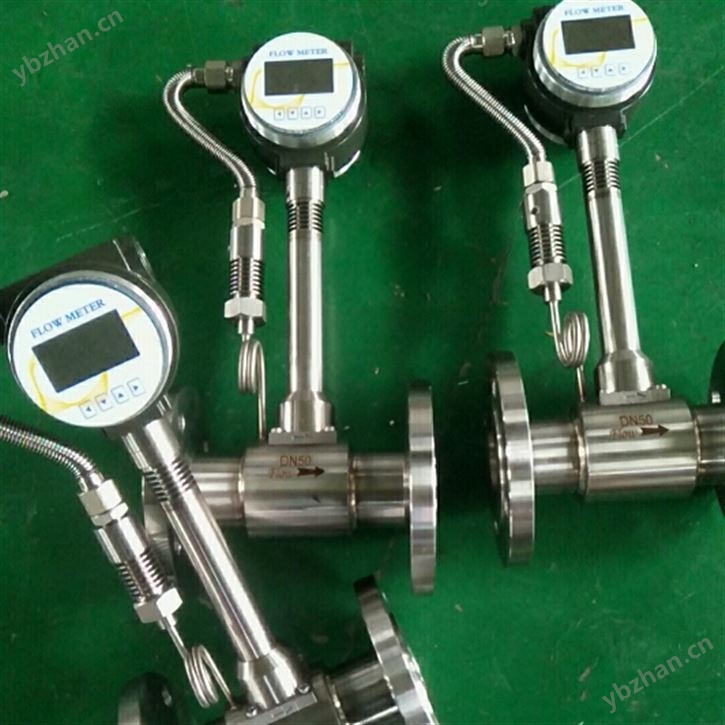

DN80渦街流量計使用說明

本產品具有LCD液晶表頭顯示，實時溫度、實時壓力、瞬時流量、流量累計,有溫度、壓力補償功能。

一、技術指標：
1、測量流體：飽和蒸汽，過熱蒸汽，壓縮空氣，一般氣體，液體等等
2、額定壓力：1.6Mpa，2.5Mpa，4.0Mpa及以上
3、表體材質：304不銹鋼
4、輸出信號：脈沖信號，電流信號，RS485
5、電氣接口：M20*1.5
6、環境溫度：-20-60度
7、流體溫度：-20-350度
8、精度等級：液體1.5級，氣體1.5級
9、供電電源：12-24VDC4

DN80渦街流量計使用說明

二、主要特點：
液體測量精度為±1.0%；氣體測量精度為±1.5%；
壓損小，約為孔板流量計的1/4，屬于節能流量儀表；
安裝方式靈活，可水平，垂直和不同角度傾斜安裝；
采用消擾電路和抗震動傳感頭，具有一定抗壞境震動性能；

三、安裝方法：
1、安裝位置盡量選在無管道振動或振動小的位置，振動加速度不能大于2g，如振動大則需要采取減振措施；
2、傳感器的上游和下游必須有足夠的直管段；
3、檢修閥安裝在傳感器上游，流量調節閥安裝在傳感器下游；
4、盡量選擇便于安裝和檢修的位置；
5、應選擇環境干燥的位置；
6、傳感器可以安裝在水平管道上，也可以安裝在垂直管道上。
