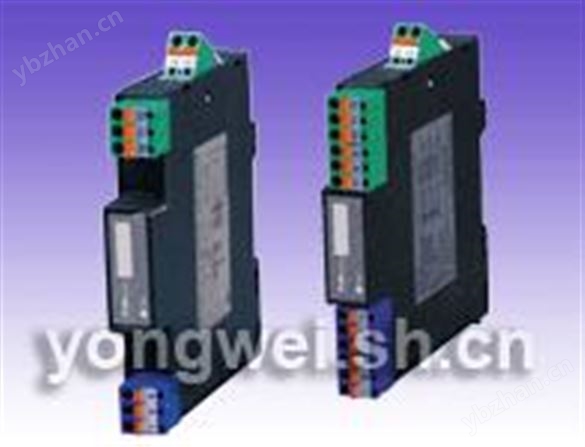

GD8084-EX滑線電阻輸入隔離式安全柵（一入二出）

一、特性
      ● 二線制或三線制滑線電阻輸入，隔離變送成直流信號輸出。
      ● 模塊化表芯設計，無需零點和滿度調節。
      ● 帶有工作電源指示燈。
      ● 單通道，一路輸入，隔離轉換成兩路輸出。本安輸入回路 [Exia]IIC，輸入回路短路保護。
      ● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
      ①GD8084-EX滑線電阻輸入隔離式安全柵，是將現場的滑線電阻值隔離變送，轉換為與之成線性關系的直流信號隔離輸出至安全區的控制系統或其它智能儀表。
      ②本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格

●產品型號：GD8084-EX     型號規格（代碼）：代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。   ●工作電源     電源接線：獨立的接線端子13－，14＋，可帶電拔插     電源電壓：20~35VDC     電流損耗：24VDC時，＜70mA     電源指示：得電時LED燈亮；綠色 ●輸入回路（Exia IIC危險區）     輸入通道：端子1、2、3接熱電阻（參見端子接線圖）      輸入電位器類型：二線制或三線制電位器     阻值范圍:0～10KΩ(特殊阻值電位器,用戶在訂貨時指定) ●輸出回路（安全區）     兩路通道隔離輸出     路輸出通道：端子10,11,12接線（參見端子接線圖）     第二路輸出通道：端子7、8、9接線（參見端子接線圖）     輸出電流：4～20mA；0～20mA；或指定電流量程     電流輸出時允許負載：0～550Ω（4~20mA，0～20mA 輸出時）      輸出電壓：1～5V；0～5V；0～10V；或指定電壓量程     電壓輸出阻抗：內置輸出電阻250Ω     紋波（Vp-p）：＜10mV ●性能指標      標準精度：±0.2%FS（量程范圍≥ 0.5Ω）     溫度漂移：±0.1%/250Ω

響應時間：≤1s（0→ 90%）       穩定時間：≤3s       電源電壓變動影響：±0.1%（允許電壓范圍）       負載電阻變化影響：每20℃誤差1℃       通道隔離：輸入－輸出－電源之間隔離       絕緣電阻：≥100MΩ/500VDC（AC）       隔離能力：1500VAC/1分鐘50Hz       安全區與危險區之間間隔離電壓：250VAC       抗電磁兼容性：符合IEC61000相關抗電磁標準 ●環境參數        工作溫度：0～＋60℃       儲運溫度：－20～＋80℃       環境濕度：5～＋95％RH（無冷凝） ●結構及外形尺寸        結構：卡裝式；模塊化表芯；ABS材質機殼；拔插式端子       外形尺寸：W16×H116×D110（mm），參見外形尺寸圖       整機重量：約115g ●安全防爆認證參數：整機滿足GB3836.1-2000和GB3836.4－2000標準相關要求       防爆等級標志：[Exia]IIC       安全認證參數：Um:250V;Uo:12V;Io:24mA                                   Ro:500Ω;Lo:5mH;Co:0.013μF

四、型號選擇

訂貨須知
1. 參照選型舉例，正確規范書寫訂貨型號代碼。
2. 若不選擇代碼，則被認同是下列舉例1的訂貨組合方式。
     舉例1    輸            入：0～1KΩ
                    輸           出：第1路4～20mA；第 2 路4～20mA
                    訂貨代碼為：GD8084-R3-01-01-EX
     舉例2    輸            入：0～10KΩ
                    輸           出：第1路4～20mA；第 2路0～10mA
                    訂貨代碼為：GD8084-R5-01-03-EX
五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝，以利于儀表內部熱量散發。
     ●  典型應用
       1. 適合將現場信號輸入隔離轉換：信號一入二出。
       2. 適用于連接至現場的設備：二線制或三線制非智能變送器，有源電流信號。
       3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
       4. 安全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。

●  外形尺寸
          寬（厚）×  高  ×  深＝16×116×110（mm）

六、端子接線圖
      ●  端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
