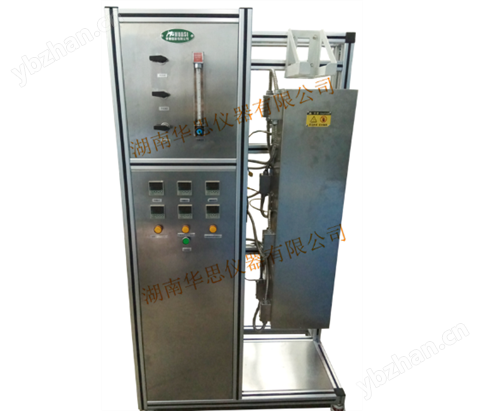

氨氣氧化裝置
(1) 應用領域
在鉑銠合金網的催化作用下，在850~870 oC、0.38~0.4 MPa條件下，將氨氣氧化合成氮氧化合物。
(2) 特點
1. 氨氣氧化爐為管式結構，爐體垂直于地面；
2. 采用三段爐的結構方式，加熱均勻，恒溫區長，爐體采用開式結構，操作方便；
3. 不銹鋼反應管兩端采用不銹鋼法蘭接頭的結構方式，通過石墨墊片進行密封，可實現氣體處理和催化反應；
4. 氧化爐可實現恒溫和程序升溫，爐膛內設置熱電偶，進行反應爐的溫度控制和顯示，同時反應管內配有一根熱電偶用于顯示實際的溫度；
5. 采用雙層內膽開式爐膛結構，中間有氣隙隔離，爐殼溫度低，使用安全；用進口保溫材料做爐襯，能耗低，節能環保；
6. 加熱元件呈圓周狀軸向鑲嵌在保溫爐襯里，熱量輻射非常均勻；
7. 可配備質量流量計或/和轉子流量計，以控制通入氣體的流量；
8. 氧化爐前端配有電加熱器，以對大流量的反應物進行預加熱處理。電加熱器的發熱元件為不銹鋼電加熱管，電加熱器內腔設有多個折流板（導流板），引導氣體流向，延長氣體在內腔的滯留時間，從而使氣體充分加熱，使氣體加熱均勻，提高熱交換效率。
(3) 技術指標
1. 溫度：RT~1000 oC (電爐絲)；
2. 升溫速率：0~40 oC/min，溫度穩定性±2 oC以內，溫度控制精度1 oC以內；
3. 爐膛內徑44 mm，不銹鋼反應管內徑34 mm、外徑40 mm；
4. 反應爐長度：900 mm，恒溫區：400 mm (±2 oC)；
5. 反應管長度：1200 mm；
6. 氨氧化爐使用到的氨氣質量流量計量程：5 L/min（300 L/h），空氣轉子流量計量程：50 L/min（3 m3/h）。
